谷仓旁混凝土木构混合工作间扩展结构

　　做乡村生产配套设施的结构设计时，这类依附于既有谷仓搭建的工作间扩展结构，是很多小型农业经营主体、家庭工坊的刚需场景——既有谷仓本身承担粮食、农具仓储功能，额外扩展的区域不需要单独征地做独立基础，能最大化利用现有建筑的侧边空地，同时打通仓储和作业的动线，不用在露天环境下完成农具维修、农产品初加工、零散物料整理这类工作。从结构选型来看，这个方案采用混凝土砌块加实木框架的混合形式，完全是结合现场既有条件做的适配：既有谷仓的侧边本身有一段现浇混凝土矮墙，扩展区域直接沿用这段墙体作为一侧的围护与承重边界，省去了单侧基础开挖和墙体砌筑的工作量，也能保证新旧结构衔接处的整体性，避免不均匀沉降带来的墙体开裂问题。剩下的三侧围护，

　　下半段采用和谷仓墙体同规格的混凝土预制砌块砌筑，高度控制在1.2米左右，既能阻挡场地的积水溅入作业区，也能抵御日常的侧风，避免轻质物料被吹散；上半段采用实木梁柱做框架，立柱的截面尺寸选的是100mm×150mm的烘干防腐方木，立柱底端直接预埋进砌块墙体的预留孔洞里，用细石混凝土灌实固定，不需要额外做金属连接件，降低了乡村现场施工的配件采购难度，也适配农户自己动手施工的操作能力。顶部的横梁采用双木枋叠合的形式，跨度控制在4.2米以内，刚好匹配常规木材的零售长度，不需要做木料接长处理，横梁上预留了屋面板的安装卡槽，后期可以直接铺彩钢瓦或者防腐木望板做屋面，排水坡度直接顺着谷仓原有屋面的坡度走，不用单独做排水组织，

　　雨水直接顺着原有谷仓的排水槽排走，避免扩展区域屋面出现积水渗漏的问题。作业区的地面直接在原土夯实的基础上做100mm厚的C20混凝土地面，和谷仓室内地面做20mm的高差找坡，坡向场地外侧的排水沟，避免雨天积水倒灌进谷仓内部；地面靠近木立柱的位置预留了工具架、台虎钳的安装膨胀螺栓孔位，后期可以根据实际作业需求加装工位器具，不用二次钻孔破坏地面结构。从安装边界来看，整个扩展结构的外轮廓距离谷仓侧边的通行道路预留了1.8米的通道，足够小型农用三轮车、手推车通行，不会阻断谷仓原有的物料运输动线；结构的最外端立柱距离场地边界留了0.5米的空隙，方便后期做墙体外侧的防腐维护、排水沟清理作业。在框架的横向拉结上，每间隔1.5米就设置一道横向木枋，

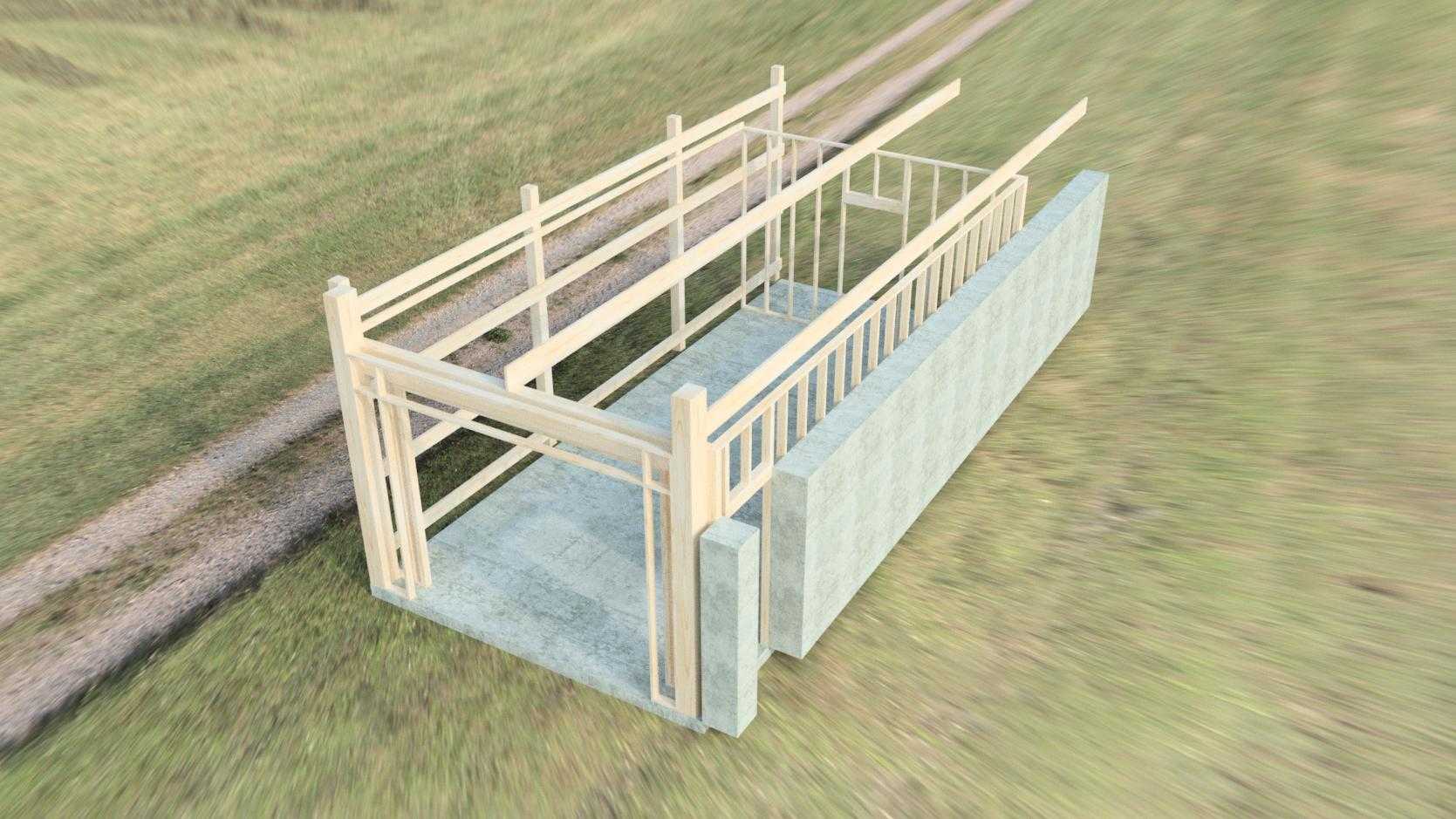

　　把所有纵向立柱连成整体，同时在立柱和既有谷仓墙体的连接位置，用膨胀螺栓固定L型木拉结件，把新做的木框架和原有谷仓的结构墙体牢牢拉接，避免大风天气下框架出现侧向倾覆。考虑到工作间的实际使用需求，面向道路的一侧预留了1.2米宽的门洞位置，后期可以直接加装实木门或者卷帘门，不用额外做门框加固；砌块墙体上预留了三个穿线孔，方便后期接入照明线路、小型电动工具的供电线路，穿线孔的高度距离地面1.4米，刚好避开日常作业时工具磕碰的高度范围，也能防止地面溅水灌入线管。这类混合结构的优势非常明显，混凝土部分耐潮耐磕碰，适合靠近地面、容易接触积水和农具碰撞的区域，木结构部分自重轻、加工难度低，不需要大型吊装设备就能完成搭建，整体造价远低于全混凝土结构或者全钢结构的独立工作间，同时和原有谷仓的建筑风格保持统一，不会出现新旧建筑视觉上的割裂感。在做三维建模的时候，特意把新旧结构的衔接节点做了细化处理，比如立柱和砌块墙体的嵌接位置、木框架和原有谷仓墙体的拉结件位置、地面找坡的坡度走向都做了明确的表达，施工人员拿到模型就能直接对照着下料施工，不用再反复核对节点做法，减少现场的施工误差。另外，框架的横向木枋除了结构拉结作用之外，还可以直接作为工具挂板的固定基础，后期可以在木枋上钉挂板，悬挂扳手、锄头、锯子这类常用工具，充分利用墙面空间，避免作业区地面堆放过多工具导致通行不畅。
