小型加工用多孔真空吸附定位工作台

　　在精密小件加工场景里，薄型、易变形工件的装夹一直是困扰一线加工人员的难题——传统机械卡爪夹紧会产生局部应力，导致薄片状工件翘曲变形，磁吸装夹又仅适用于导磁材料，胶带粘接的方式不仅定位精度差，拆装清理也会耗费大量辅助工时，这款微型真空数控工作台正是针对这类痛点设计的专用定位工装。

　　从实际应用场景来看，这类小型真空工作台常搭载在桌面型数控铣床、小型精雕机、线路板雕刻机的工作滑台上，用来固定厚度0.1mm到5mm的非金属薄片、薄金属片、薄膜开关基材、小型塑胶壳体坯料等工件，尤其适合加工幅面不大、平整度要求高的小尺寸零件，比如电子行业的小型绝缘垫片、工艺加工里的薄铜片标识、手板制作中的薄亚克力面板等，加工过程中工件不会因为侧向铣削力发生位移，也不会因为装夹力过大出现表面压痕。

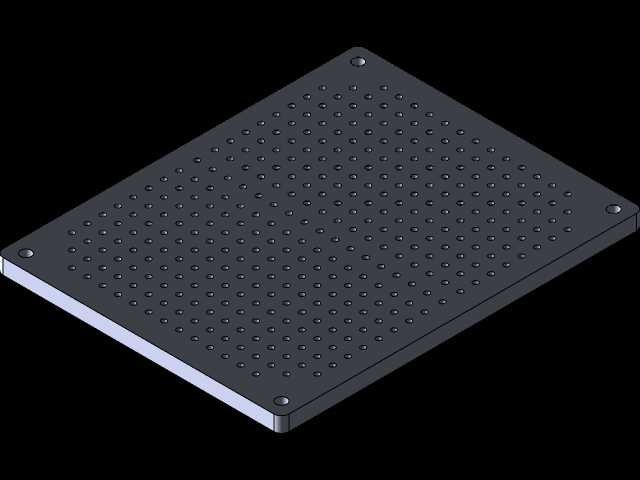

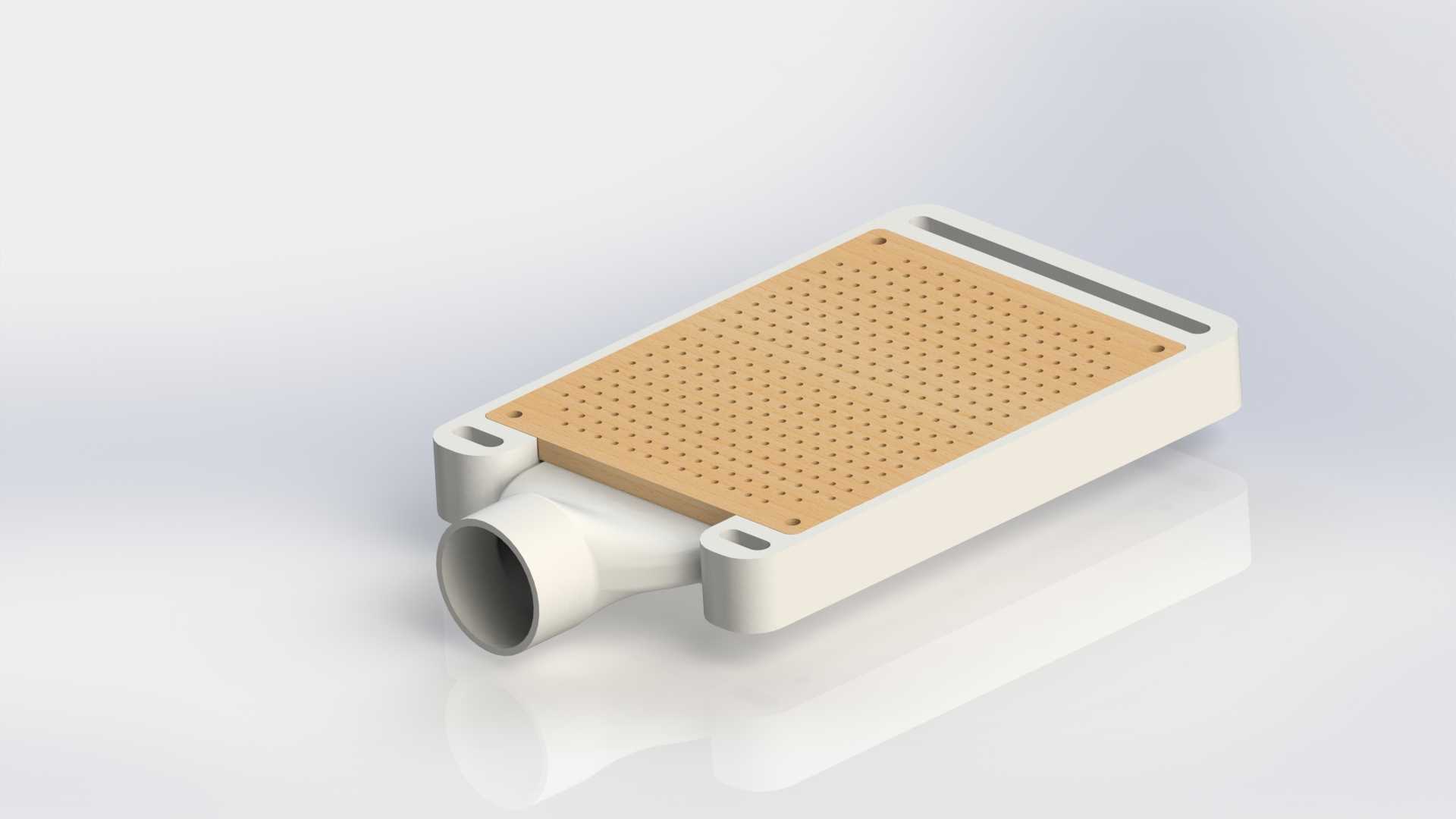

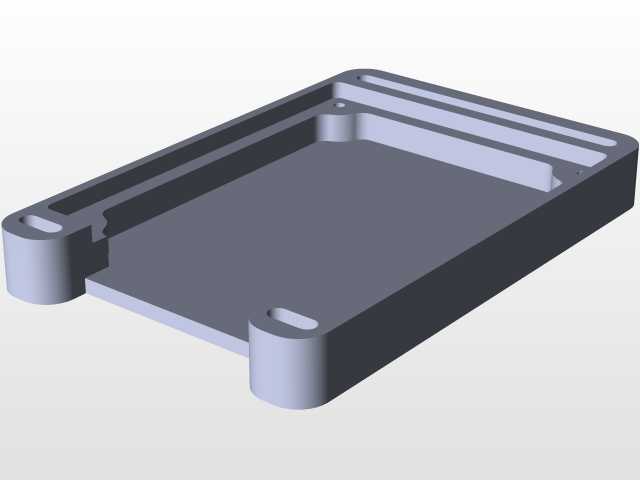

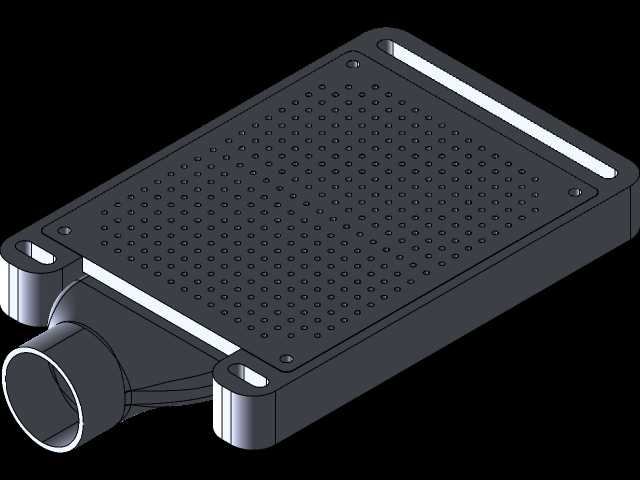

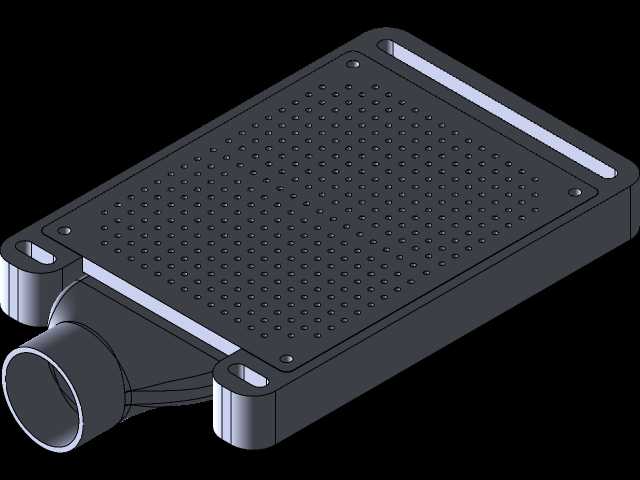

　　结构设计上，这款工作台采用了分体式的功能布局：主体基座为带加强筋的盒式结构，侧面预留了标准快插式气管接口，可直接连接车间常规的负压气源或者小型独立真空泵，基座内部做了等压气腔设计，能让整个吸附台面的负压分布更均匀，避免边角区域吸力不足的问题。上方的吸附面板采用密集阵列微孔设计，孔径控制在1mm左右，孔间距均匀排布，既保证了足够的吸附点位覆盖，又不会因为孔径过大在薄工件表面留下吸痕，面板边缘做了嵌入式的密封槽设计，可根据加工工件的尺寸更换不同开孔范围的密封胶条，当加工小尺寸工件时，仅封住工件覆盖区域的气路，能进一步提升局部负压值，增强固定效果。

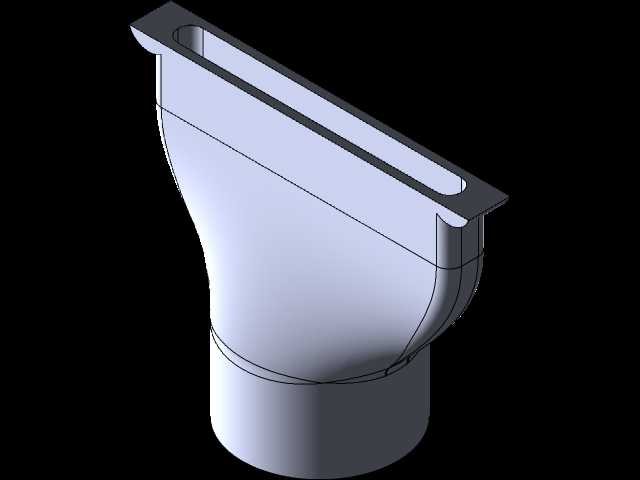

　　安装边界方面，这款工作台的基座底部预留了标准的T型槽安装位，也可通过侧面的安装孔直接锁附在设备滑台的安装螺孔上，整体外形紧凑，横向与纵向尺寸适配多数桌面型数控设备的工作台面行程，不会占用过多的加工运动空间，气管接口采用侧出式布局，不会干涉Z轴的上下运动轨迹，也不会在工作台移动过程中发生气管剐蹭。基座与吸附面板之间采用可拆卸的螺丝连接，长期使用后如果面板微孔被加工废屑堵塞，可直接拆下面板进行反向吹气清理，维护难度很低。

　　功能特性上，这款工作台依靠负压产生的均匀吸附力固定工件，整个装夹过程不需要对工件边缘施加机械压力，工件在整个加工平面上受力均匀，即使是厚度不足0.2mm的铝箔、PET薄片，也能平整吸附在台面上，铣削、钻孔过程中不会出现工件中部下凹、边缘翘曲的问题。相比同尺寸的普通格栅式真空吸盘，这款密集微孔面板的吸附支撑点密度更高，加工小尺寸零件时不需要额外铺设牺牲层，工件背面不会因为悬空产生加工震纹，能有效提升薄件加工的表面质量。气路设计上做了防回吸结构，当负压气源意外断开时，气腔内的残余负压还能维持数秒的吸附力，给操作人员留出应急反应时间，避免加工过程中工件突然飞出造成安全隐患或者零件报废。

　　在实际选型适配时，需要注意这款工作台的额定负压工作范围，常规车间集中负压系统的压力值即可满足使用需求，如果搭配小型无油真空泵使用，需要根据工作台的吸附面积选择对应流量的泵体，保证吸附力足够克服铣削加工的侧向力。安装时需要保证工作台上平面与设备主轴的垂直度，可通过基座底部的微调顶丝调整台面水平度，避免因为台面倾斜导致加工工件出现厚度不均的问题。日常使用中要注意定期清理吸附面板的微孔，避免切削液混合废屑堵塞孔道，影响吸附效果，密封胶条出现磨损时要及时更换，防止气腔漏气导致吸力下降。
