齿轮式油脂输送泵三维结构设计

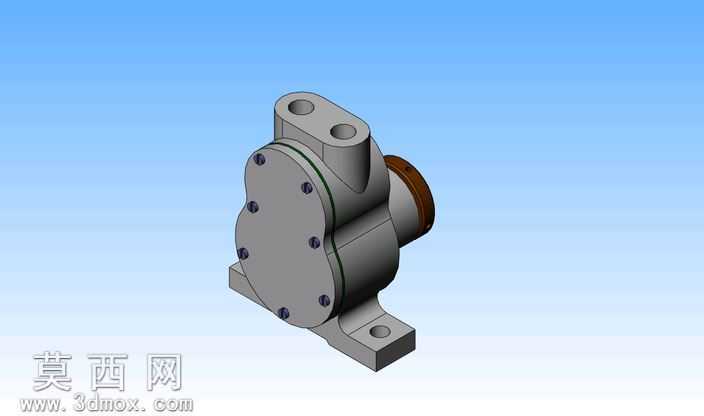

本作品为齿轮式油脂输送泵的三维建模设计，建模过程依托参数化三维设计环境完成，整体遵循液压流体元件的设计规范开展结构搭建。建模初期先梳理齿轮泵的核心工作逻辑，依托外啮合齿轮的容积变化原理确定整体布局，先完成泵体主壳体的轮廓构建，采用拉伸、切除等基础特征塑造壳体的容纳腔，精准预留齿轮副的装配空间，同时在壳体对应位置设计螺栓连接孔位，保证前后端盖与主壳体的装配同轴度，孔位采用圆周阵列方式排布，确保连接受力均匀，避免装配后出现密封间隙。随后完成主动齿轮轴与从动齿轮轴的建模，齿轮参数依据油脂输送的流量、压力需求匹配模数与齿数，齿形采用渐开线标准齿廓绘制，通过扫描、阵列特征完成齿形构建，轴段部分设计有轴承配合位与轴伸端密封位，适配动力输入与动密封的安装需求。端盖部分建模时，整合了进油口、出油口的流道结构，进油口设计为大口径通径适配高粘度油脂的吸入需求，出油口匹配压力输出的管路连接尺寸，端盖与壳体的结合面预留密封槽位，可安装密封垫片实现静密封，轴伸端设计有密封件安装腔，适配骨架油封防止油脂泄漏。底座部分采用一体化建模设计，设置两个带安装孔的支撑脚，安装孔位尺寸匹配通用工业安装标准，保证泵体安装后的稳定性，避免运行过程中产生振动偏移。材质渲染阶段，泵体主壳体、端盖、底座采用铸铁哑光金属材质，还原工业液压元件的真实质感，螺栓紧固件采用镀锌亮面金属材质，轴伸端的密封件采用橡胶材质，齿轮啮合区域做半透明剖面示意处理，可直观展示内部齿轮副的啮合状态。整体模型所有装配间隙均依据机械设计公差标准预留，可直接用于装配干涉检查、工作原理演示，也可作为液压系统集成设计的配套元件模型使用，模型结构完整，细节覆盖连接、密封、安装、传动等全部核心结构，能够清晰展示齿轮式油脂泵的工作原理与结构组成。
