泵盖机械零件结构工程设计方案

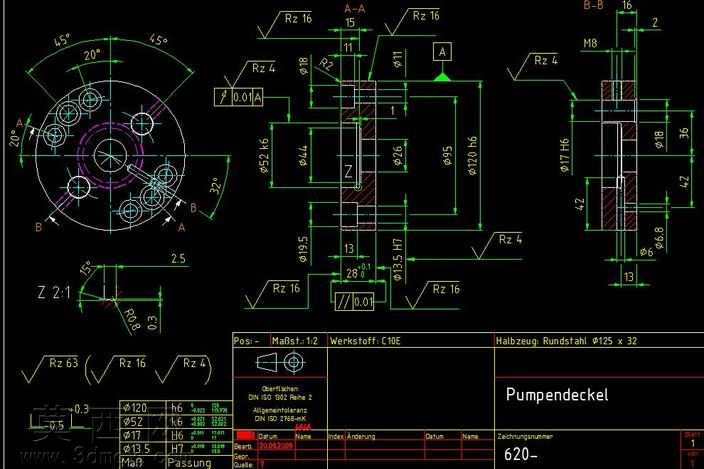

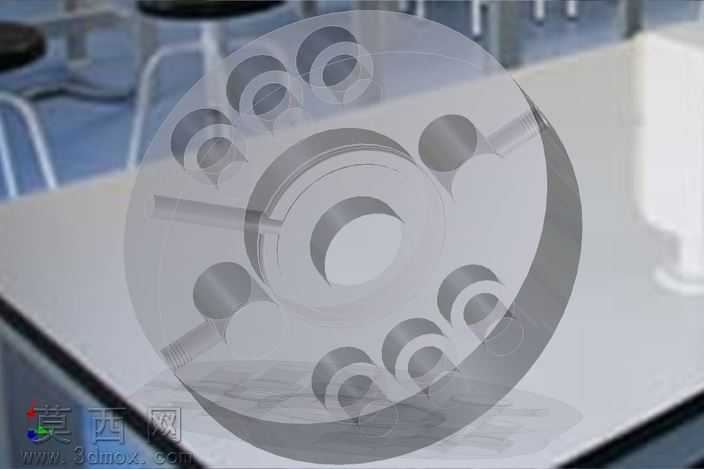

本次设计的泵盖零件采用三维参数化建模方式完成全流程构建，建模过程中严格遵循机械制图公差配合规范，先以回转体基础特征搭建主体轮廓，通过旋转凸台命令生成盘状基体，精准匹配图纸标注的各段外圆、内孔尺寸，保证φ120、φ95、φ72等关键直径尺寸的公差符合h6、H7等配合等级要求。建模阶段同步完成细节特征构建，针对端面上的周向安装孔，采用圆周阵列方式均匀排布6处连接孔位，匹配M8螺纹规格的安装需求，同时完成定位销孔、密封槽的特征切削，保证各孔位的位置度公差控制在0.01mm范围内，满足装配时的同轴度、垂直度形位公差要求。材质选用C10E结构钢，建模时赋予金属碳钢材质属性，渲染阶段调整表面粗糙度参数，匹配图纸标注的Rz16、Rz4、Rz63等不同加工面的质感，非加工面保留热轧钢材的哑光质感，密封配合面设置高光洁度的金属磨削效果，清晰区分不同加工工序的表面特征。结构设计上充分考虑泵体的密封承压需求，端盖内侧设置定位止口与泵体腔体精准配合，端面设计密封胶圈安装槽，保证工作状态下的流体密封性能，外侧的加强凸台结构提升端盖整体刚性，避免承压工况下产生形变。设计过程中同步完成二维工程图的关联生成，所有尺寸标注、形位公差、粗糙度符号、剖面线填充均与三维模型实时关联，主视图采用全剖视展示内部阶梯孔、通槽的轴向结构，左视图呈现端面孔位的周向分布规律，局部放大图标注细小倒角、退刀槽的尺寸细节，2:1的绘图比例清晰展示零件的所有结构细节，完全满足机械加工生产的图纸规范要求，可直接对接生产环节的工艺编制、数控编程流程，保证零件加工后的装配适配性与工作可靠性。
