在散料、成件包装物的连续输送产线中,皮带驱动辊道是应用占比极高的输送单元,而皮带轮的支撑结构直接决定了传动段的运行稳定性与维护周期,本次设计的带座皮带轮支撑结构,正是针对常规辊道传动中支架易变形、皮带跑偏、安装对位难度大的痛点做的优化结构。从实际应用场景来看,这类支撑结构多用于轻工包装、仓储物流分拣、小型五金件加工产线的水平输送段,适配平皮带传动的驱动辊组,既可以作为单段辊道的主动轮支撑,也可以用于长距离输送线的中间张紧轮安装位,相比一体式焊接支架,分体式的座体设计能更好适配现场安装面的平面度误差,降低基建预埋的精度要求。

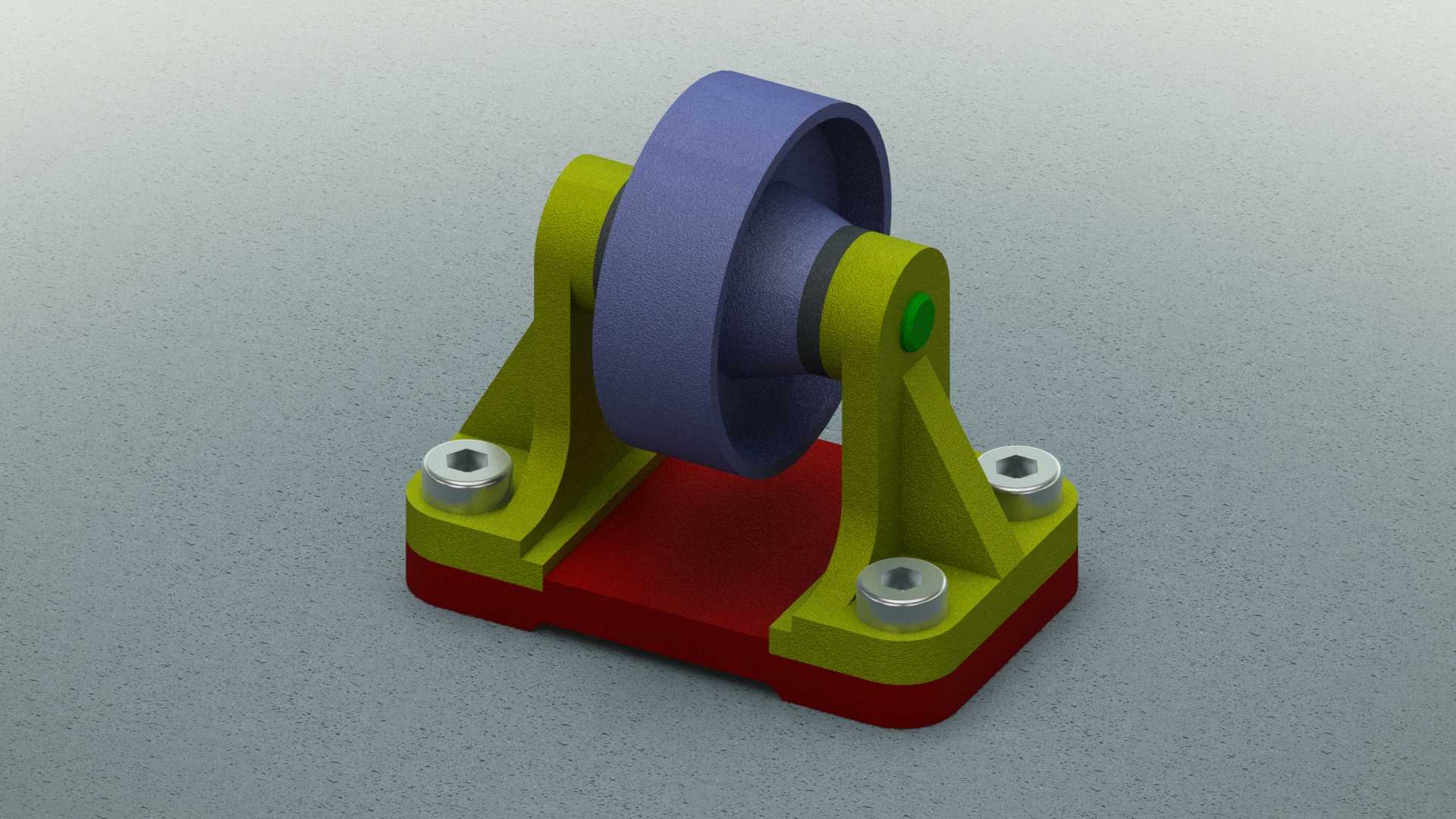

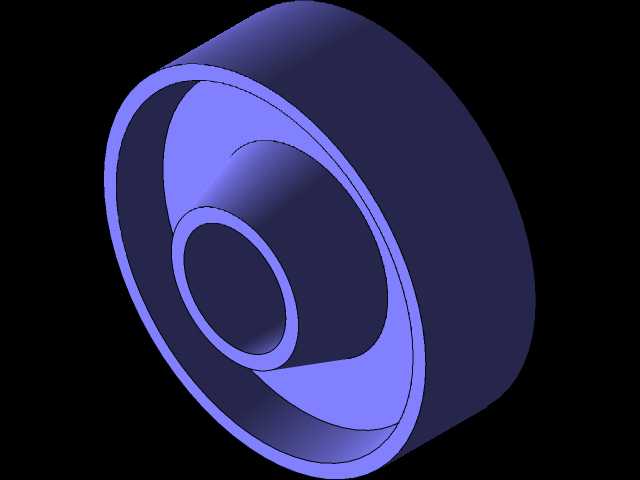

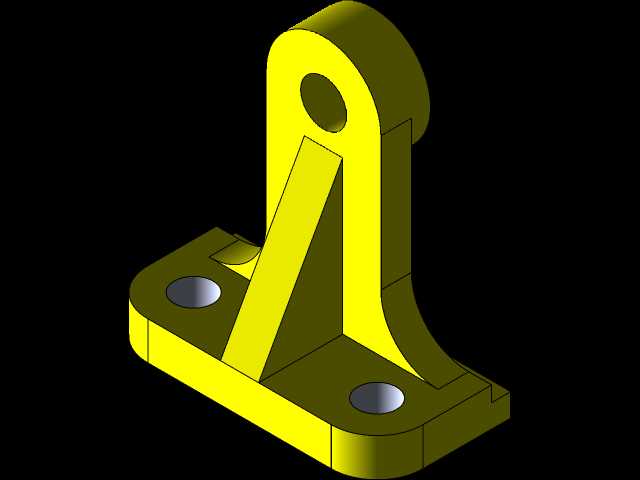

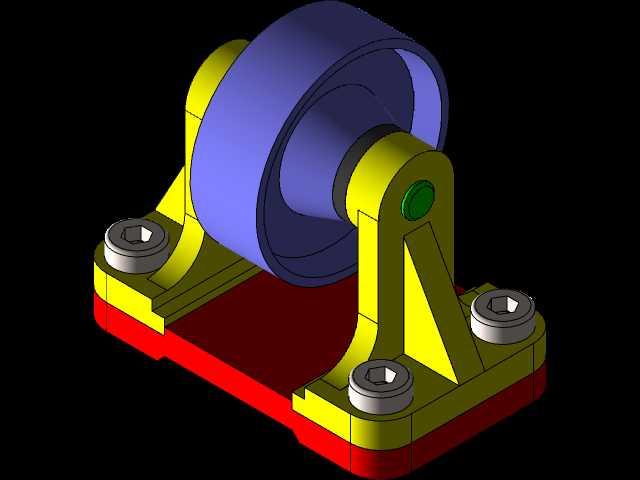

结构设计上,整体采用对称式双立臂支撑构型,底部为带安装沉孔的矩形安装底座,底座与两侧立臂采用圆弧过渡结构,避免直角处的应力集中,立臂上端设置同轴的轴承安装孔位,用于穿装皮带轮的支撑转轴,孔位外侧预留了轴端挡圈的安装槽,防止转轴在运行过程中出现轴向窜动。皮带轮采用腹板式结构,轮缘表面做微弧处理,适配平皮带的包覆角度,减少皮带边缘的磨损,轮体与转轴之间采用键连接传递扭矩,保证传动过程中无相对滑动。底座上的四个安装孔采用沉头设计,安装后螺栓头完全沉入座体平面内,不会突出底座表面干扰下方的安装垫板调整,孔位间距按照常规辊道的型材安装基准设置,可直接适配40系、50系工业铝型材的安装槽,也可通过过渡垫板安装在焊接钢结构架体上。
从安装边界来看,底座的总长度控制在160mm,宽度为120mm,立臂顶端距离底座安装面的高度为115mm,安装时需要预留的水平操作空间不小于200mm,垂直方向预留皮带安装与张紧的调整空间不小于80mm,转轴的轴心高度为90mm,可匹配直径80mm到120mm范围内的同规格皮带轮,适配的皮带宽度范围为30mm到50mm,能覆盖多数轻型输送辊道的传动参数需求。设计过程中特意将立臂与底座的连接位置做了加厚处理,壁厚从常规的4mm提升到6mm,在皮带张紧力达到300N的工况下,立臂的最大形变量可控制在0.05mm以内,不会因为长期张紧出现立臂外张导致的皮带轮倾斜问题。
功能特性方面,该支撑结构的维护便捷性有明显提升,当需要更换皮带或者轴承时,仅需要拆卸一侧立臂的轴端挡圈,即可将转轴连同皮带轮整体抽出,不需要完全拆解整个底座的安装螺栓,大幅缩短产线停机维护的时间。底座与立臂的分体加工工艺也降低了单件的加工难度,安装孔位采用一次装夹镗孔加工,保证两侧立臂轴承孔的同轴度公差在0.02mm以内,避免转轴安装后出现卡滞、运转阻力大的问题。轮体与支架之间预留了3mm的轴向间隙,防止皮带运行过程中出现轻微窜动时轮体与立臂发生摩擦,间隙位置可根据实际使用需求加装调整垫片,适配不同宽度的皮带安装。在实际选型匹配时,需要注意该支撑结构适配的转轴直径为20mm,对应的轴承选用6204系列深沟球轴承即可满足1500rpm以内的线速度运行需求,若应用在有粉尘、水汽的工况下,可在轴承外侧加装密封圈,延长轴承的使用寿命。
