Y型三通法兰连接式安全泄压阀体结构

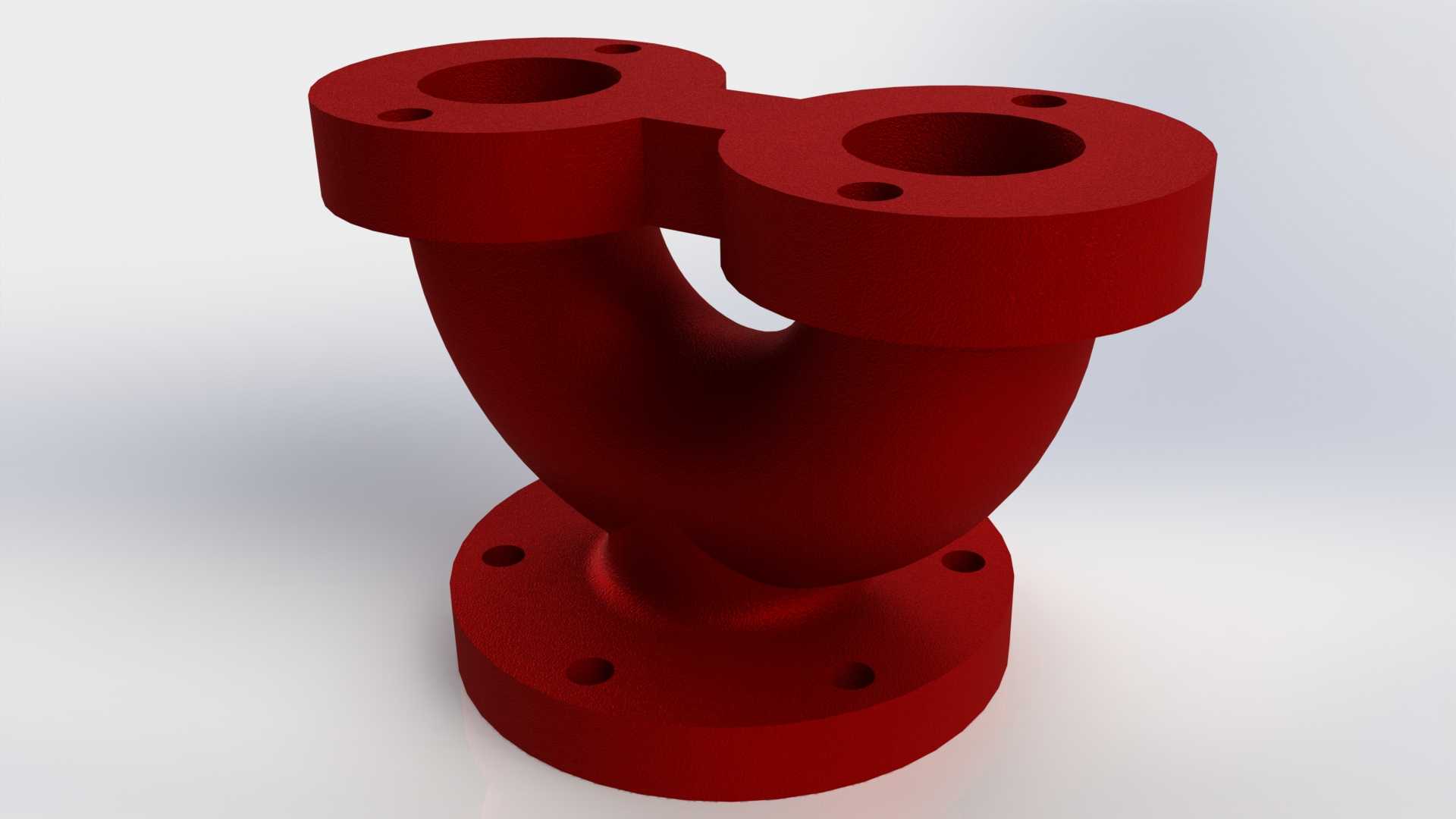

　　在工业压力管路系统的超压防护场景中，阀体作为安全阀的核心承压载体，其结构合理性直接决定整套泄压装置的密封可靠性与动作稳定性，这款Y型三通结构的阀体，主要适配锅炉、压力容器、工业流体输送管网的先导式泄压阀装配需求，区别于常规角式、直通式阀体的流道布局，该结构采用下进上双出的Y型流道设计，能够在介质泄压时大幅降低流阻，减少高速流体对阀体内壁的冲蚀，延长部件整体使用寿命。从实际安装适配的角度来看，阀体底部设置圆形法兰连接端，法兰端面均匀分布四个螺栓安装孔，用于和压力设备的主介质管路出口对接，安装时需保证法兰端面与管路接口的同轴度误差控制在允许范围内，配合对应压力等级的密封垫片完成紧固，即可实现主介质腔的密封连通；

　　阀体上部两个对称布置的圆形法兰端，分别用于对接安全阀的阀瓣启闭组件与泄压导出管路，两个法兰端同样采用四螺栓均布的连接结构，安装孔位的位置度公差经过校核，能够保证上部组件装配后无偏载，避免阀瓣启闭过程中出现卡涩问题。设计阶段针对这类承压阀体的壁厚做了梯度优化，在介质流道的转弯处、法兰与流道的衔接位置做了加厚处理，这些区域是介质压力作用下的应力集中点，常规等壁厚设计容易在长期交变压力作用下出现疲劳裂纹，梯度加厚的结构既能够满足承压强度要求，又不会造成整体重量的过度增加，兼顾结构强度与材料成本控制。流道内壁做了平滑过渡处理，没有突兀的台阶或锐角结构，当系统压力超过预设阈值、安全阀开启泄压时，高速流动的介质能够顺着Y型流道平缓转向导出，

　　不会在腔体内形成紊流或涡流，既能够降低泄压过程中的振动与噪音，也能减少介质中杂质对内壁的冲刷磨损，对于蒸汽、压缩空气、低粘度流体等常见工业介质都有较好的适配性。在设备选型匹配过程中，这类Y型三通阀体的安装边界需要重点关注：底部法兰的公称通径决定了主介质管路的适配规格，上部两个法兰的中心距需要和配套的阀盖、泄压管路接口尺寸完全匹配，阀体整体的高度尺寸需要预留足够的上部组件安装空间与操作维护空间，避免现场装配时出现与周边管路、设备构件的干涉问题。不同于铸造毛坯直接使用的阀体结构，该结构的所有密封端面都预留了精加工余量，装配前需要对法兰密封面做平整度校验，保证表面粗糙度满足密封要求，避免运行过程中出现介质渗漏问题。从结构功能的角度来说，

　　阀体的中空腔体不仅是介质流通的通道，同时也为阀瓣、弹簧等内部启闭组件提供了安装定位空间，腔体内壁的导向段能够对阀瓣的升降动作起到辅助限位作用，保证阀瓣在启闭过程中始终沿轴线方向运动，确保泄压动作的响应速度与密封面的贴合精度。在实际工业应用场景中，这类阀体结构常被用于中小通径的弹簧式、先导式安全阀中，覆盖化工、热力、给排水、通用机械配套等多个领域的压力防护需求，其对称式的上部法兰布局，也方便现场根据管路走向调整泄压出口的装配方向，降低现场安装的改造成本。建模过程中对所有的安装孔位、法兰厚度、流道转弯半径都做了参数化关联，设计人员可以根据不同的压力等级、通径规格快速调整参数生成对应尺寸的阀体模型，大幅缩短同系列产品的设计迭代周期，减少重复建模的工作量。
