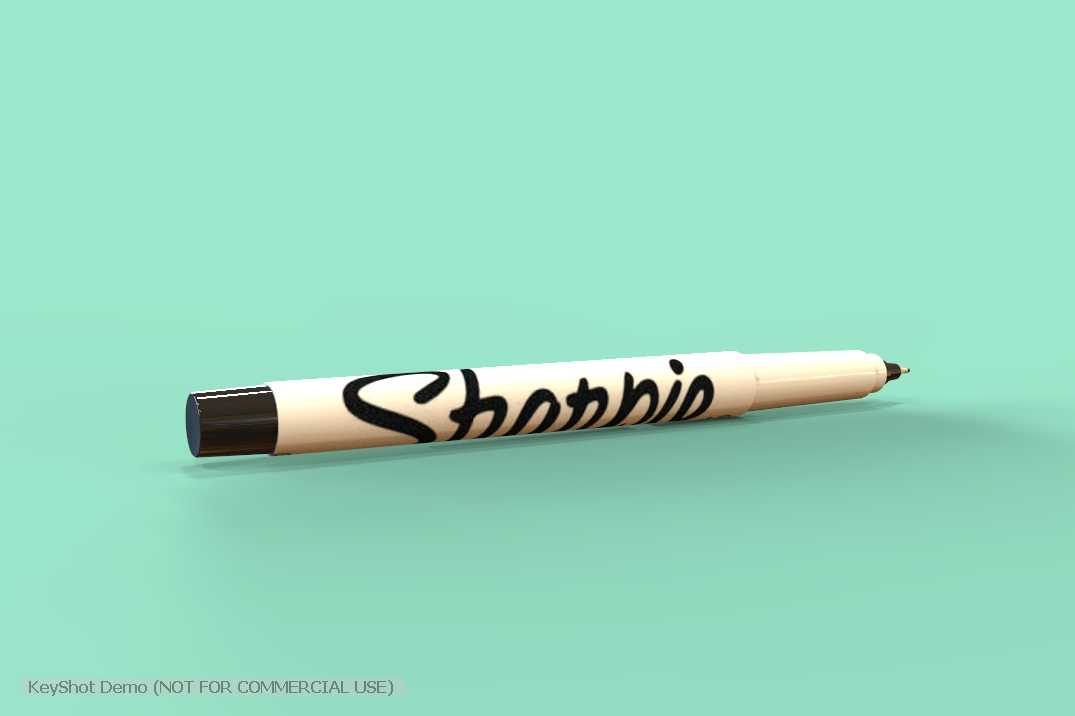

细头油性记号笔外观结构三维建模

　　日常工业生产、车间装配、现场测绘、办公手绘等场景中，细头油性记号笔是一线操作人员、设计人员常备的标记工具，这类笔的结构看似简单，实则涉及握持手感、墨水存储、笔头密封、笔身配重等多个结构设计要点，本次建模完整还原了这类超细点记号笔的全尺寸结构与外观细节。从实际使用场景出发，这类记号笔常被用于金属工件表面划线标记、装配工序的点位标注、手绘草图的轮廓勾线、物料分类的标识书写，要求笔身握持时不易打滑，笔头出墨均匀且长时间暴露在空气中不易干结，笔帽扣合后密封性能可靠，避免墨水挥发导致使用寿命缩短。建模过程中首先确定了笔身的整体尺寸边界，整笔长度控制在140mm左右，笔身主体直径控制在12mm，符合成年人单手握持的舒适尺寸范围，

　　笔帽长度约35mm，扣合后与笔身衔接处做了0.2mm的错位台阶，既保证扣合定位准确，又避免笔帽与笔身配合过紧难以拔出。笔身主体采用薄壁圆筒结构，壁厚设置为1.2mm，内部预留直径9.6mm的空腔用于存储纤维储墨芯，储墨芯与笔头之间通过导墨纤维槽连通，建模时还原了笔头位置的金属固定箍结构，金属箍厚度0.3mm，压合在笔身前端的锥形收口位置，锥形收口段长度8mm，锥度设置为1:5，既能够固定笔头纤维组件，又能在书写时给手指提供靠前的握持支撑点，适合精细标记作业时的握笔姿势。笔帽内部做了双层密封结构，外层是与笔身外径配合的定位止口，内层是凸起的密封胶圈位，对应笔头位置形成封闭腔体，建模时还原了笔帽顶端的笔夹结构，笔夹厚度1.5mm，

　　与笔帽本体采用一体化弧度过渡，笔夹内侧做了0.8mm的凸起卡点，能够将笔稳定夹在工作服口袋、笔记本封皮等位置，避免作业过程中脱落。笔尾位置做了平端收尾设计，直径与笔身主体一致，能够让笔平稳放置在水平工作台面上，不易滚动掉落，笔身表面的印刷标识区域做了微凹的沉台设计，沉台深度0.1mm，模拟实际产品的丝印标识位置，避免印刷层在日常摩擦中脱落。从结构设计的合理性角度，建模时对各部件的配合间隙做了还原，笔帽与笔身的配合间隙设置为0.1mm，既保证插拔顺畅，又能在日常携带时不会轻易松脱，笔头的纤维出头长度控制在2mm，出头过长容易导致笔头受力弯折损坏，出头过短则会在书写时遮挡视线，影响精细标记的精度。配重方面，

　　笔身整体重心设置在距离笔头45mm的位置，刚好对应日常握笔时的食指支撑位置，长时间书写标记时不易产生手部疲劳，笔身表面做了细微的磨砂质感纹理建模，模拟实际产品的哑光塑料表面，握持时能够增加摩擦力，手上沾有少量油污时也能稳定握持。在工业现场的实际使用中，这类记号笔经常需要在倾斜、倒置的状态下进行标记书写，因此建模时也还原了笔头位置的导墨结构角度，保证笔身处于任意角度时，储墨芯内的墨水都能通过纤维毛细作用稳定输送到笔头，不会出现断墨、墨量不均的问题。笔帽与笔身的配合位置做了对位卡点，笔帽扣合时会有明显的到位反馈，提示使用者笔帽已经完全扣合，避免密封不到位导致墨水挥发。整个建模过程严格按照实物的比例进行结构还原，没有做夸张的形变设计，所有结构特征都对应实际产品的功能需求，没有冗余的装饰性结构，每一处外形变化都服务于实际使用中的功能要求，比如笔身的锥形收口不仅是为了外观协调，更重要的是缩小前端直径，让使用者在做精细标记时能够更清晰地看到笔头落点，提升标记精度；笔夹的弧度设计不仅考虑了夹持厚度，还做了圆角过渡，避免夹在衣物上时勾刮面料；笔身的平尾设计除了防止滚动，还能够在需要时通过尾部敲击的方式将笔帽顶紧，无需刻意对准按压。
