欧标4040工业铝型材截面结构设计

　　日常做非标设备机架选型时，40系列铝型材是绕不开的基础构件，这款40x40规格的欧标槽铝型材，截面采用四槽对称布局，中心预留贯通安装孔位，适配多数轻载自动化设备的框架搭建需求。从实际应用场景来看，这类型材常被用在小型输送线侧帮、检测设备台面支架、车间物料周转车骨架、设备安全防护围栏的主立柱位置，相比传统方管焊接框架，它不需要做表面防锈处理，拼接时靠配套角件、T型螺栓就能完成组装，后期改造调整时不需要动火切割，拆装效率能提升六成以上。

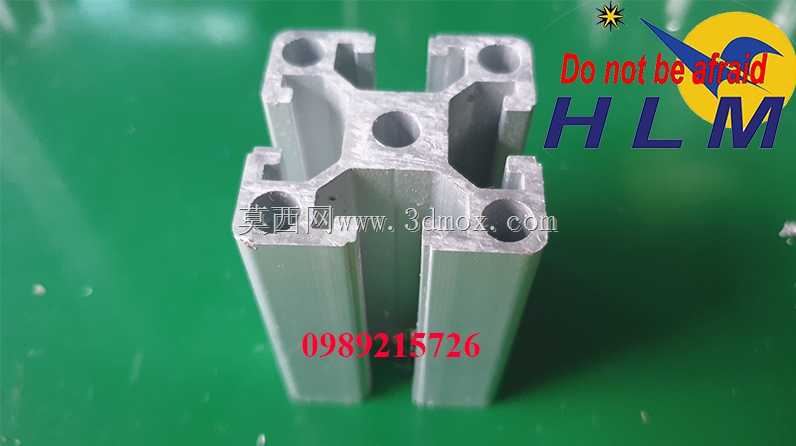

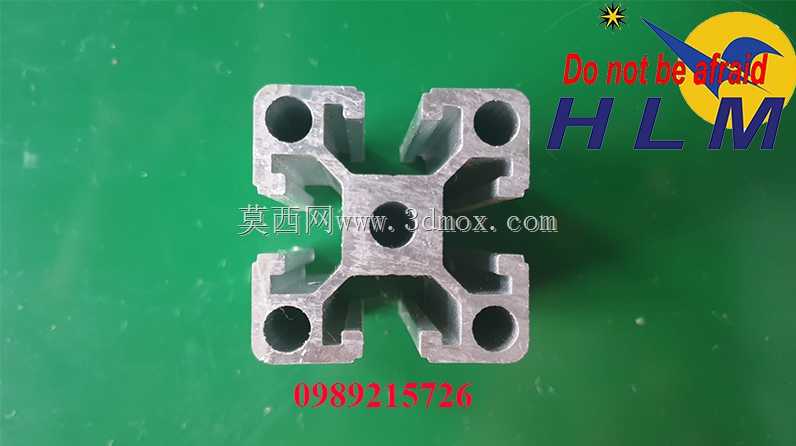

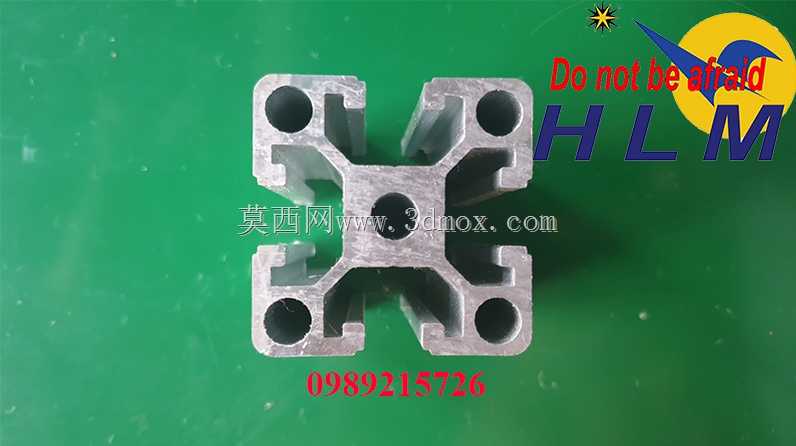

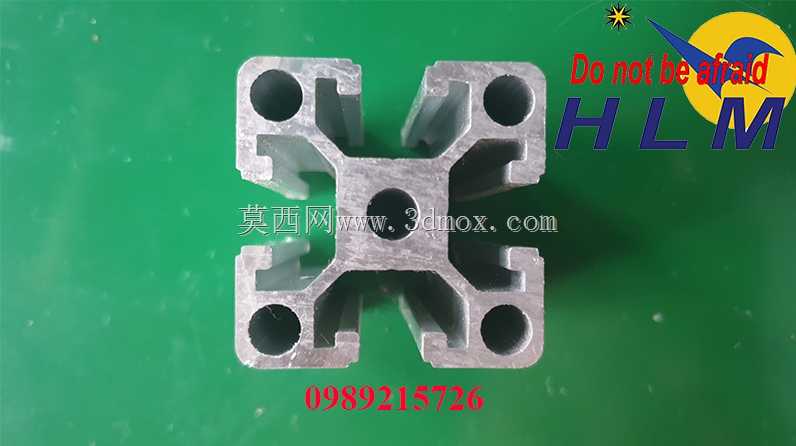

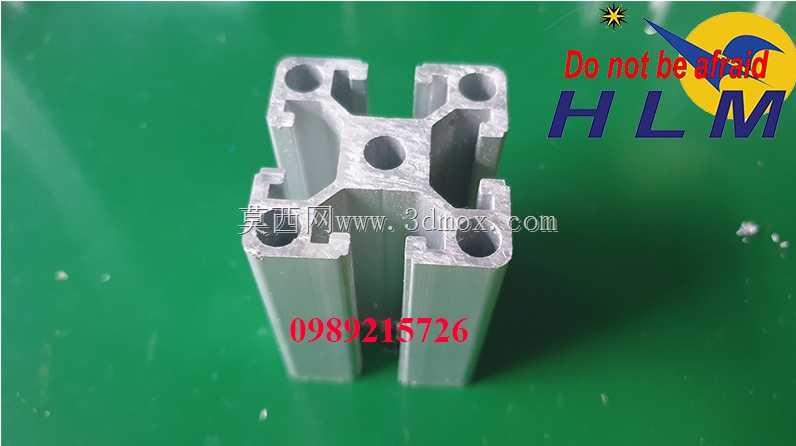

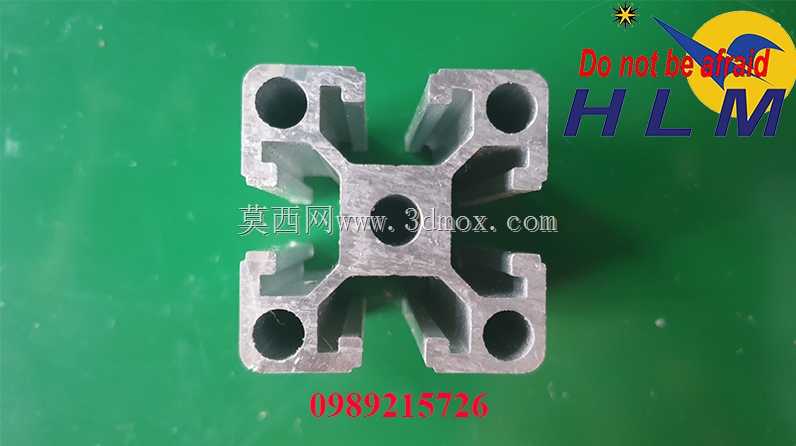

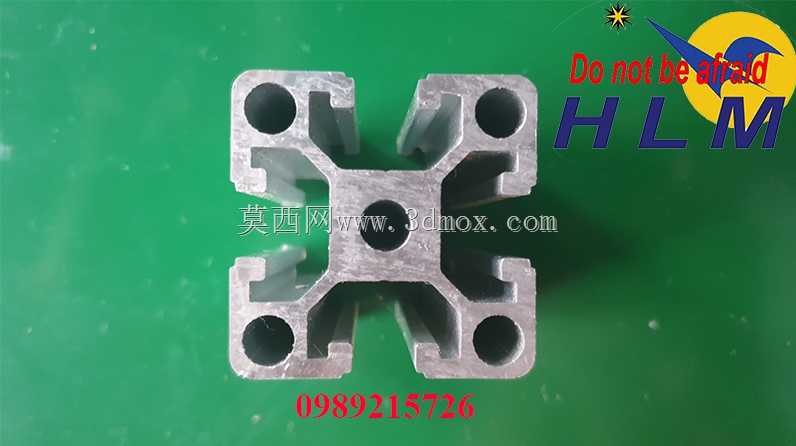

　　看截面结构的设计逻辑，四个侧边的T型槽宽度适配标准M6T型螺母，槽口做了内收限位，螺母塞入后不会随意转动，组装时不需要提前在型材上攻丝，沿着槽道滑动就能调整安装位置，对于经常需要调整安装点位的传感器支架、拖链安装座、走线槽固定件来说，这种设计能大幅减少现场配做的工作量。型材四个角做了R角过渡，没有尖锐的直角棱边，在车间人员频繁走动的区域做围栏时，能避免磕碰划伤的安全隐患。中心的通孔设计，一方面是挤压生产时减少材料用量控制自重，另一方面也可以穿入接地导线、气路软管，把管线藏在型材内部，让设备外观更整洁，避免管线外露被剐蹭破损。

　　从安装边界尺寸来说，这款型材截面外轮廓严格控制在40mm×40mm，相邻两根型材做直角拼接时，用4040角码连接不会出现突出的安装边，做台面框架时外边缘能做到齐平，不会突出台面影响物料摆放。型材的壁厚设计兼顾了刚性和成本，单米重量控制在合理区间，垂直安装做立柱时，两米高度内承载常规检测仪器、小型气动元件不会出现明显挠度，水平做横梁时，跨距一米范围内承载十公斤以内的工装板不会产生影响精度的形变。

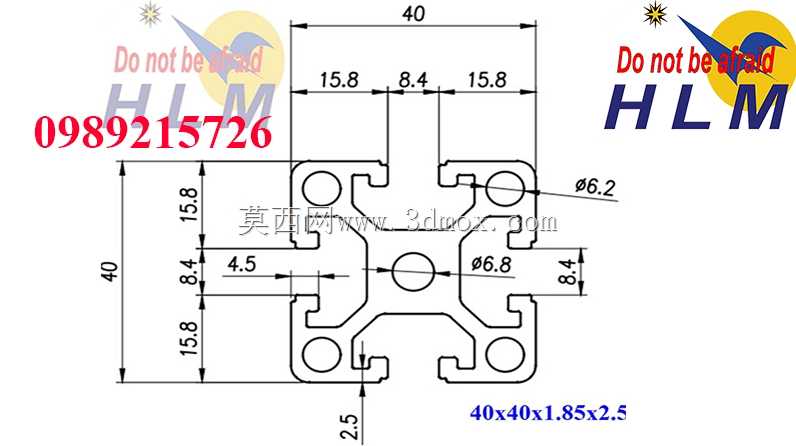

　　实际做三维建模时，这个截面的参数化设计很重要，要准确还原槽道的尺寸公差，T型槽的开口宽度、槽底深度、中心孔的直径都要和实际挤压件的公差匹配，不然导出工程图做加工时，会出现螺母塞不进去、角件安装孔对不齐的问题。另外建模时要注意型材端面的垂直度，做长框架拼接时，端面的垂直度误差会累积，超过一定数值后整个框架会出现扭曲，所以在做型材下料长度的参数关联时，要把切割公差的补偿量考虑进去。

　　这类型材在做模块化设备设计时优势很明显，整个框架可以实现全螺栓连接，不需要焊接后的时效处理，组装完成后就能直接投入使用，对于交期紧张的非标项目来说，能大幅缩短生产组装周期。另外铝型材的表面是阳极氧化处理，耐磨性能好，在普通车间环境下使用十几年都不会出现锈蚀掉漆的问题，后期设备报废后型材还能拆解重复利用，比焊接钢结构的残值率高很多。在做走线设计时，侧边的T型槽还可以嵌入盖板，把槽内的螺母、螺栓头盖住，让框架外表面更平整，不容易积灰，适合用在食品、医药类对卫生要求较高的设备外围护结构上。

　　选型搭配时要注意，这款型材适配的端盖、角件、把手、合页都是40系列标准配件，建模时可以直接调用标准件库的配件，不需要单独绘制配件模型，能提升建模效率。如果是做有一定震动的设备机架，可以在型材槽内塞入弹性减震条，再安装覆盖件，能减少震动产生的异响，也能避免覆盖件和型材硬接触产生磨损。做地面安装时，型材端面可以配套脚轮支座或者可调脚杯，直接通过端面的中心孔连接，不需要额外焊接安装板，调整设备水平时只需要旋转脚杯就能完成，操作十分便捷。
