智能锁体离合传动结构三维设计

　　该结构属于智能门锁核心的离合传动组件，主要应用于民用入户智能锁、公寓联网智能锁、办公区域门禁锁等场景，承担着解锁指令触发后动力传递、锁舌伸缩驱动的核心作用，是区分机械锁与智能锁执行逻辑的关键结构件。从实际使用场景来看，这类离合结构需要适配不同厚度的门体安装需求，日常使用中需承受把手反复转动的扭矩冲击，同时要在电机驱动与手动解锁两种模式下顺畅切换，避免出现卡滞、空转、无法解锁的故障。

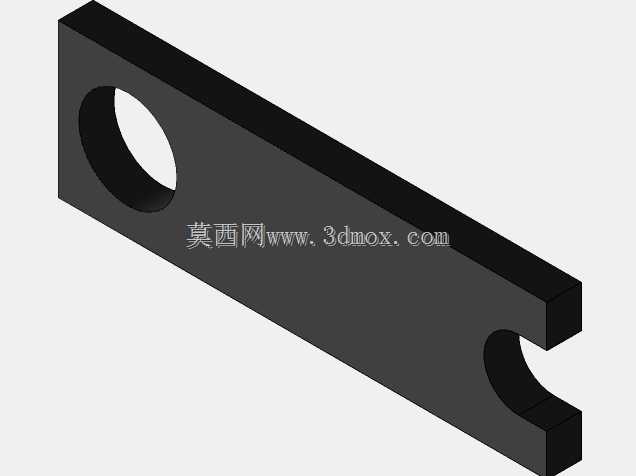

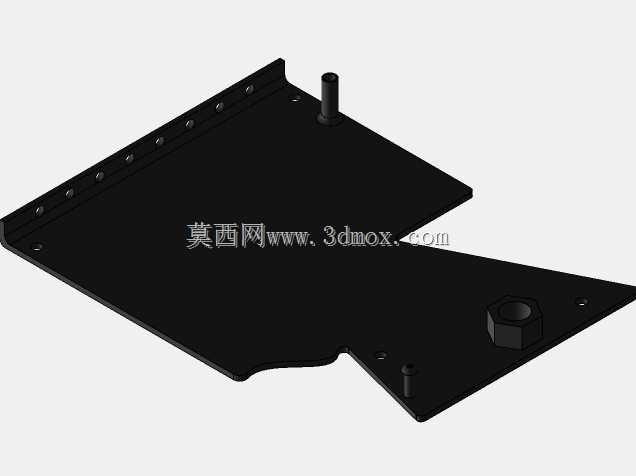

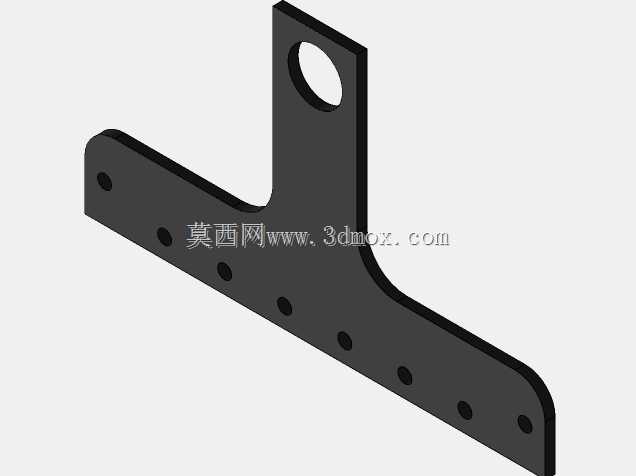

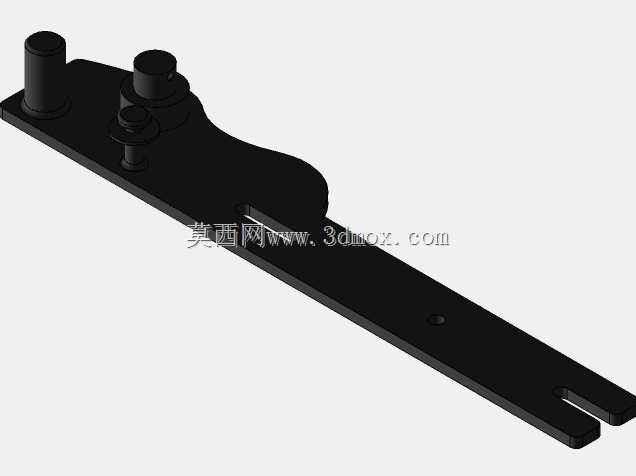

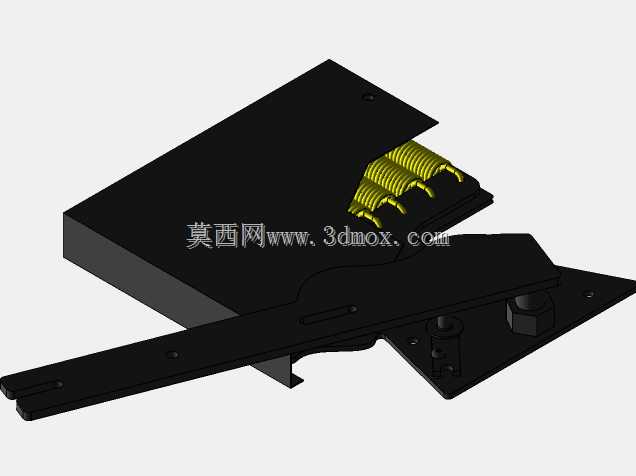

　　设计过程中首先考虑的是离合的触发逻辑，该结构采用拨叉式离合设计，内置的弹簧组件负责离合销的复位，当接收到解锁电信号时，驱动部件推动离合销嵌入传动拨片的卡槽内，此时转动把手即可带动锁舌完成回缩动作；上锁状态下离合销与传动拨片处于脱开状态，此时空转把手无法带动锁舌动作，可有效防止暴力撬锁通过转动把手解锁的情况。结构中的黑色主体基座采用钣金折弯一体成型，减少了多余的拼接紧固件，基座上预留的多个安装孔位可适配不同规格锁体的安装尺寸，安装时无需额外对锁体壳体进行二次打孔加工，降低了整锁组装的工序复杂度。

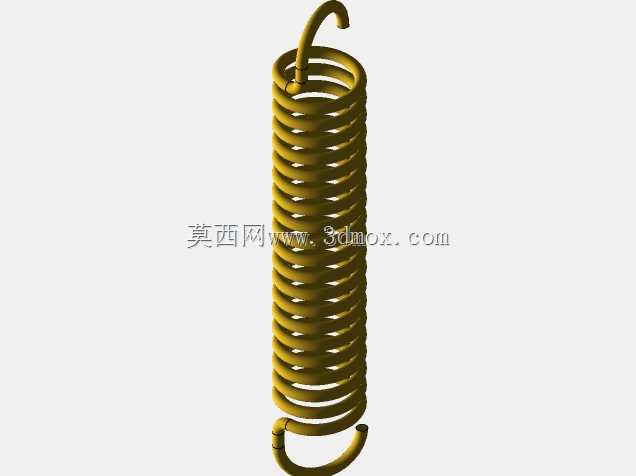

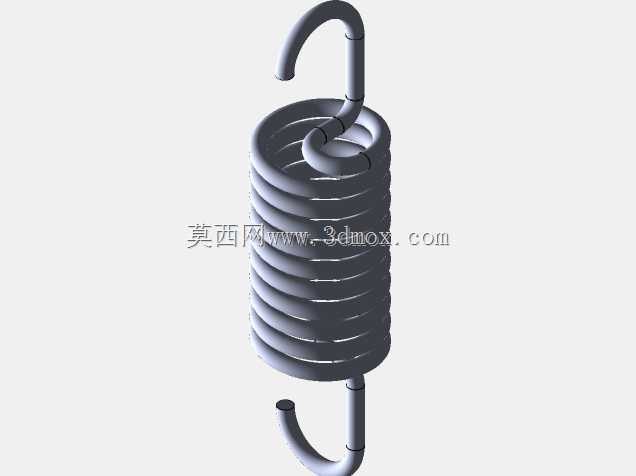

　　从安装边界来看，该结构整体厚度控制在18mm以内，可适配厚度40mm-120mm的常规门体，横向安装尺寸与常规6068规格锁体的内部腔体完全匹配，不需要对现有锁体的外壳模具进行修改即可直接替换原有机械离合结构，适配性较强。传动拨片的行程设计严格匹配锁舌的伸缩距离，拨片转动角度控制在32度，刚好带动锁舌完成全行程伸缩，避免出现行程过大导致锁舌撞击壳体、行程过小导致锁舌无法完全收回的问题。结构中的弹簧采用65Mn材质加工，表面做发黑防锈处理，弹簧的预紧力经过反复调校，既保证离合销复位时的响应速度，又不会因为预紧力过大导致驱动部件负载过高，延长驱动部件的使用寿命。

　　在结构可靠性设计上，所有传动接触的部位都做了圆角过渡处理，避免应力集中导致部件长期使用后出现断裂，离合销的表面做了渗碳淬火处理，表面硬度达到HRC55以上，可承受超过10万次的反复离合动作而不出现磨损变形。基座上的定位卡槽可直接卡在锁体内部的定位凸台上，组装时可快速定位，不需要额外的治具辅助即可完成部件预装，提升整锁的组装效率。考虑到不同地区的使用环境差异，结构中所有金属部件都做了对应的防腐蚀处理，可在相对湿度90%以下的环境中长期使用，不会因为锈蚀导致离合动作卡滞。

　　实际选型应用时，该结构可直接搭配常规的直流减速驱动部件使用，不需要额外设计传动转换结构，驱动部件的输出轴直接与离合的驱动拨杆连接即可，驱动电压适配常规的6V-12V智能锁供电范围，与现有智能锁的电源系统完全兼容。结构中的传动连接部位预留了0.2mm的装配间隙，既保证部件转动时的顺畅度，又不会因为间隙过大导致把手出现晃动旷量，提升用户使用时的手感。针对可能出现的电子部件故障情况，该结构保留了机械解锁的传动通路，使用机械钥匙解锁时可直接推动离合销结合，不需要依赖电力即可完成解锁动作，符合锁具的安全设计规范。
