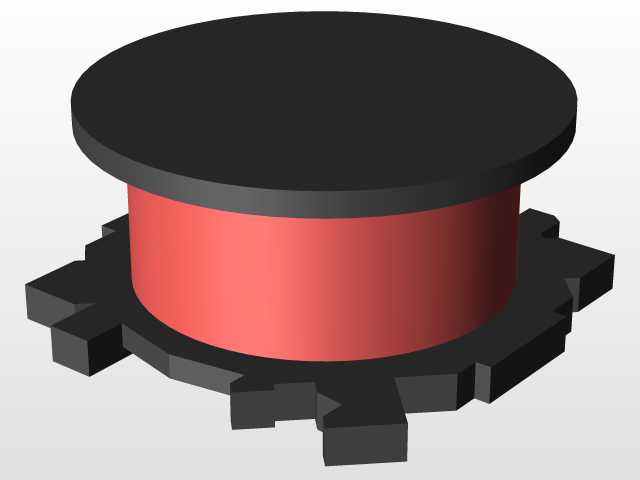

松下ELL4LG系列贴片功率电感器三维结构

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感的选型与结构适配直接决定了DC-DC转换回路的纹波抑制能力、载流冗余度以及整板SMT制程的良率表现，本次呈现的ELL4LG系列电感器结构，完全贴合量产SMD元件的实际装配特征，可直接用于PCB布局阶段的干涉检查、结构堆叠验证以及整板热分布仿真的占位建模。从实际应用场景来看，该系列电感覆盖1R0到680的感量区间，可适配从大电流负载点电源到小信号滤波回路的不同需求，比如便携设备的主板降压回路、工业传感器的前端供电滤波、车载娱乐系统的电源稳压支路，都能见到同结构电感的应用，其底部带定位凸齿的焊盘设计，就是为了匹配回流焊过程中的锡膏爬锡需求，同时避免过炉时元件出现偏移、

　　立碑等制程缺陷。从结构设计思路来看，该电感采用经典的屏蔽式功率电感构型，顶部圆形磁盖与底部磁基座形成闭合磁路，能够大幅降低漏磁对周边敏感器件的电磁干扰，中间绕线区域采用红色绝缘层包覆，既可以固定漆包线绕组的相对位置，避免震动环境下绕组松散移位，也能在绕组与外部磁结构之间形成可靠的绝缘隔离，防止绕组绝缘层破损引发的匝间短路。底部的多齿形焊端结构，每个凸齿都对应独立的焊盘接触区域，相比普通两端焊盘的贴片电感，这种设计能够大幅提升元件与PCB之间的焊接结合强度，在设备受到跌落、持续震动等机械冲击时，焊盘处的应力能够分散到多个凸齿位置，避免焊点开裂导致的回路失效。在实际选型建模过程中，需要重点关注其安装边界尺寸：该系列电感为圆形贴片构型，

　　整体高度方向的尺寸需要匹配板卡堆叠时的上下层间隙，尤其是在便携设备的结构堆叠中，电感顶部与屏蔽罩、结构件之间需要预留至少0.2mm的安全间隙，避免组装过程中元件受压导致磁体破损、绕组变形；底部焊盘的封装尺寸需要严格匹配凸齿的分布位置，钢网开孔需要对应每个凸齿的形状做适当外扩，保证回流焊时锡量充足，形成可靠的焊点圆角。从功能特性来看，闭合磁路的设计让该系列电感在大电流工况下的磁饱和表现更稳定，相比开磁路的工字电感，其在额定电流下的感量衰减幅度更小，能够保证电源回路在负载动态跳变时的输出稳定性，同时磁屏蔽结构可以减少电感周边的磁场辐射，避免对板载的射频模块、高精度信号采集回路造成电磁干扰，

　　这也是当前高密度板卡设计中优先选用屏蔽功率电感的核心原因。建模过程中需要还原的细节包括磁体表面的哑光质感、绕线包覆层的绝缘材质特征、底部焊端的可焊性镀层区域，这些细节在做整机虚拟装配评审时，能够帮助结构、工艺、硬件不同岗位的工程师更直观地判断元件适配性，比如在做SMT制程仿真时，准确的底部凸齿结构可以模拟吸嘴取料时的受力位置，验证吸嘴尺寸是否匹配元件顶部的平面区域，避免取料偏移；在做热仿真时，准确的绕组与磁体结构可以更精准地模拟电感工作时的发热分布，评估不同通风条件下的温升表现，为降额设计提供参考。很多初级工程师在做PCB布局时往往忽略电感的三维结构，只参考 datasheet 上的二维封装尺寸，容易出现电感与周边接插件、结构筋位干涉的问题，或是预留的安全距离不足导致EMI测试不通过，这类精准的三维结构模型可以在设计前期就规避这类问题，减少后期打样改板的次数，缩短产品开发周期。另外该系列电感的多型号共体设计，也就是不同感量的同系列电感采用完全一致的外形与焊盘封装，也在结构上做了还原，这种设计对于硬件方案的迭代非常友好，当后期需要调整感量、更换不同电流规格的电感时，不需要修改PCB封装与结构避让空间，直接替换物料即可，大幅降低方案调整的成本。
