Aspiag-S4035贴片功率电感器三维结构

　　做消费类电子、工控板卡PCB布局的时候，最容易踩的坑就是贴片功率电感的占位干涉，很多工程师直接调用通用电感封装，要么焊盘尺寸对不上量产时出现虚焊，要么本体高度和周边屏蔽罩、结构件顶死，要么引脚成型弧度和回流焊的锡量爬升不匹配，这个S4035系列电感的三维结构，就是专门针对板级集成的痛点做的精准还原。先讲实际应用场景，这类大电流贴片功率电感，常用在DC-DC Buck/Boost电路的储能环节，不管是便携设备的电源管理模块、工业采集终端的供电回路、还是车载小功率电控单元的滤波部分，只要是需要大电流通流、低直流阻抗的电源路径，都会用到这个尺寸段的电感，相比传统插件电感，它的贴装效率更高，适合SMT流水线批量回流焊接，

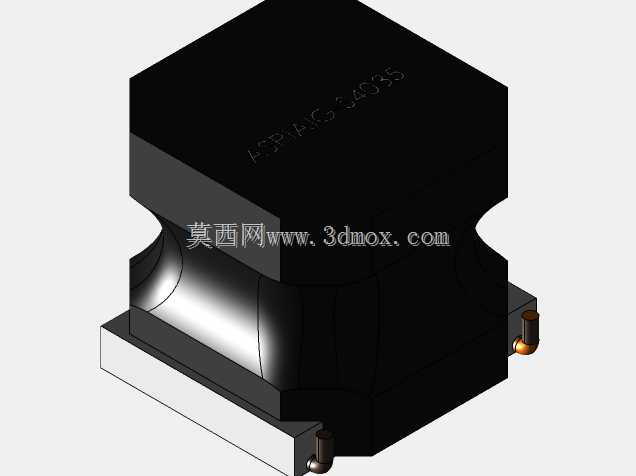

　　不需要额外的人工插装工序。从设计思路上看，这个模型完全还原了实物的分层结构：底部是耐高温的塑封基座，预留了两个端电极的焊盘位置，电极做了向内收的圆弧过渡，既保证焊接时的锡膏浸润面积，又避免焊锡过多爬升到电感本体侧面造成相邻元件短路；中间的绕线磁芯部分做了内凹的弧面收腰，这个结构不是随便做的造型，一方面是绕制漆包线的时候可以固定线包位置，避免生产过程中线包偏移造成电感量偏差，另一方面可以减少本体和周边元件的棱角干涉，在高密度布板的时候，哪怕旁边0.5mm间距放了贴片电容，也不会因为元件公差出现装配顶件；顶部的方形塑封盖做了平整的丝印面，还原了实物的型号标识区域，方便生产过程中的视觉识别对位。再讲安装边界的细节，

　　这个模型严格按照实物的外形尺寸做了等比例还原，本体的长宽尺寸、总高度、端电极的宽度和伸出长度、底部焊盘的中心距都和实物规格一致，在做PCB Layout的3D校验的时候，直接导入这个模型就可以准确检查和周边元件的安全间距，包括和顶层走线、过孔、屏蔽罩内壁、外壳结构柱的距离，不用再靠2D封装的丝印框估算余量。很多新手工程师布板的时候只看2D封装的长宽，忽略电感本体的实际高度和侧面的弧度，经常出现打样回来电感顶到外壳，或者焊盘位置偏了焊不上的问题，用这个精准的三维模型做装配校验，就能在设计阶段把这些问题规避掉。另外这个模型也还原了电感器的磁芯屏蔽结构，封闭式的磁芯外壳可以减少漏磁，避免对周边的敏感信号线路比如模拟采样线、射频走线造成电磁干扰，在做EMC预判的时候，也可以结合模型的磁芯位置，提前规划敏感线路的走线距离，减少后期整改的工作量。
