弧形木质玩具列车轨道逆向设计结构

　　在儿童木质玩具的生产制造环节，轨道类部件的复刻与迭代一直是中小玩具厂商的常见需求，这类弧形木质列车轨道作为拼装轨道套装里的核心转向部件，承担着衔接直轨、改变列车行进方向、组成闭合环线的核心作用，日常使用中需要反复拆装拼接，对拼接结构的配合精度、木质基材的边缘顺滑度、弧段曲率的一致性都有明确的工程要求。

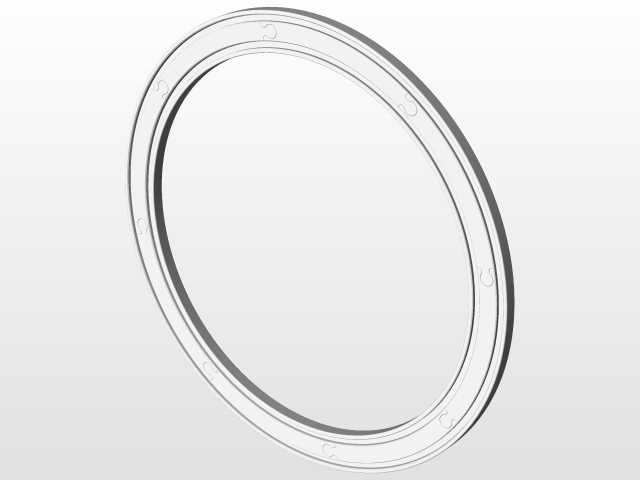

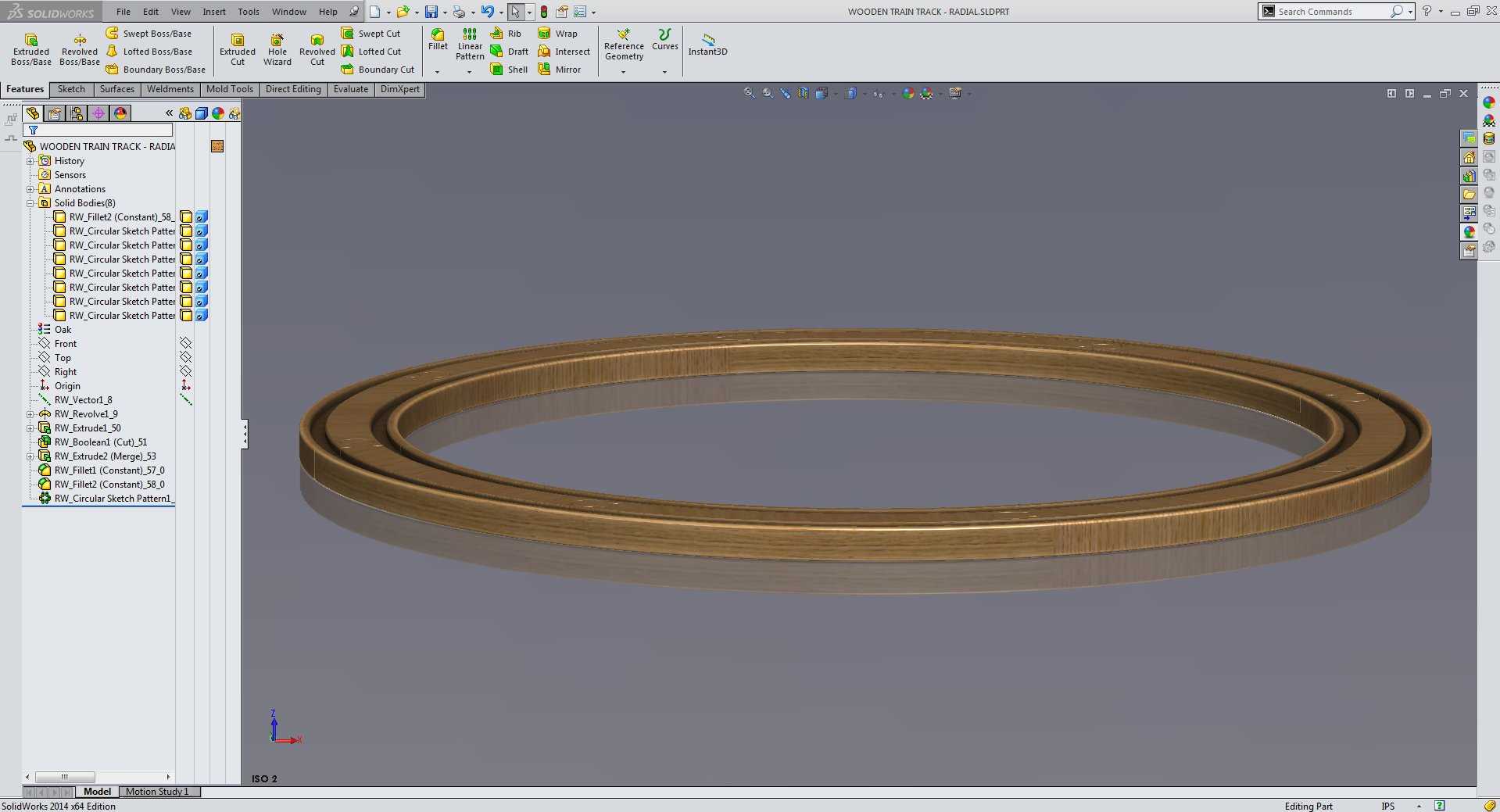

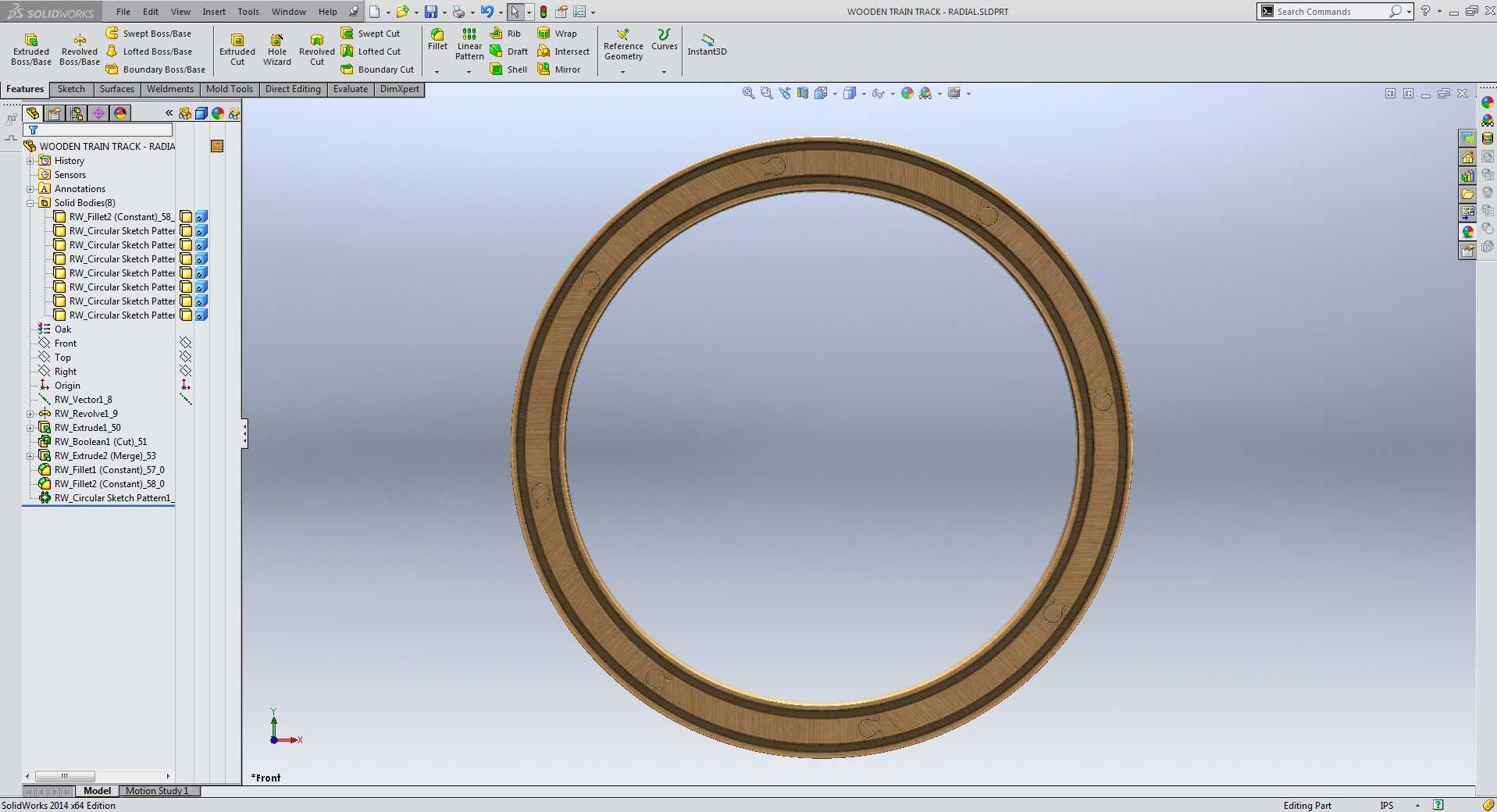

　　从实际应用场景来看，这类弧形轨道主要适配市面主流规格的木质小火车套装，单段弧轨对应的圆心角为标准45度，八段同规格弧轨即可拼接成完整的环形线路，也可根据玩法需求搭配直轨组成S弯、交叉轨等多种线路布局，适配3-8岁儿童的拼装玩耍需求，同时也可作为场景摆件用于微缩铁道模型的场景搭建。

　　在逆向设计的思路上，首先通过三维扫描获取现有成熟轨道样件的完整点云数据，扫描过程中重点标记拼接端的公母榫结构尺寸、轨道面的凸筋高度与间距、弧段的内外径参数，避免扫描误差导致后续拼接出现卡滞或间隙过大的问题。点云数据处理阶段会对扫描产生的噪点进行剔除，对木质纹理带来的表面凹凸做平滑处理，同时保留拼接榫头的倒角、轨道边缘的圆角这些直接影响使用体验的细节特征，不会为了建模省事简化掉这些关键结构。

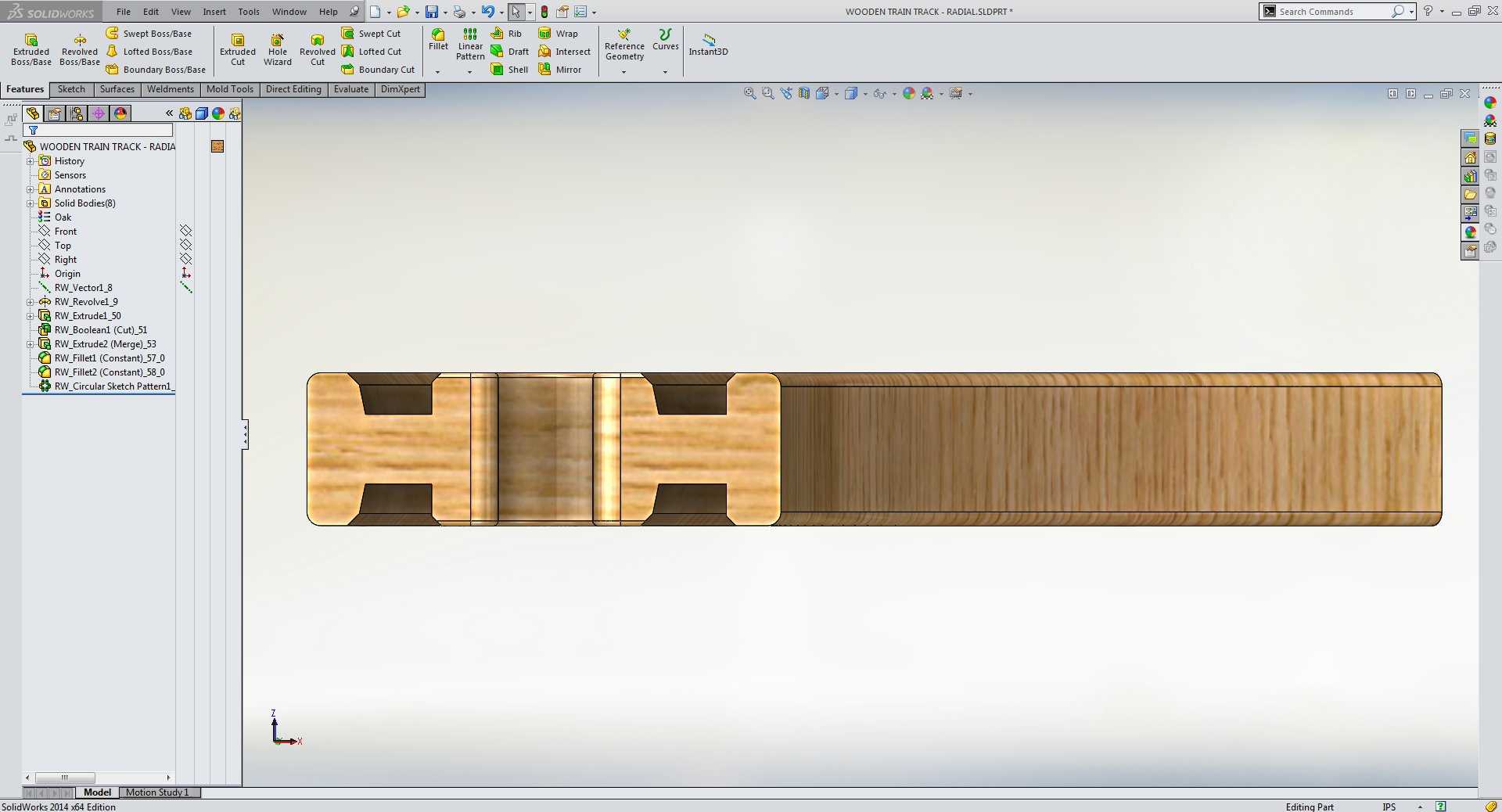

　　从产品功能特性来看，轨道上表面设置的两道平行凸筋是核心导向结构，凸筋的间距严格匹配木质小火车的轮距，凸筋高度控制在3mm，既能够保证列车行驶时不会脱轨，又不会因为凸筋过高导致车轮卡滞；轨道两端的拼接结构采用不对称的公母榫设计，公端为带定位凸点的榫头，母端为对应尺寸的榫槽，拼接时无需额外连接件即可实现紧配，多次拆装后依然能够保持足够的连接强度，不会出现轨道松脱断开的情况。轨道底面做了整面的平面处理，放置在平整桌面时不会出现翘边、晃动的问题，边缘全部做了R2的圆角处理，避免木质边缘的毛刺划伤使用者。

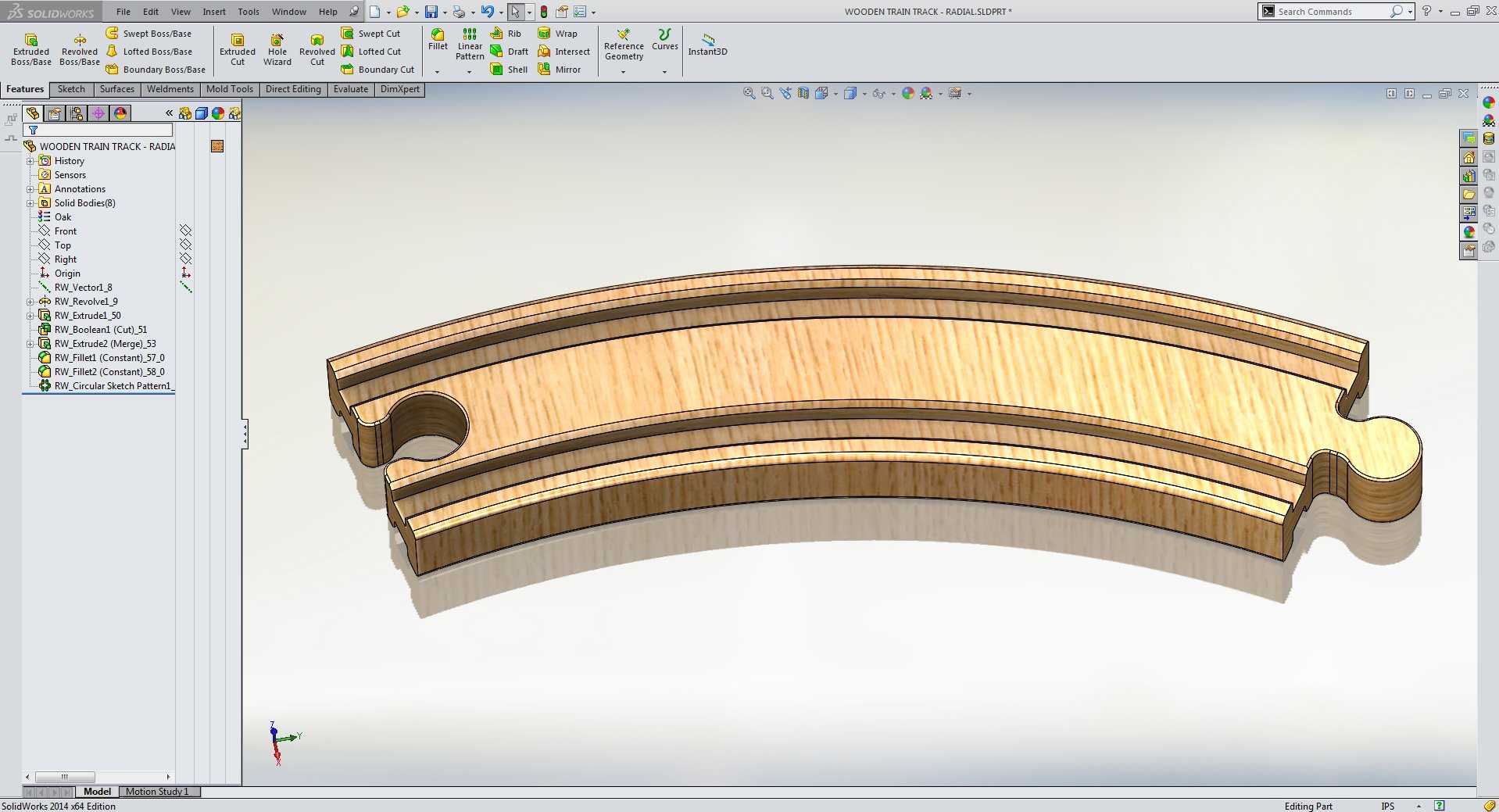

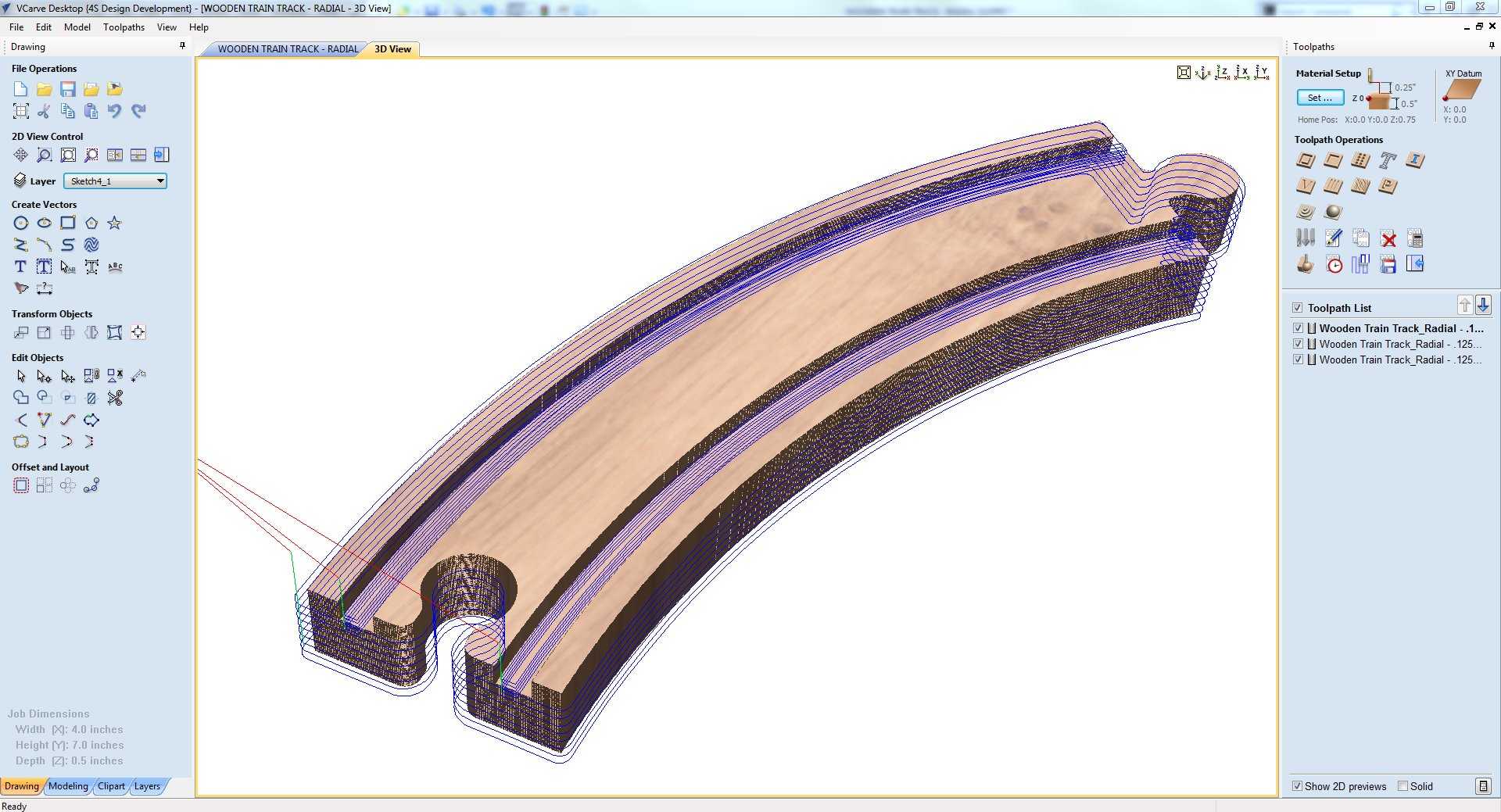

　　外形尺寸与安装边界方面，单段弧轨的内弧曲率半径为标准的200mm，外弧半径为240mm，轨道本体宽度40mm，整体厚度12mm，两端拼接结构的配合公差控制在±0.1mm，既保证拼接时的顺畅度，又不会因为间隙过大导致列车行驶到拼接位置时出现卡顿。针对数控加工做的结构优化主要体现在几个方面：首先是所有的内角位置都做了R1的圆角过渡，避免木工铣刀加工时出现清角困难的问题，不需要后续额外的人工修挫工序；其次是轨道的上下表面都预留了0.2mm的加工余量，可在CNC开料后通过一次平面砂光工序达到成品的表面粗糙度要求，减少加工工序的流转；拼接榫头的位置做了0.1mm的拔模斜度，方便加工完成后工件从夹具上取下，也能降低拼接时的装配阻力。

　　实际生产验证阶段，这类逆向优化后的轨道结构，采用榉木或者荷木作为基材时，一次加工合格率能够达到98%以上，拼接后的轨道环线平整度误差不超过0.5mm，小火车在轨道上行驶时无明显颠簸、卡滞问题，反复拆装500次以上拼接结构依然能够保持足够的抱紧力，不会出现轨道松脱的情况。相较于正向从零开始设计的轨道结构，这种基于成熟样件逆向优化的结构，不需要反复调整曲率和拼接尺寸，能够大幅缩短产品开发周期，同时保留原有成熟产品的使用体验，避免新设计容易出现的拼接不畅、脱轨等常见问题。在结构细节上，还针对木质材料的湿胀干缩特性，在榫槽位置预留了0.15mm的膨胀间隙，避免空气湿度变化导致木材膨胀后出现拼接困难的问题，轨道的非配合面全部做了封闭漆处理，减少木材吸湿变形的概率，延长产品的使用寿命。
