外啮合齿轮泵泵体结构三维设计

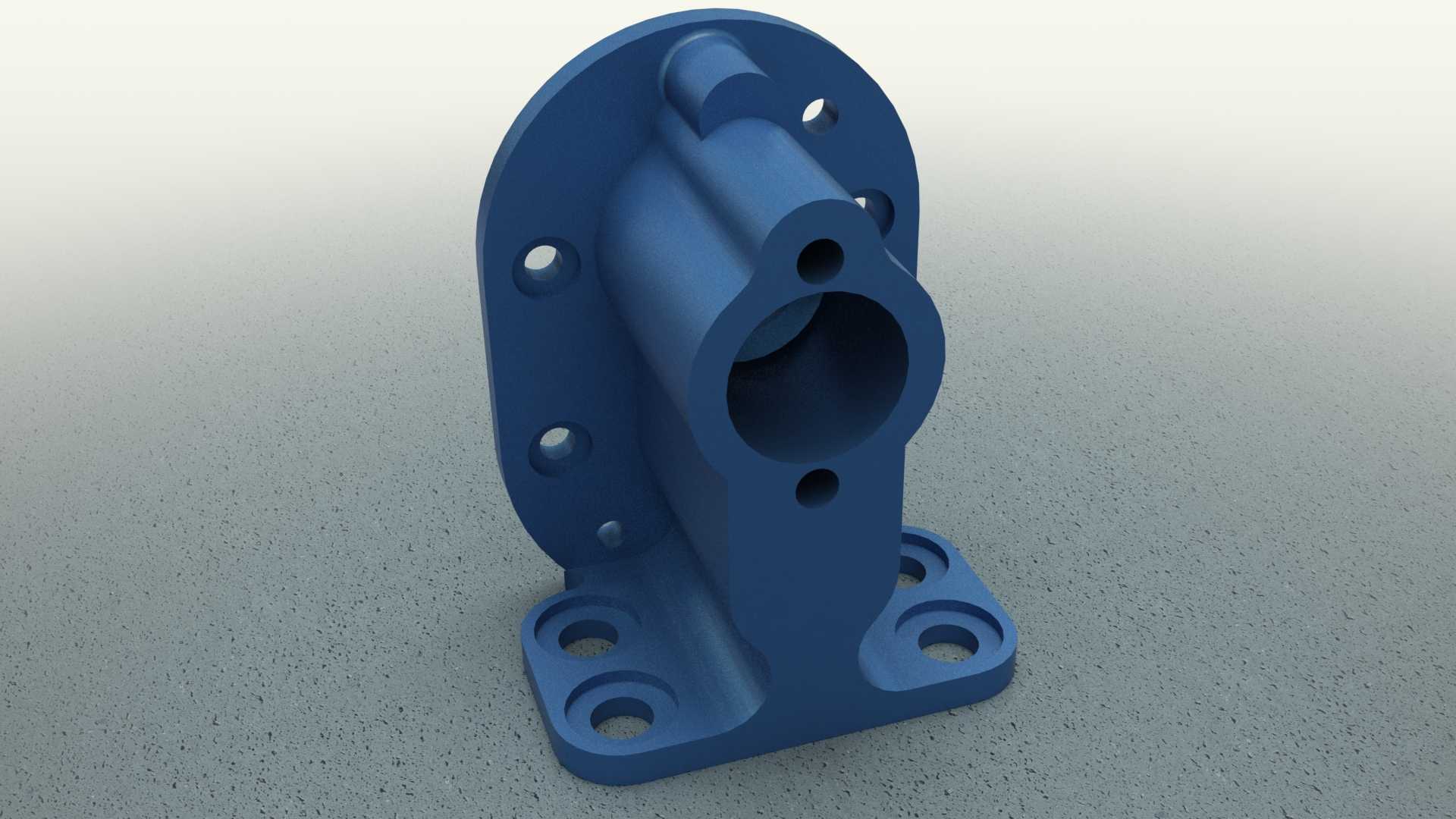

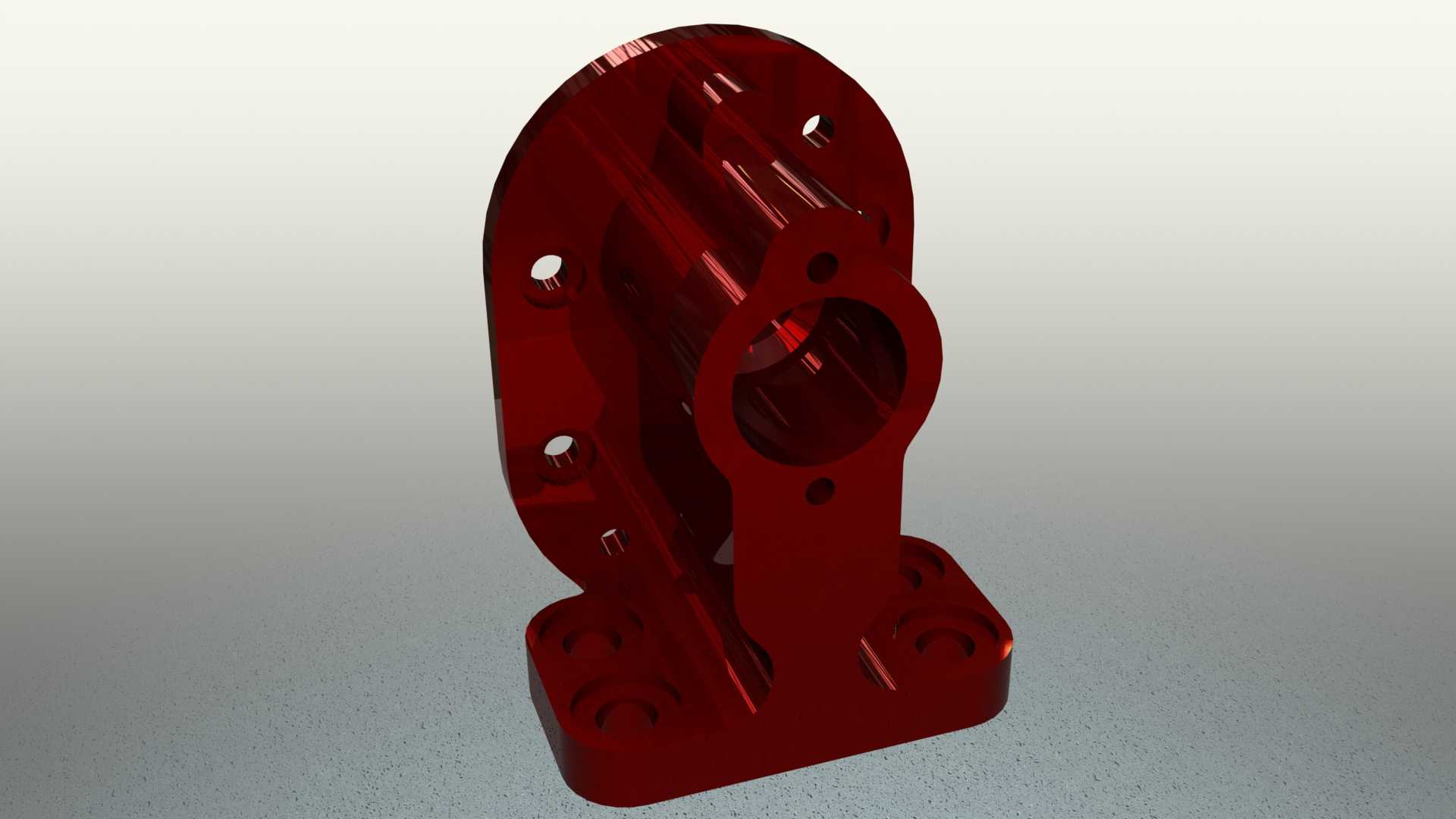

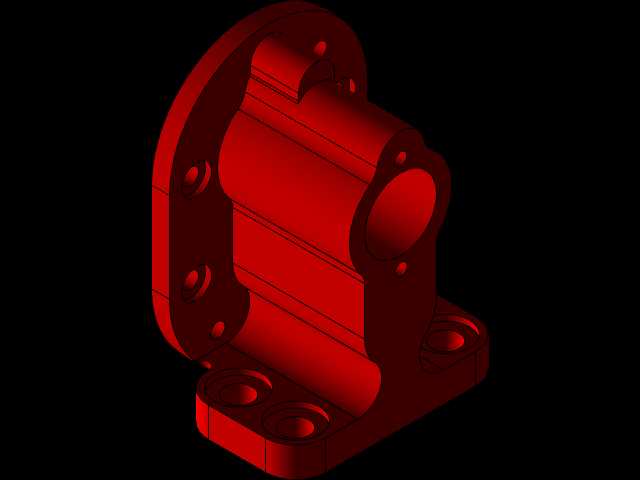

　　在化工流体输送、液压动力传输、润滑系统供油等工况场景里，齿轮泵的核心承压壳体也就是泵体，是决定整泵运行可靠性、容积效率与安装适配性的核心结构件，本次呈现的外啮合齿轮泵泵体结构，完全围绕实际工业场景的使用需求完成结构设计，没有冗余的造型修饰，所有结构特征都服务于功能实现与装配适配。从实际安装边界来看，该泵体采用侧置法兰对接+底部脚座固定的组合安装形式，底部的安装脚座设置了四个带沉孔的螺栓过孔，孔位间距按照常规中小排量齿轮泵的安装规范设计，沉孔结构可以让内六角螺栓安装后头部完全埋入座体，不会突出底座平面影响安装贴合度，脚座与主体腔体之间做了渐变式的加强筋过渡，避免泵体在承压运行或者安装紧固时出现应力集中导致的壳体开裂。侧部的圆形对接法兰是泵体与端盖配合的核心定位面，法兰上均匀分布的六个螺栓孔按照圆周等角度排布，保证端盖压紧时受力均匀，不会出现局部密封失效的问题，法兰端面预留的密封槽位可以适配O型密封圈或者纸质密封垫片，满足不同压力等级下的密封需求，避免输送流体时出现外泄漏。泵体的主体腔体是容纳一对外啮合齿轮的核心空间，腔体的内壁轮廓按照齿轮的齿顶圆轨迹做了精准的适配设计，间隙控制在合理的公差范围内，既可以保证齿轮转动时不会与壳体内壁发生刮擦，又能尽可能缩小齿顶与壳壁的间隙，减少高压腔流体向低压腔的内泄漏，提升泵的容积效率。腔体上方延伸出的两个通油口，分别对应泵的吸油腔与压油腔，通油口的内孔尺寸按照流量流速要求设计，

　　通油口端部的法兰结构可以直接与输油管路对接，接口处的密封面做了精加工处理，保证管路连接后的密封可靠性。从设计思路上看，该泵体完全遵循了齿轮泵的工作原理进行结构排布：齿轮在腔体内啮合转动时，吸油侧的轮齿脱开啮合让腔体容积增大形成负压，将流体吸入泵腔，随着齿轮转动流体被裹挟在齿槽与壳壁形成的密闭空间里输送到压油侧，压油侧轮齿进入啮合让腔体容积减小，将流体压出到管路中，泵体的腔体轮廓、油道走向都完全匹配这个工作过程，没有多余的流道突变，尽可能降低流体在泵内的流动阻力。在材质适配性上，该泵体的结构设计既可以满足铸铁材质的铸造工艺要求，所有转角位置都做了铸造圆角过渡，避免铸造时出现应力集中或者浇铸缺陷，也可以适配铝合金压铸的工艺需求，

　　壁厚设计均匀，不会出现局部过厚导致的缩孔问题。实际使用中，这类泵体可以适配粘度范围较宽的流体输送，从低粘度的液压油、润滑油到高粘度的树脂、糖浆类介质都可以适配，在小型液压站、机床润滑系统、化工流体计量输送、燃油输送等场景都有广泛应用。泵体上预留的多个小孔结构，分别对应定位销孔、泄油孔、工艺孔的功能：定位销孔用于泵体与端盖装配时的精准定位，保证齿轮轴的安装同轴度，避免齿轮转动时出现偏磨；泄油孔用于将泄漏到轴承腔的流体引导回吸油腔，既可以避免轴封位置承受过高压力导致泄漏，也能减少流体的浪费；工艺孔则是加工腔体内部流道时预留的结构，加工完成后会用螺塞封堵，保证腔体的密闭性。从外形尺寸的适配性来看，该泵体的整体轮廓紧凑，没有突出的冗余结构，

　　安装脚座的高度设计预留了足够的扳手操作空间，安装或者检修时可以方便地拧动底部的固定螺栓，侧部法兰的外径尺寸与同排量的常规齿轮泵具备互换性，可以直接替换同规格的老旧泵体，不需要对原有安装基座和管路进行改动，降低设备维护的改造成本。结构设计时充分考虑了承压需求，泵体的壁厚按照额定工作压力下的强度要求计算确定，高压侧的腔体壁做了局部加厚处理，承受压油腔的高压流体冲击时不会出现壳体变形，长期运行也不会出现壁厚疲劳导致的开裂问题。油道的内壁过渡位置都做了圆弧处理，避免流体在拐角位置形成涡流产生噪音和气蚀，延长泵的使用寿命。轴承安装位的同轴度公差在设计时做了严格的约束，保证两根齿轮轴安装后平行度符合要求，齿轮啮合时间隙均匀，不会出现局部载荷过大导致的齿面磨损或者轴承受力异常。
