航空发动机涡轮叶轮精密三维结构设计

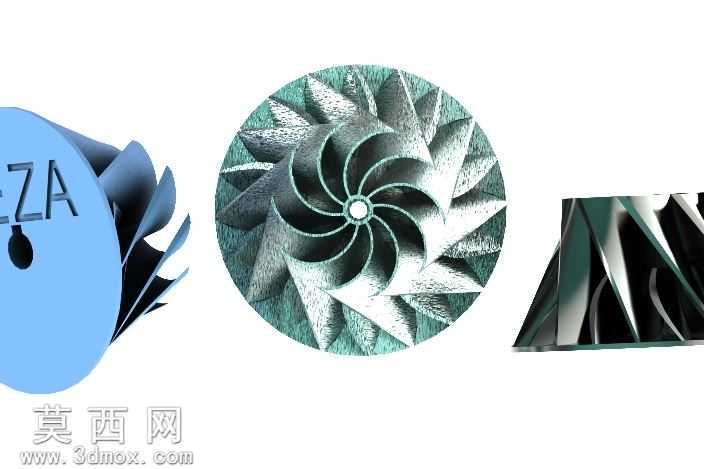

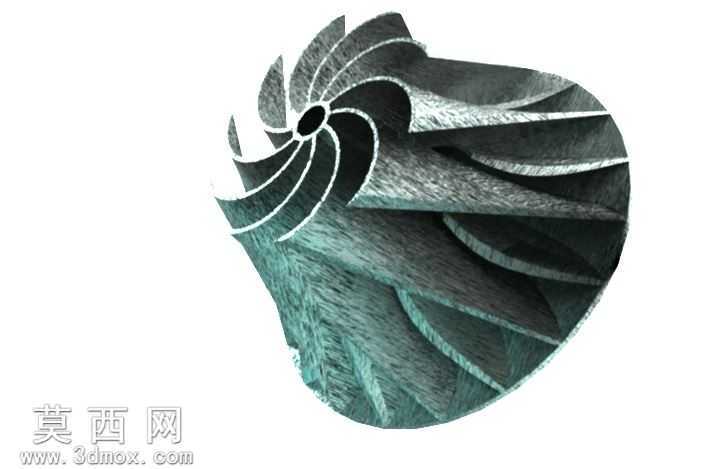

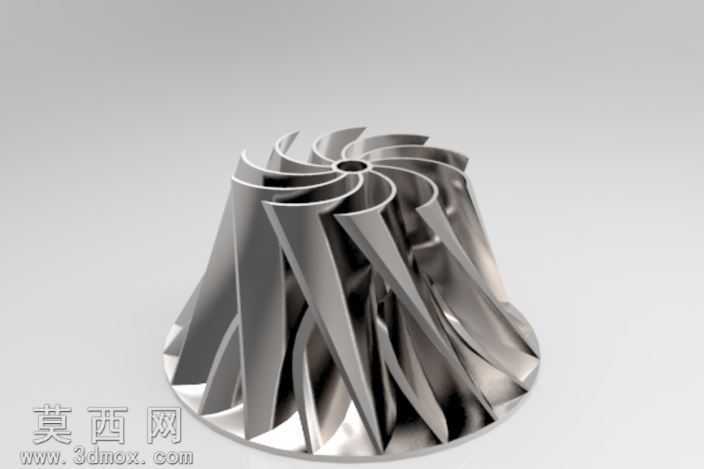

本作品为涡扇发动机核心涡轮叶轮的三维参数化建模成果，建模过程严格遵循航空发动机涡轮部件的气动设计与结构设计规范，首先基于涡轮叶片的气动型线数据，通过三维草图绘制完成叶片叶根、叶身、叶顶的轮廓线构建，精准还原了叶片沿径向的扭转角度变化与翼型截面渐变特征，保证叶片流道符合气动效率要求。建模阶段采用多截面实体、布尔运算、阵列特征等操作完成整体结构搭建，首先完成中心轮毂基体的建模，轮毂采用锥台型结构，匹配叶片安装角度的径向渐变需求，保证每片叶片与轮毂的衔接处过渡顺滑，无应力集中的尖锐棱角。叶片部分采用变厚度设计，叶根位置厚度更大以满足高速旋转下的结构强度要求，叶顶位置厚度收窄，兼顾气动性能与减重需求，所有叶片沿轮毂圆周方向均匀阵列，阵列角度与叶片数量严格匹配真实涡扇发动机涡轮的设计参数，保证整体结构的动平衡性能。渲染阶段采用金属不锈钢材质，调整材质的反射率、粗糙度参数，还原高温合金加工后的金属质感，通过环境光与定向光源的组合打光，突出叶片曲面的流畅弧度与结构层次感，清晰展现叶片之间的流道空间结构。设计过程中重点考量了涡轮叶轮在高温高速工况下的结构合理性，叶片与轮毂的衔接位置做了圆角过渡处理，避免应力集中导致的结构失效，中心轴孔的尺寸与定位特征符合装配要求，可直接用于后续的装配仿真、有限元分析或者数控加工编程参考。整体模型曲面精度高，特征完整无缺失，既还原了真实涡轮叶轮的复杂曲面结构，也兼顾了三维模型的可编辑性，能够直观展现涡扇发动机核心动力部件的精密结构特征，为航空发动机相关的结构学习、原理演示提供精准的三维数字化参考。
