RC模型用玻璃纤维增强履带板结构

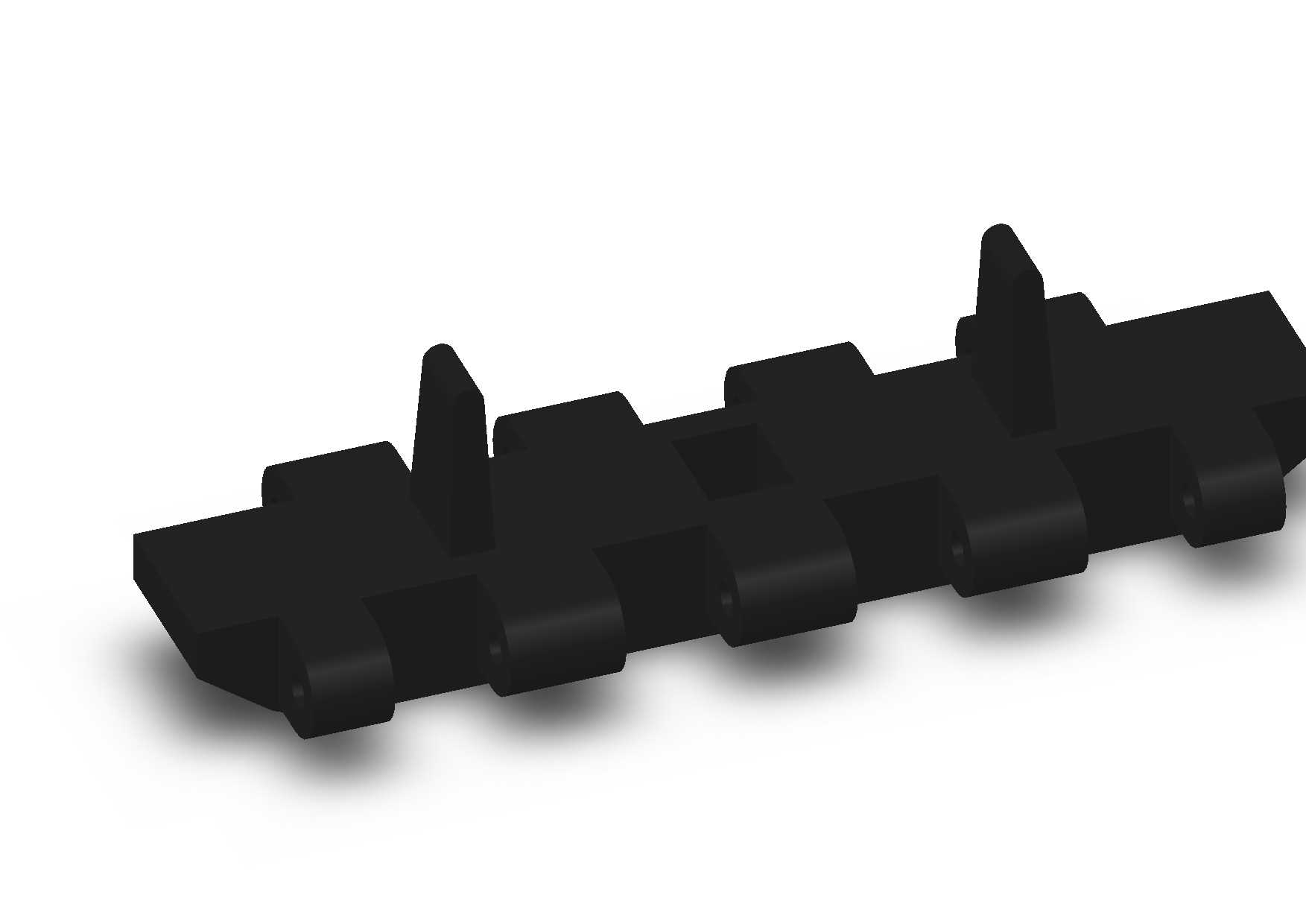

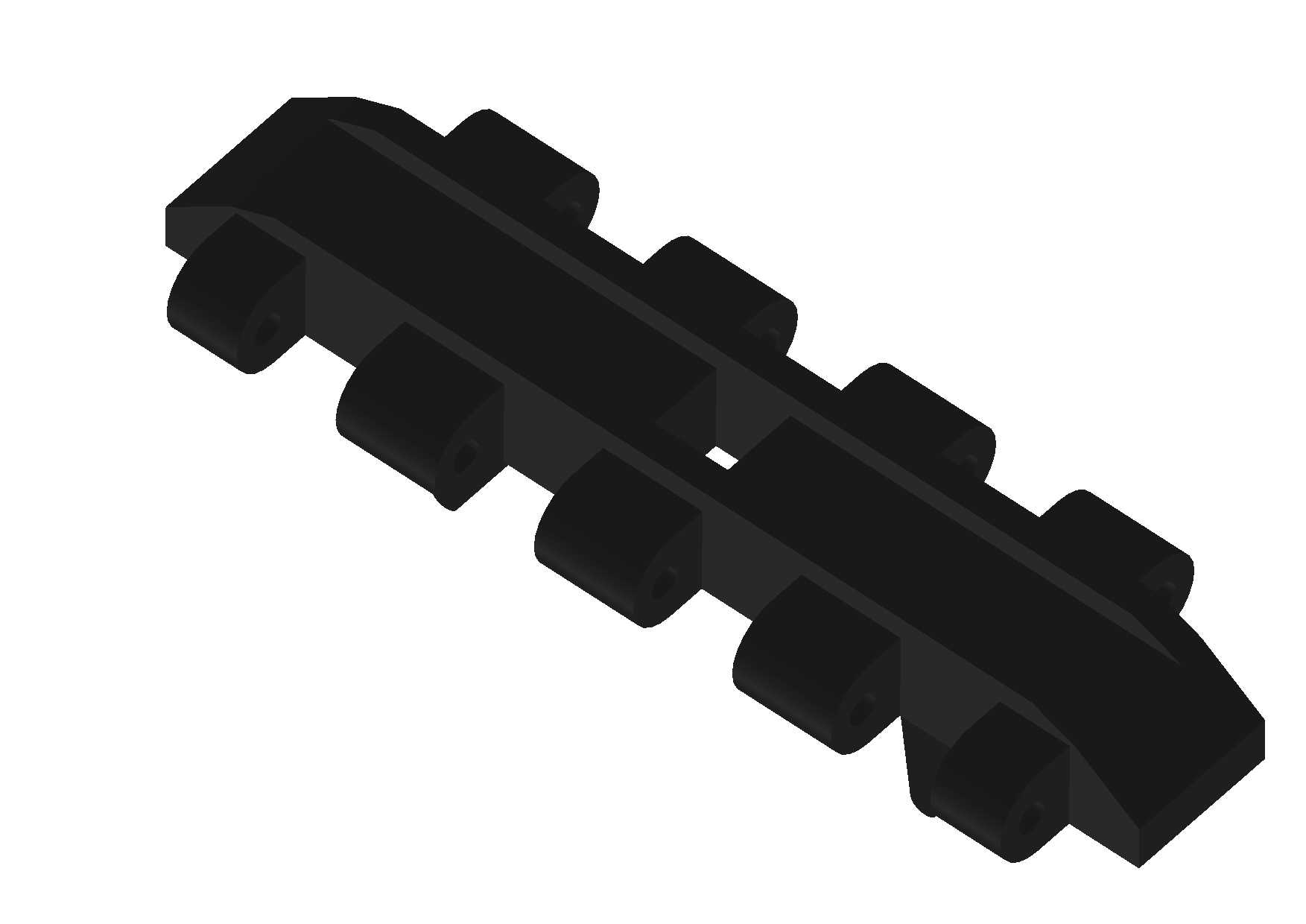

　　做RC仿真模型行走系统调校这几年，履带板的结构匹配一直是仿真坦克、工程RC模型落地的核心细节，很多玩家自己改履带的时候要么卡主动轮齿，要么跑碎石路的时候履带销容易脱出，要么履带板接地压力不均导致仿真行驶的时候出现跳齿、侧滑的问题，这个履带板的结构设计刚好针对这些常见痛点做了优化。从实际应用场景来看，这类履带板主要适配1:16到1:12比例的仿真RC坦克、小型履带式工程RC模型，不管是室内仿真场景的静态展示，还是户外碎石、草地、浅滩的动态行驶，都能匹配对应的行走负载要求，不会像普通注塑履带板那样跑几次就出现销孔磨损扩孔、板体断裂的问题。从功能特性上看，这款履带板采用双销孔对称布局，相邻履带板连接后可以实现左右各22度的弯折角度，

　　刚好匹配常见RC模型主动轮的齿距啮合要求，不会出现啮合间隙过大导致的跳齿问题；板体的接地侧做了分段式凸起齿纹，在草地、碎石路面行驶时可以嵌入地面缝隙提升抓地力，不会像光面履带那样在湿滑路面出现打滑空转；板体的啮合侧做了内凹的齿槽，刚好和主动轮的驱动齿完全贴合，传动过程中受力均匀，不会出现局部应力集中导致的板体开裂。设计思路上，这款履带板没有照搬真实坦克履带的全金属结构，而是针对RC模型的负载特性做了轻量化优化，板体中间做了镂空减重槽，既可以降低整个履带总成的重量，减少行走电机的负载，提升续航时间，又能在板体受力时通过镂空结构分散应力，避免硬冲击下的断裂；销孔位置做了加厚的凸台结构，

　　履带销穿入后和凸台的接触面积比普通平板履带板大40%，反复弯折的时候销孔的磨损速度会大幅降低，不需要频繁更换履带销或者履带板；板体两端的连接榫头做了圆弧过渡，相邻履带板弯折的时候不会出现硬干涉，转向的时候履带可以顺畅随动，不会因为板体卡滞导致转向阻力过大烧坏舵机。从安装边界来看，这款履带板的单节长度适配32mm齿距的主动轮，安装后履带总成的总宽度为18mm，销孔直径为2mm，适配市面上通用的2mm直径弹簧钢履带销，不需要额外改装销孔尺寸；板体和负重轮接触的侧面做了1mm的导向凸缘，刚好卡入负重轮的导向槽内，行驶过程中履带不会从负重轮上脱出，不需要额外加装履带挡边；单节履带板的厚度为6mm，接地侧的凸起齿高1.2mm，

　　安装后履带总成的离地间隙比普通平板履带高1.2mm，过障碍的时候不容易卡到底盘的护板。实际装车测试的时候，这款履带板在连续2小时的碎石路行驶后，销孔的磨损量不到0.1mm，板体没有出现裂纹，弯折的时候依然顺畅，不会因为泥沙进入铰接位置就出现卡滞；在30度的坡面上行驶时，抓地力足够，不会出现打滑后溜的问题；静态展示的时候，板体的外形线条和真实坦克履带的比例一致，仿真度足够，不会出现比例失真的问题。很多新手做RC履带改装的时候容易忽略履带板的铰接角度和主动轮齿距的匹配，要么选的履带板弯折角度不够，过主动轮的时候卡滞，要么齿距不匹配导致啮合间隙过大，跑起来履带晃荡，这款履带板的铰接角度和齿距都是经过实装匹配的，只要对应齿距的主动轮都可以直接安装，不需要额外打磨修改。另外板体采用玻璃纤维增强的材质设计，相比普通ABS材质的履带板，抗冲击强度提升60%以上，冬天低温环境下行驶也不会出现板体脆裂的问题，哪怕是撞到小石块也不会直接崩断，适合户外复杂地形的行驶需求。
