低氮脉冲燃烧立式加热锅炉结构设计

　　在商用集中供热、小型工业工艺加热、民用分布式采暖场景中，传统常压燃气锅炉普遍存在燃烧不充分、氮氧化物排放超标、热效率偏低的问题，尤其是在人口密集的商住楼宇、对排放要求严苛的工业园区配套供热场景，常规燃烧结构的加热设备已经很难适配现行的环保管控要求。这款立式结构的脉冲燃烧加热设备，正是针对这类场景的痛点完成的结构设计，整体采用立柜式集成布局，将燃烧腔体、换热管路、控制模块、水路接口全部整合在单一柜体内，大幅压缩设备的占地空间，适配狭小的设备间安装需求。

　　从实际功能落地的角度看，设备核心采用脉冲燃烧原理，通过燃烧腔内的周期性压力振荡，让燃气与空气在进入燃烧室前就完成充分预混，燃烧过程中火焰面在脉冲气流作用下不断扰动，既避免了局部高温区的持续存在，从源头抑制热力型氮氧化物的生成，实现极低NOx的排放表现，同时脉冲气流可以持续冲刷换热管壁面，破坏管壁表面的滞留边界层，大幅提升烟气与水路之间的换热效率，减少排烟热损失。设备顶部集成的嵌入式控制模块，预留了参数显示、运行状态调节的交互界面，运维人员无需拆解设备外壳，就可以直接在设备顶部完成燃烧功率设定、出水温度校准、故障状态查询的操作，适配日常运维的操作习惯。

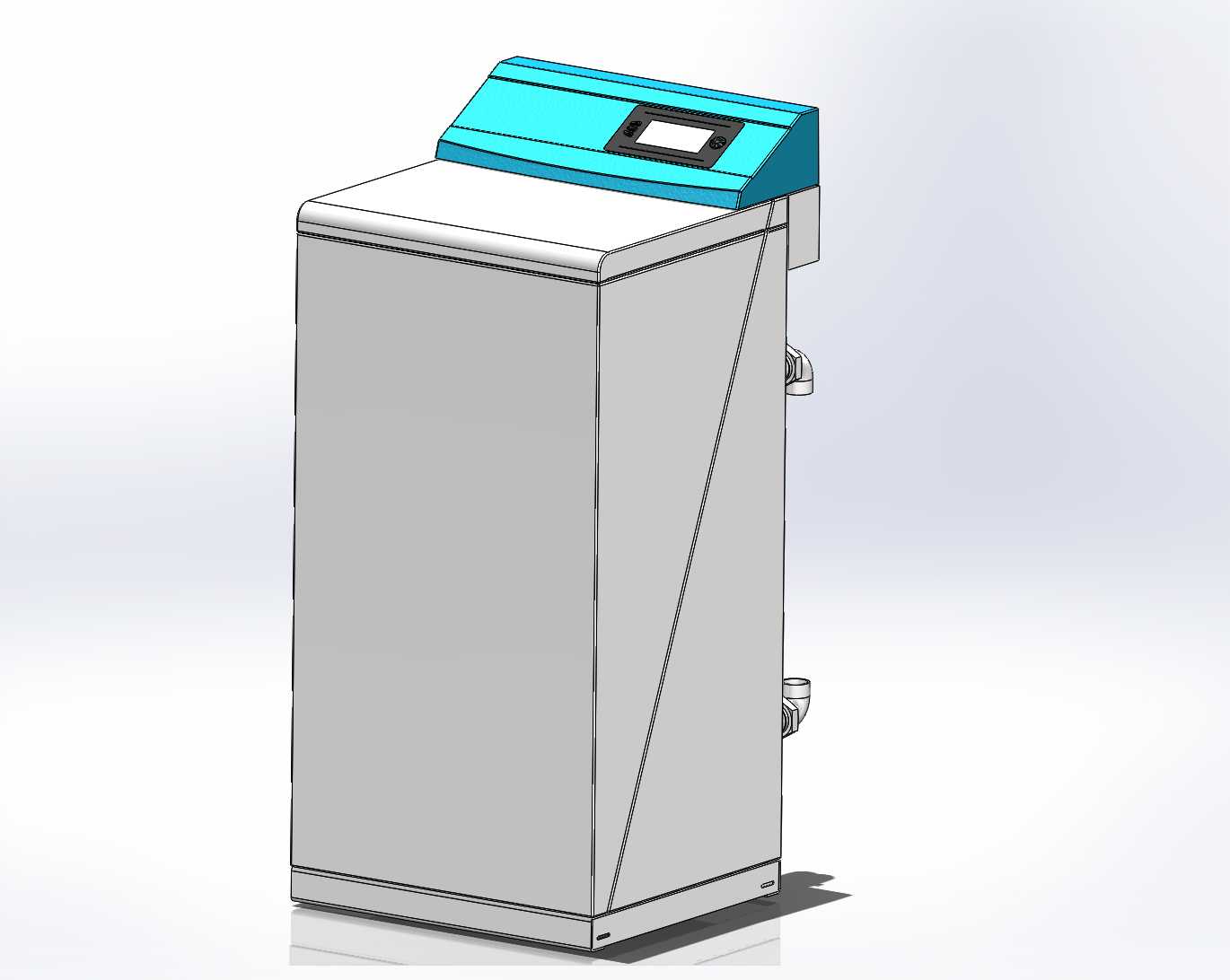

　　结构设计阶段，首先考虑的是安装边界的适配性，整体柜体采用直立长方体构型，底部预留平整的安装支撑面，无需额外搭建高位基础，只要在平整的硬化地面就可以完成就位固定；设备侧部分别预留进水、出水以及烟气排放的接口位置，接口高度匹配常规供热管路的布设高度，现场安装时不需要额外做大幅度的管路弯折调整，降低现场施工的改造成本。柜体侧面的斜向加强筋结构，并非单纯的外观造型设计，而是针对立式柜体的侧板刚度做的补强，因为设备内部的燃烧腔体在脉冲工作过程中会产生持续的微幅振动，普通平板侧板长期在振动环境下容易出现焊缝疲劳开裂、共振异响的问题，通过斜向压筋的结构设计，在不额外增加板材厚度的前提下，将侧板的结构刚度提升40%以上，既控制了设备整体重量，也避免长期运行的结构失效风险。

　　设备顶部的控制舱采用略微倾斜的造型设计，一方面是让操作界面形成符合人体工程学的观察角度，运维人员站在设备正前方不需要过度仰头就可以清晰读取屏幕上的运行参数，另一方面倾斜的顶面结构可以避免顶部积灰、积水，即使设备间存在顶部滴水、落尘的情况，异物也会顺着倾斜面滑落，不会堆积在操作界面周边影响按键或者触控操作。设备内部的燃烧器与换热管路采用同轴嵌套的布局方式，燃烧腔位于柜体中心位置，换热管路环绕燃烧腔呈螺旋状布设，让燃烧产生的高温烟气可以在流动过程中全程与水路完成热交换，最后低温烟气从侧部的排烟接口排出，这种布局也让设备整体的重心保持在柜体中心轴线上，吊装转运过程中不会出现重心偏移的问题，降低现场就位的操作难度。

　　针对现场安装的尺寸边界，这款设备的柜体宽度控制在常规入户门的通行宽度以内，老旧小区的设备间更换设备时，不需要拆解门框就可以直接将设备推入就位，柜体深度也适配常规壁挂或者落地安装的预留空间，不会出现设备突出墙面影响通道通行的问题。水路接口采用标准的管螺纹连接规格，和市面上主流的供热管路配件完全通用，现场安装不需要定制特殊的转接头件，大幅缩短安装施工的周期。在安全结构设计上，柜体的密封结构做了分层处理，燃烧腔所在的高温区域和顶部的电控舱之间做了隔热隔断，避免高温传导到电控区域导致元器件老化加速，同时柜体下部预留了冷凝水导流的结构，脉冲燃烧过程中产生的少量冷凝水可以顺着导流槽从指定位置排出，不会在柜体内部积存腐蚀板材或者管路。

　　从三维建模的角度看，这款设备的结构设计充分考虑了钣金加工的工艺性，所有柜体板材的折弯半径都匹配常规钣金折弯设备的加工参数，不存在过小折弯半径导致的板材开裂问题，也没有特殊的异形曲面结构，不需要开模就可以完成钣金件的加工生产，有效控制设备的制造成本。各个部件之间的连接位置都预留了足够的装配操作空间，生产组装时工人可以很方便地完成螺栓紧固、管路焊接的操作，后期运维更换部件时，也不需要拆解大量周边结构就可以触及故障部件，降低全生命周期的运维成本。
