NEMA11法兰式步进电机结构设计

　　在小型自动化设备的传动选型环节，小尺寸步进电机的安装适配性往往是结构设计阶段需要优先核对的核心要素，这款适配NEMA11法兰规格的步进电机，常被应用在桌面级3D打印机进给轴、小型点胶机位移平台、实验室精密取样装置、医疗检测试剂推送机构这类对安装空间有严格限制的场景中，这类场景普遍要求驱动元件在有限的安装边界内提供稳定的步距精度，同时兼顾接线布局的便利性，避免驱动部件与周边的传感元件、走线槽产生结构干涉。从实际功能特性来看，这款步进电机采用混合式步进结构设计，能够在低转速区间输出足够的保持扭矩，满足小负载高精度位移的传动需求，出线端采用集成式接线座设计，四相绕组的引出线通过彩色线序区分，现场接线时可以直接通过线色对应驱动器的接线端口，

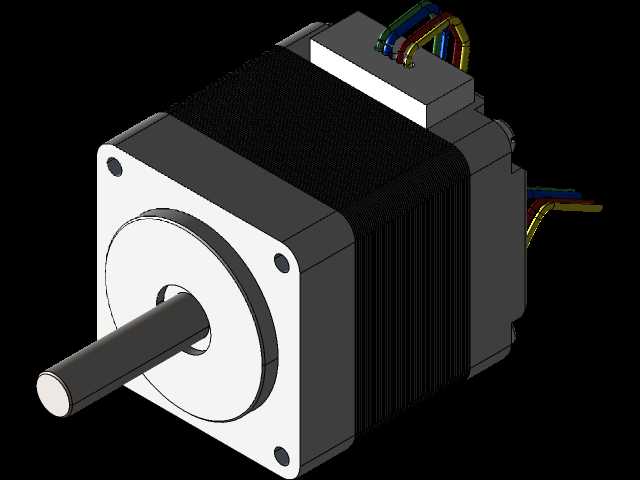

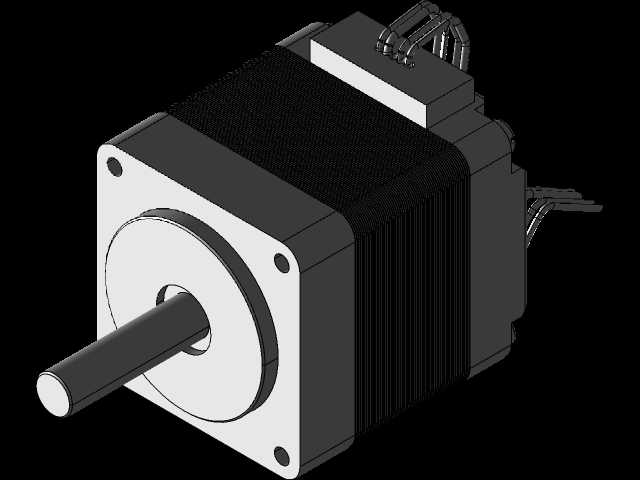

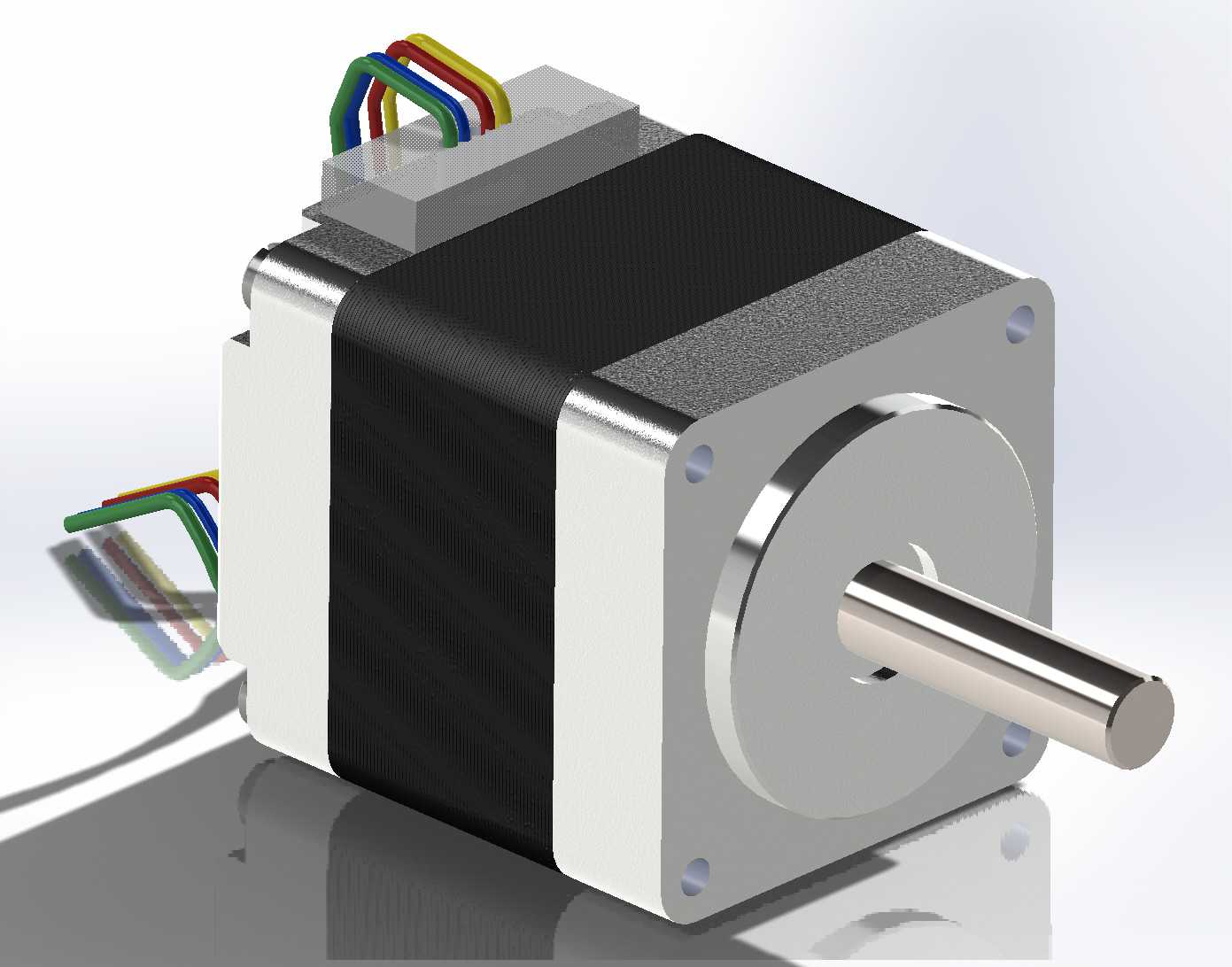

　　无需额外对线序进行通断测量，能有效缩短设备组装阶段的接线调试周期。设计层面上，这款电机的主体结构采用方形叠片定子外壳搭配前后端铝合金端盖的组合，定子叠片的压装精度直接决定了电机运行时的步距误差，端盖与定子外壳的配合采用定位止口结构，能够保证前后轴承的同轴度，避免输出轴转动时出现径向跳动，影响传动精度。输出轴采用单出轴设计，轴端做了标准的D型切削处理，配套的同步轮、联轴器可以通过顶丝直接固定在D型切面位置，相比光轴固定方式能够传递更大的扭矩，避免频繁正反转时出现轴与连接件的相对滑动。安装边界方面，这款电机严格遵循NEMA11法兰的安装尺寸规范，法兰端的安装孔位采用对称分布设计，安装孔中心距、输出轴伸出长度、轴径、

　　机身总长都符合通用的安装互换标准，在做设备结构设计时，只要安装位按照NEMA11法兰的标准尺寸预留，就可以直接替换同规格的不同品牌电机，无需重新调整安装板的孔位或者周边的结构避让空间。机身的方形外壳设计也方便在安装时做周向定位，安装板上可以额外加装防转挡片贴合电机外壳平面，避免电机在频繁启停的冲击下出现安装松动。在实际建模装配过程中，需要重点核对电机本体与安装板的贴合面公差，接线座的伸出方向要预留足够的走线弯曲半径，避免线缆在设备运行过程中与运动部件产生摩擦，同时要注意输出轴与负载连接件的轴向间隙预留，不能让输出轴承受额外的轴向力，否则会加速端盖内轴承的磨损，缩短电机的使用寿命。对于做小型精密设备结构设计的工程师来说，

　　这类标准法兰的步进电机三维模型可以直接导入装配体中做干涉检查，提前核对安装空间、走线位置、传动对接的尺寸匹配度，减少实物加工阶段出现的结构适配问题，尤其是在多轴联动的小型位移平台设计中，多个电机的安装位置往往排布紧凑，提前通过三维模型核对每个电机的接线座朝向、机身与相邻导轨、滑块的间隙，能够有效避免后期组装时出现部件干涉需要返工修改安装板的情况。另外这款电机的机身散热面为方形外壳的四个侧面，在密闭的设备腔体内部安装时，可以在电机外壳与设备安装机架之间预留导热接触路径，帮助电机在长时间运行时散出绕组产生的热量，避免电机过热导致扭矩下降或者驱动器触发过流保护。
