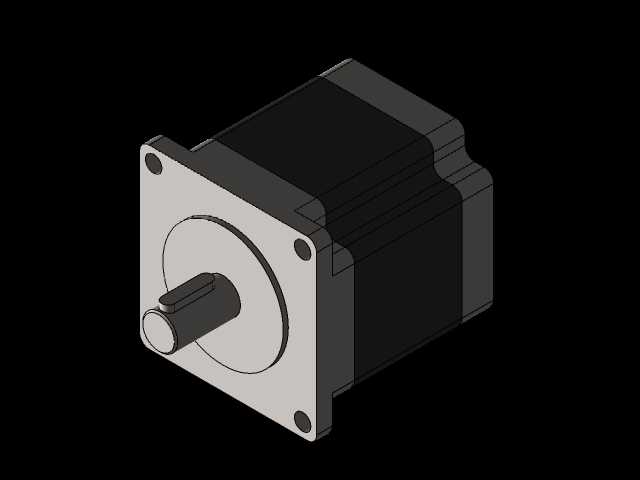

Nema23规格56mm机身步进电机结构

　　在桌面数控设备、小型自动化输送单元、3D打印运动轴以及非标专机的进给机构设计中，Nema23规格的步进电机是选型阶段绕不开的核心驱动部件，本次呈现的56mm机身长度款Nema23步进电机结构，完全贴合市面通用量产型号的实际安装与外形尺寸，可直接用于设备的布局干涉校验、安装支架配套设计以及整机运动部件的装配模拟。从实际应用场景来看，这款电机的输出扭矩区间刚好覆盖轻载到中载的开环运动控制需求，既不会像42系列步进电机那样在带动10kg以上负载滑台时出现高速段失步，也不会像86系列步进电机那样因为机身尺寸过大、自重过高，挤占小型设备的内部安装空间，在小型雕刻机的XYZ轴驱动、皮带输送线的主动辊动力输入、自动点胶机的位移平台驱动、

　　包装设备的送膜机构动力源等场景中，这款规格的电机都有极高的应用占比。从结构设计的还原思路来看，建模过程完全遵循实物的装配逻辑拆分部件：前端的方形安装法兰是整个电机的安装基准面，四个角的安装孔位严格遵循Nema23标准的56.4mm孔距规范，法兰端面到输出轴轴肩的尺寸、输出轴的直径与扁位尺寸，都和量产实物保持一致，避免设计人员在做安装板开孔、联轴器匹配时出现尺寸偏差；输出轴的扁位结构是建模时重点还原的细节，这个结构是用来和联轴器、同步轮的紧定螺钉配合，防止传动过程中轴与传动件出现相对打滑，很多新手建模时容易忽略这个扁位的深度与长度尺寸，导致后续装配时紧定螺钉无法有效顶紧，实际运行中出现传动丢转的问题。机身部分的叠片结构、

　　后端的端盖轮廓都做了写实还原，机身的方形切角结构也完全对应实物的外形，在做设备内部布局校验时，可以准确模拟电机与周边走线槽、传感器支架、设备外壳的安全间隙，不会出现建模时预留间隙足够、实际装配时电机棱角剐蹭周边部件的问题。从安装边界的尺寸来看，这款电机的法兰边长为57mm，属于标准Nema23安装尺寸，输出轴直径为8mm，轴伸长度为21mm，机身总长度从法兰端面到后端盖尾部为56mm，这个尺寸参数对应的是该法兰规格下的短机身款，自重相对更轻，适合对运动部件重量有要求的吊装轴、垂直升降轴使用，不会因为电机自重过大增加垂直轴的平衡负载。在实际选型搭配时，这款电机通常匹配2A到3A的步进驱动器，采用双极驱动接线方式，

　　建模时也预留了电机尾部出线端的空间位置，设计人员在做整机布线时，可以准确预估航插、线缆的弯曲半径，避免线缆过度弯折导致的线芯断裂问题。不同于很多简化建模的电机模型只做大致外形轮廓，这个结构模型把所有影响装配的关键尺寸都做了精准还原：法兰安装孔的沉头深度可以直接用来匹配M5内六角安装螺丝的长度，输出轴的台阶尺寸可以用来校验联轴器的轴向定位是否到位，机身侧面的安装平面可以用来搭配电机抱箍安装支架，不管是采用法兰端面直接锁附在设备立板上的安装方式，还是采用抱箍夹持机身侧面的安装方式，都能通过这个模型完成准确的装配模拟。在做设备的运动仿真时，这个模型的重心位置也和实物基本一致，可以更准确地计算垂直轴的扭矩需求，校核所选电机的扭矩裕量是否足够，避免选型时出现扭矩储备不足导致的设备运行卡顿、高速丢步问题。很多设计人员在做小型设备开发时，往往随便找个近似尺寸的电机模型凑数，等到加工完安装板、采购回实物电机才发现孔位对不上、轴长不匹配、机身和周边部件干涉，不得不重新加工零件、调整结构，既耽误项目进度也增加加工成本，这种完全贴合实物尺寸的电机结构模型，能在设计阶段就把所有装配相关的尺寸风险排除掉，大幅减少样机试制阶段的改模次数。
