立式脉冲燃烧供热锅炉结构设计

　　这款立式脉冲燃烧供热设备，主要面向小型商用建筑、独栋民居、小型工业工位的独立供热场景，可独立承担采暖、生活热水供应的热输出需求，无需依托大型集中供热管网，适配管网覆盖不到的分散式供热点位。设备整体采用立式方箱结构布局，在建模阶段就充分考虑了狭小空间的安装适配性，整机占地投影尺寸控制在0.4平方米以内，高度不超过1.2米，可直接落地安装在设备间、阳台、墙角等位置，安装时仅需预留后侧10厘米的管线接驳空间、正面40厘米的操作维护空间即可，无需额外搭建大型设备基础，普通水泥找平地面即可满足承重要求，整机满水运行总重量不超过120公斤，常规民用建筑楼板承重即可满足安装要求。从功能设计逻辑来看，

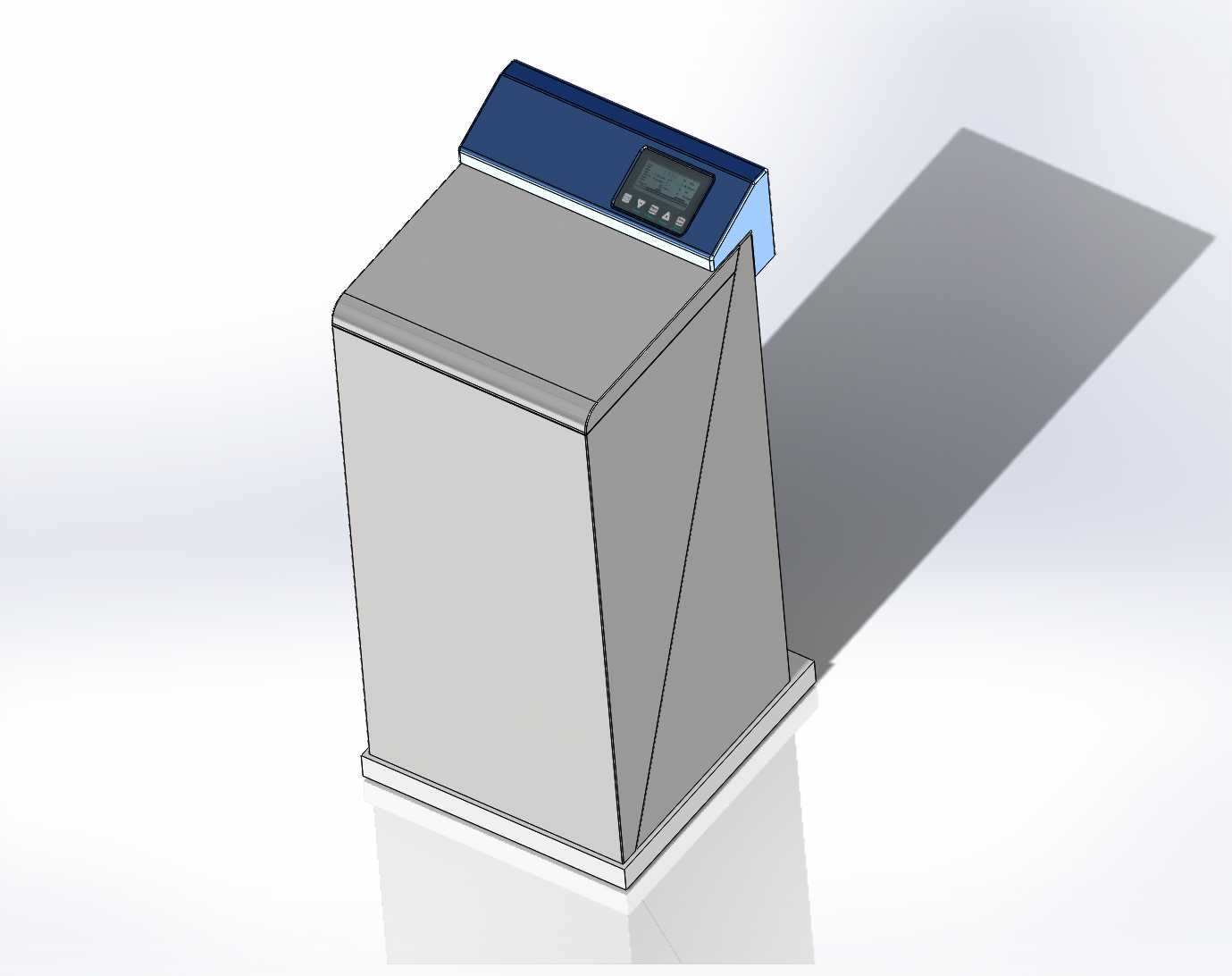

　　这款设备摒弃了传统常压锅炉的大容积储水燃烧室结构，采用脉冲燃烧原理实现热交换，燃烧过程中通过脉冲震荡强化燃气与空气的混合程度，让燃气能够实现近乎完全的燃烧反应，大幅降低不完全燃烧带来的热损失与尾气污染物排放，热交换效率比传统常压燃气锅炉高出15%以上。设备顶部倾斜布置的控制操作面板，是建模阶段结合人机工程学做的细节优化，面板倾斜角度设置为15度，操作人员站立状态下无需弯腰或垫脚即可清晰观察屏显参数、操作按键，面板区域集成了温度设定、运行状态显示、故障报警提示、燃烧档位调节的全部功能，所有操作按键做了凸起式结构设计，戴劳保手套也可完成操作，适配设备间操作的实际场景。设备外壳采用整体式冷轧钢板折弯成型结构，侧面做了斜向加强筋结构，

　　既可以提升外壳的结构刚度，避免运输、安装过程中出现外壳凹陷变形，也可以在外壳内部形成导流空腔，让燃烧产生的尾气余热先通过外壳空腔与进风做预换热，进一步回收尾气余热提升整体热效率，同时降低外壳表面温度，避免人员误触造成烫伤。设备底部设置了外翻式安装底脚，底脚上预留了膨胀螺栓固定孔，安装时可直接通过膨胀螺栓与地面固定，避免设备运行过程中因为脉冲燃烧产生的微幅震动出现移位，底脚位置还预留了燃气管、进水管、出水管、排烟管的接驳空位，所有管线接口都布置在设备后侧下部，安装完成后正面看不到外露管线，整体外观整洁。在燃烧系统的结构设计上，脉冲燃烧器布置在设备下部的燃烧室区域，燃烧室采用椭球形结构，能够更好地承受脉冲燃烧带来的交变压力，

　　避免长期运行出现结构疲劳开裂，燃烧室外侧包裹的换热层采用螺旋流道设计，让水在流道内形成湍流状态，避免出现换热死角与局部结垢问题，延长设备的维护周期。排烟口设置在设备后侧上部，排烟温度可控制在80摄氏度以内，可直接适配普通PVC排烟管，无需采用耐高温不锈钢排烟管，降低安装的材料成本。设备的控制模块做了独立的密封仓设计，与燃烧、换热区域完全隔离，避免长期运行过程中水汽、烟气渗入控制仓造成电路故障，控制仓预留了外置接线端口，可外接室内温控器，实现根据室内温度自动调节燃烧功率，进一步降低运行能耗。建模过程中所有钣金件的折弯半径、焊接预留量都按照实际钣金加工工艺参数设置，所有装配位置都预留了合理的安装公差，换热流道的壁厚按照1.2兆帕的承压标准做了强度校核，可满足常压供热系统的承压要求，设备顶部的面板与箱体之间采用卡扣式连接，无需专用工具即可拆开面板完成日常维护与故障排查，内部的燃烧器、换热组件都采用模块化快装结构，单个维护人员即可完成易损件的更换作业，无需整体拆解设备。
