螺口透明玻璃单灯灯泡结构设计

　　日常照明场景中，螺口灯泡是应用覆盖范围最广的电光源载体，从民用住宅的室内顶灯、壁灯，到工业厂区的临时检修照明、设备状态指示灯，再到商用空间的基础照明点位，都能见到这类结构的灯泡身影。做这个结构建模的时候，最先要敲定的是螺口灯头的配合边界，毕竟螺口部分是和灯座直接配合的安装位，尺寸公差留放直接决定后续装配能不能顺畅拧入，既不能过松导致接触不良、使用中脱落，也不能过紧造成安装拧入时卡滞、甚至灯头玻璃结合处受力开裂。灯头的螺纹采用通用的E型螺口规格，建模时特意还原了螺纹牙型的圆角过渡，实际生产中这个圆角是为了减少拧入时的金属切削磨损，同时避免尖锐牙型对安装人员手部造成划伤，螺纹尾部的绝缘触点位置也做了凸起限位，和灯座内部的导电弹片对应，

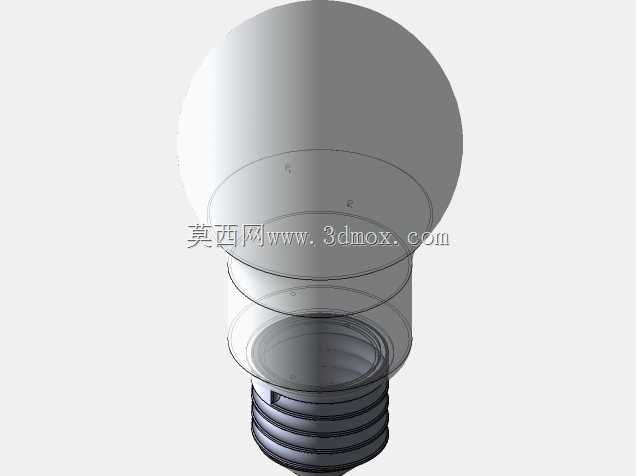

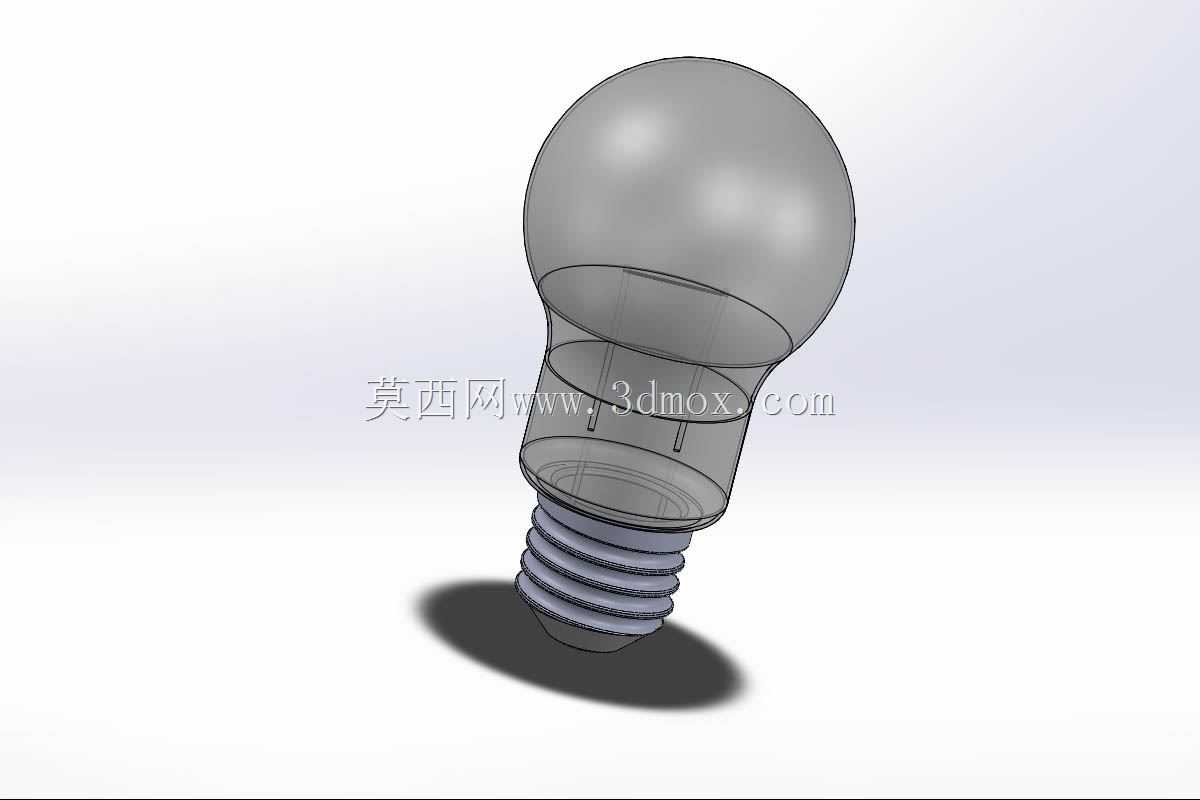

　　保证通电接触的可靠性。泡壳部分采用的是经典的A形泡轮廓，也就是大家熟悉的梨形圆头结构，这种外形不是随意设计的，一方面是玻璃吹制工艺中，这种曲面的壁厚均匀性更容易控制，吹制过程中玻璃料的延展应力分布更均匀，减少冷却后的开裂概率；另一方面这种曲面的透光扩散效果更好，点光源发出的光线经过曲面折射后，能形成更大范围的漫射照明，减少局部眩光。建模时泡壳做了半透明的材质表现，还原实际玻璃的透光质感，内部预留了灯丝支撑结构的安装空间，从泡壳颈部到灯头的结合位置做了加厚的封接边，这个位置是玻璃和金属灯头的结合处，实际生产中是通过胶泥或者压接工艺固定，建模时特意做了台阶过渡，避免直角结构造成的应力集中，毕竟灯泡在运输、安装过程中这个位置是受力薄弱点，

　　台阶结构能分散结合处的外力，降低破损概率。很多新手做灯泡建模的时候容易忽略泡壳内部的空腔结构，直接做成实心玻璃，实际上泡壳内部是抽真空或者充入惰性气体的空腔，空腔的轮廓和外部泡壳要保持均匀的壁厚差，一般壁厚控制在0.5-1mm之间，这个厚度既能保证玻璃的结构强度，又不会因为过厚影响透光率。灯头部分的金属外壳做了细微的防滑滚花结构还原，实际产品中这个滚花是为了安装时增加手部摩擦力，哪怕手上有轻微汗渍也能顺畅拧动，不会打滑。从安装边界来看，整个灯泡的最大外径在泡壳的圆头位置，长度方向从灯头尾部触点到泡壳顶端的总长度要匹配常规灯座的容纳深度，不能出现泡壳顶住灯罩、灯头拧不到位的情况。在设备指示灯的应用场景里，

　　这类小功率螺口灯泡还会搭配有色泡壳使用，建模时的曲面结构可以直接复用，只需要修改材质颜色参数就能适配红、黄、绿等不同指示色的需求，不用重新调整整体轮廓。做结构练习的时候拆解这个模型，能很好地理解曲面建模中壁厚均匀性的控制方法，还有不同材质部件结合处的结构处理逻辑，比如金属和玻璃两种不同膨胀系数的材料连接，怎么通过台阶结构、过渡圆角来抵消温度变化带来的应力差，毕竟灯泡点亮时会产生热量，金属灯头和玻璃泡壳的热膨胀系数不一样，如果结合处是直角硬连接，反复冷热循环后很容易出现玻璃开裂的问题，而过渡台阶和胶层容纳槽的设计，就能给两种材料的形变留出缓冲空间。另外泡壳底部和灯头衔接的颈部位置，做了向内收的锥度过渡，这个锥度一方面是配合灯座入口的导向倒角，安装时能自动对中，不用刻意对准螺纹就能顺畅拧入；另一方面这个锥度位置也是泡壳强度较高的部位，安装时手部捏在这个位置施力，不容易捏碎薄玻璃的泡壳主体。很多人觉得灯泡结构简单，实际上每一处曲面、每一个台阶的尺寸都是经过几十年实际应用迭代出来的，没有多余的结构，每一处设计都对应着生产工艺、装配使用、寿命可靠性的实际需求，比如螺口灯头上的两个小压接点，建模时也做了还原，这两个点是把金属灯头壳体和内部的绝缘芯压接固定的位置，位置要对称，压接深度不能过深，否则会破坏内部绝缘层造成短路，也不能过浅导致灯头壳体和绝缘芯松脱。
