带曲面纹理的塑料饮料瓶结构设计

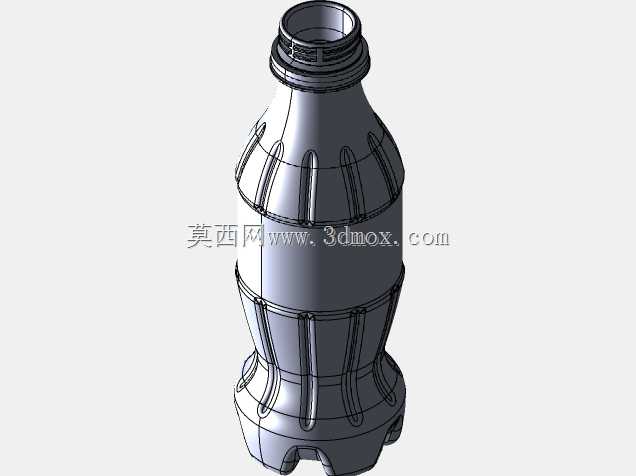

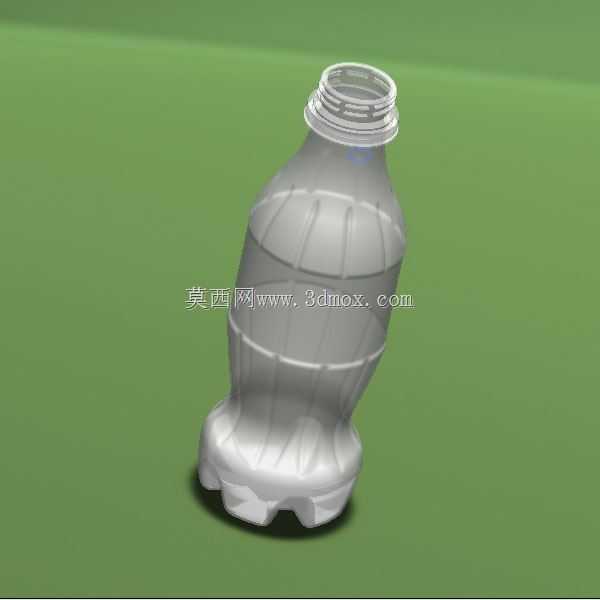

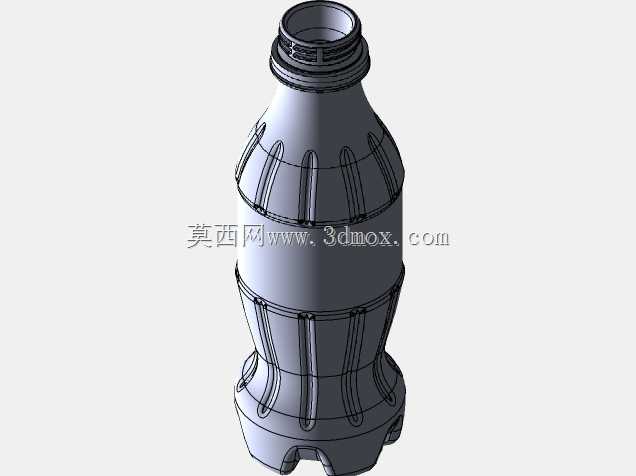

　　日常接触的PET饮料瓶看似是普通的民用包装制品，实则在工业测试、夹具验证场景中是非常典型的被测对象，这类带复杂曲面、变壁厚、非规则回转体的工件，恰恰能暴露夹持机构、末端执行器设计中的诸多细节问题。很多刚接触机器人夹持设计的工程师，习惯用规则方块、标准圆柱体做验证件，等到实际上线面对异形工件时，往往出现夹持打滑、接触应力集中、姿态偏转的问题，而这类量产级的饮料瓶，曲面过渡自然，瓶身有不同曲率的加强筋、防滑纹理，底部有花瓣状的支撑凸台，瓶口有标准的螺纹衔接结构，用来做夹持测试的适配性验证，比标准测试件更贴近真实生产场景。从结构设计角度看，这个瓶型的曲面分段逻辑非常清晰，瓶口段是等直径的螺纹安装位，预留了标准的瓶盖旋合行程，

　　螺纹牙型采用通用的锯齿形密封牙，既保证旋合顺畅，又能满足盛装液体时的密封要求，这一段的圆柱度公差控制要求较高，是整瓶定位的基准段，做夹持工装设计时如果以瓶口为定位基准，需要考虑螺纹段的避让空间，避免夹伤牙型影响后续密封测试。瓶身中段是主要的容腔区域，设计了多道环形的加强筋，同时沿周向分布内凹的曲面纹理，这些结构一方面是提升瓶身的径向抗挤压能力，减少盛装带压液体时的鼓胀变形，另一方面也增大了外表面的摩擦系数，不管是人工握持还是机械夹持，都能获得足够的接触摩擦力，避免滑脱。做夹爪设计验证时，需要重点匹配这些曲面的曲率，夹爪的接触块如果做成平面，和瓶身的接触就会变成线接触，接触应力过大容易夹瘪瓶壁，尤其是空瓶状态下PET材料的刚性较低，夹持力的阈值非常窄，力小了夹不住，力大了直接产生塑性变形，用这个模型做夹持力标定、接触块型面匹配验证，可以快速摸清楚异形薄壁件的夹持参数边界。瓶底的花瓣状支撑结构是整瓶设计的另一个关键点，五个均匀分布的凸脚既保证了瓶子放置时的支撑稳定性，又能在瓶底形成足够的缓冲空间，盛装液体跌落时可以通过凸脚的变形吸收冲击能量，避免瓶底开裂。在做重心测试验证时，这个结构的优势非常明显：空瓶状态下整瓶的重心偏上，靠近瓶肩位置，随着注入液体量的变化，重心会沿着瓶身轴线向下移动，当注水量达到瓶身容腔一半左右时，重心位置降到瓶身中段，继续加水重心又会逐步上移，这种重心随负载变化的特性，刚好可以用来验证夹持机构的动态力补偿逻辑，

　　模拟实际生产中不同填充量工件的搬运适配性，比固定重量的测试块更能检验机构的动态响应能力。从建模的逻辑来看，这个瓶型采用曲面放样加局部加厚的方式构建，所有的曲面过渡都做了G2连续处理，没有尖锐的棱角，既符合塑料吹塑成型的工艺要求，也避免了应力集中点的出现。做结构仿真时，可以直接基于这个模型划分网格，模拟不同夹持力下的瓶壁变形量，不同液位下的重心偏移轨迹，甚至可以模拟吹塑成型过程中的壁厚分布变化，对于刚接触曲面建模、薄壁件设计的工程师来说，这个模型是非常好的练习载体，可以熟悉回转类曲面的构建逻辑，加强筋、纹理结构的阵列方法，以及薄壁件抽壳、壁厚均匀性控制的技巧。在实际的工装测试场景中，这类非规则薄壁容器的夹持一直是行业内的共性难点，

　　很多包装线的机械手在换产时，都需要针对新的瓶型重新调整夹爪型面、夹持力参数，用这类标准化的测试瓶型做前期验证，可以大幅减少现场调试的时间，提前发现夹持方案中存在的型面不匹配、力控参数不合理的问题。另外这个瓶型的外形尺寸符合常规饮料瓶的通用规格，瓶口直径、瓶身最大外径、整体高度都在常规包装线的输送、夹持兼容范围内，做输送线的分瓶、导瓶结构验证时，也可以用这个模型做干涉检查，确认导板间距、拨瓶轮的型面是否和瓶身轮廓匹配，避免出现卡瓶、倒瓶的问题。很多工程师在做包装设备设计时，往往只关注标准件的选型，忽略了工件本身的结构特性，实际上所有的工装、机构设计都是围绕工件本身展开的，对被测工件的结构理解越透彻，设计出来的机构适配性就越好，这个看似普通的塑料瓶模型，涵盖了曲面造型、薄壁结构、重心变化、夹持适配等多个工程设计中的常见问题，不管是用来做建模练习，还是做夹持方案的验证测试，都有非常实际的应用价值。
