765mm直线从动轮辐条式轮体结构

项目分类:通用机械零部件 发布时间:2021-10-25 ID:339278
  • 765mm直线从动轮辐条式轮体结构
  • 765mm直线从动轮辐条式轮体结构

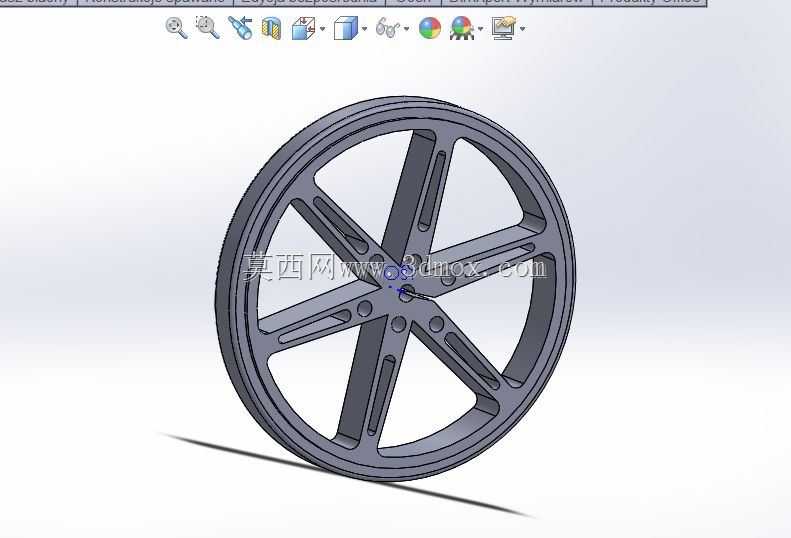

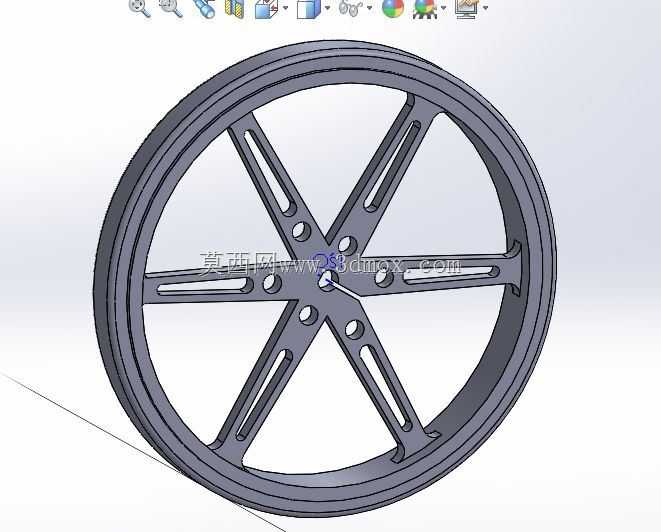

  这类直线从动轮常见于轻型输送线、小型代步设备以及教学演示类机械传动场景中,作为从动端承载轮体,不直接提供动力输出,核心作用是配合主动轮完成线性传动路径上的载荷承载与运动导向,轮体自身的转动顺滑度、结构刚性直接影响整套传动机构的运行平稳性。本次设计的轮体外缘直径控制在765mm,属于中等尺寸的从动轮规格,适配的安装轴径需要匹配中心轮毂的通孔尺寸,安装时需要保证轮体端面与安装基准面的平行度误差控制在0.1mm以内,避免运行过程中出现轮体偏摆、传动带脱轨的问题。轮体采用六辐条对称布局,每根辐条上开设长条形减重槽,在保证整体结构抗扭、抗弯强度的前提下,尽可能降低轮体自身重量,减少转动惯量带来的动力损耗,

  同时减重槽的对称排布也能平衡轮体转动时的离心力,避免高速运转时出现动不平衡的震动问题。轮毂位置均匀分布多个安装定位孔,既可以用于轮体自身与轴端连接件的锁紧固定,也能作为后续加装端盖、防尘件的安装点位,辐条与轮缘、轮毂的衔接位置均做了圆弧过渡处理,避免应力集中导致的结构断裂问题,尤其是在承受交变载荷的使用场景下,圆弧过渡能有效分散应力传递路径,提升轮体的疲劳寿命。轮缘位置采用平直的接触面设计,适配平面传动带或者直线导轨的接触配合,没有设置额外的导向凸缘,主要应用在运行路径已经有侧向限位的传动场景中,如果需要在无侧向导向的场景使用,可以在轮缘两侧加装限位挡圈,对应的安装孔位已经在轮缘内侧预留。从建模逻辑来看,

  这类轮体的设计优先采用旋转凸台生成基础的轮坯轮廓,再通过拉伸切除生成辐条与减重槽结构,最后对所有锐边进行倒角处理,整个建模过程需要注意对称特征的阵列约束,保证所有辐条的尺寸一致性,避免后续工程图导出或者3D打印时出现特征错位的问题。实际应用中,如果采用塑料材质3D打印制作,需要注意辐条位置的打印填充率设置在60%以上,轮缘与轮毂位置填充率设置为100%,保证承载能力满足使用要求,如果用于金属材质的机加工生产,可以在辐条与轮毂的衔接位置增加加强筋结构,进一步提升重载场景下的结构强度。这类从动轮的安装边界需要注意,轮体两侧需要预留至少10mm的安装间隙,避免与周边的机架结构产生运动干涉,中心轴的配合公差选择H7/g6的间隙配合,

  既保证轮体转动的顺滑度,也不会出现轴孔配合间隙过大导致的晃动问题。在轻型AGV小车的从动轮组、教学用直线传动演示台、小型输送带的从动端辊轮替代场景中,这类辐条式从动轮相比实心轮体重量降低40%左右,转动阻力更小,同时对称的辐条结构也具备更好的外观辨识度,适合对设备外观有一定要求的应用场景。设计过程中需要校核轮体的径向载荷承受能力,按照765mm的直径规格,塑料材质打印的轮体单轮额定承载建议不超过50kg,如果需要更高承载,可以更换为尼龙或者金属材质制作,对应的辐条厚度可以根据载荷需求做等比例调整,整体的结构拓扑不需要做大幅改动,仅需要调整壁厚参数即可适配不同的载荷等级。
