通风式车用制动盘结构设计

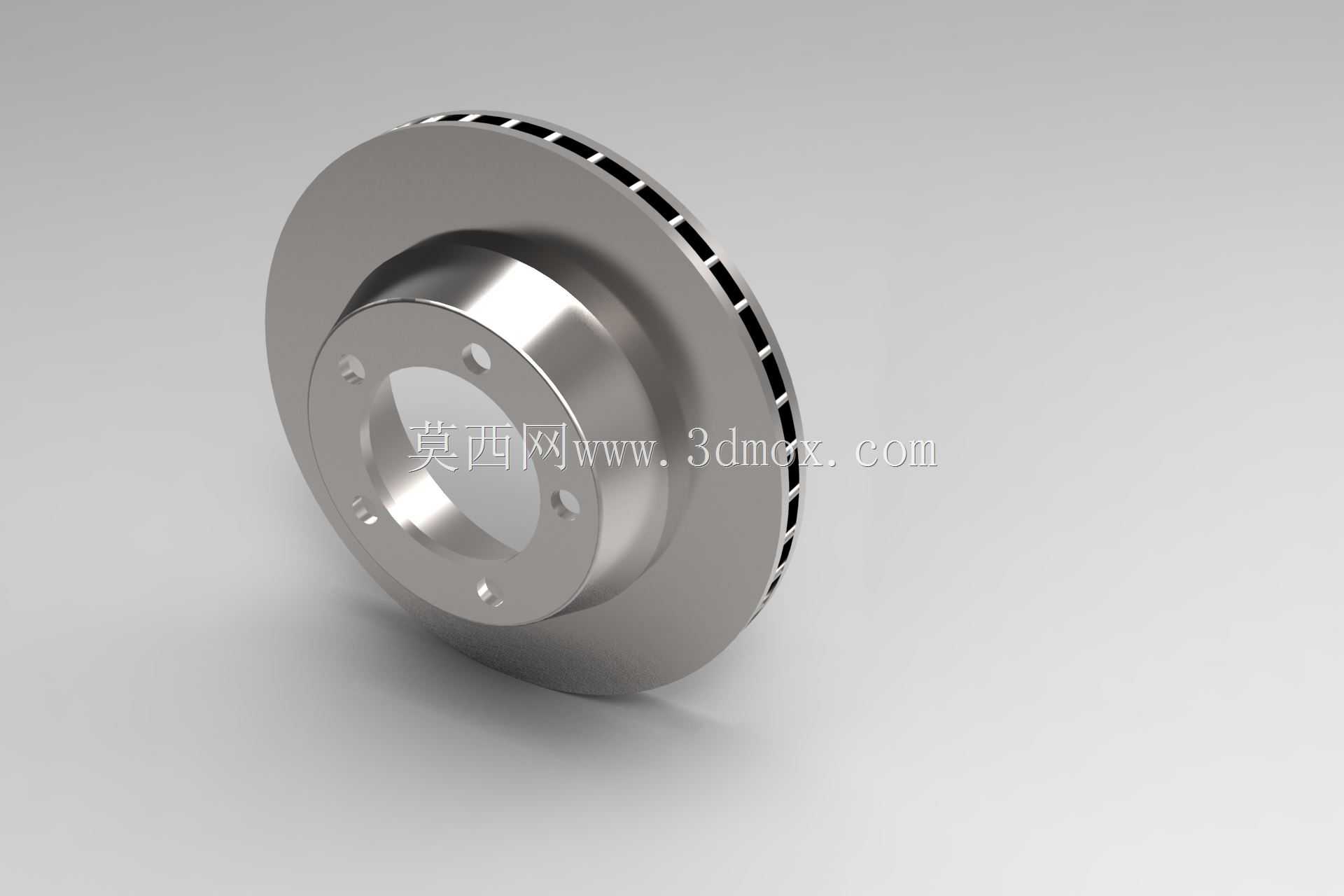

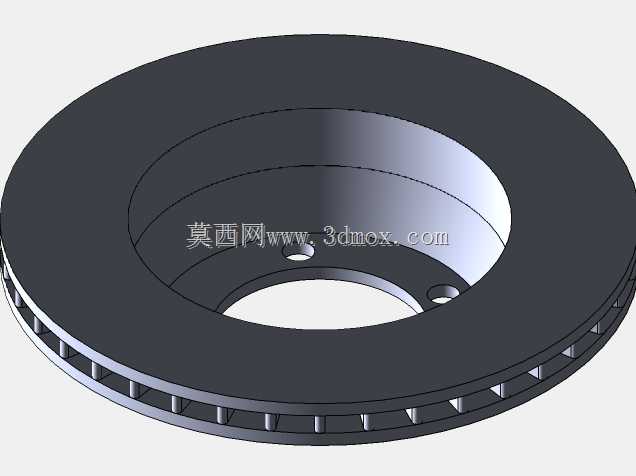

　　这款通风式制动盘主要适配乘用车辆的盘式制动系统，安装在车轮轮毂位置，是车辆制动执行端的核心摩擦承载部件，工作时配合制动卡钳的夹紧动作，通过摩擦副的滑动阻力将车辆行进的动能转化为热能耗散，实现车辆减速或驻车的功能。从结构设计来看，整体采用同轴回转体布局，中心设置带均布安装孔的轮毂连接座，安装孔位与轮毂轴头的固定螺栓完全匹配，安装面的平面度公差控制在0.05mm以内，保证装配后制动盘的端面跳动量符合行车要求，避免制动过程中出现方向盘抖动的问题。摩擦工作区采用双层盘体夹设径向通风道的结构，相邻通风道之间的散热筋沿圆周均匀排布，车辆行驶时气流可以顺着通风道快速穿过盘体内部，带走制动摩擦产生的大量热量，

　　避免长时间连续制动导致盘体温度过高引发摩擦系数衰减的热衰退问题，相比实心制动盘，散热效率可提升40%以上，能更好适配山区路段、频繁启停的城市路况下的制动需求。盘体的摩擦工作面预留了均匀的磨损余量，正常使用工况下可覆盖全生命周期的磨损消耗，不需要额外进行工作面的车削修复，边缘位置做了小尺寸的倒角处理，既可以避免装配过程中锐边划伤操作人员，也能减少制动片初始贴合时的硬接触冲击。设计过程中优先考虑了安装边界的适配性，中心定位孔的直径与轮毂轴头的定位轴径采用过渡配合，保证装配同轴度，安装孔的分布圆直径严格匹配对应车型的轮毂参数，不需要额外加工转接法兰即可直接完成装配，整体厚度尺寸匹配对应规格制动卡钳的活塞行程范围，

　　不会出现卡钳夹紧行程不足或者摩擦片偏磨的问题。摩擦工作面的表面粗糙度控制在Ra1.6-Ra3.2区间，既可以保证与制动片的有效接触面积，也能避免表面过于粗糙导致制动初期的异响问题。盘体与中心连接座的过渡位置采用圆弧过渡结构，减少应力集中，在承受紧急制动的大扭矩载荷时，不会出现连接位置开裂的失效问题，整体结构的动平衡精度控制在合理区间，高速行车时不会因为盘体自身的不平衡量引发车轮振动。
