220mm规格花型通风制动盘结构设计

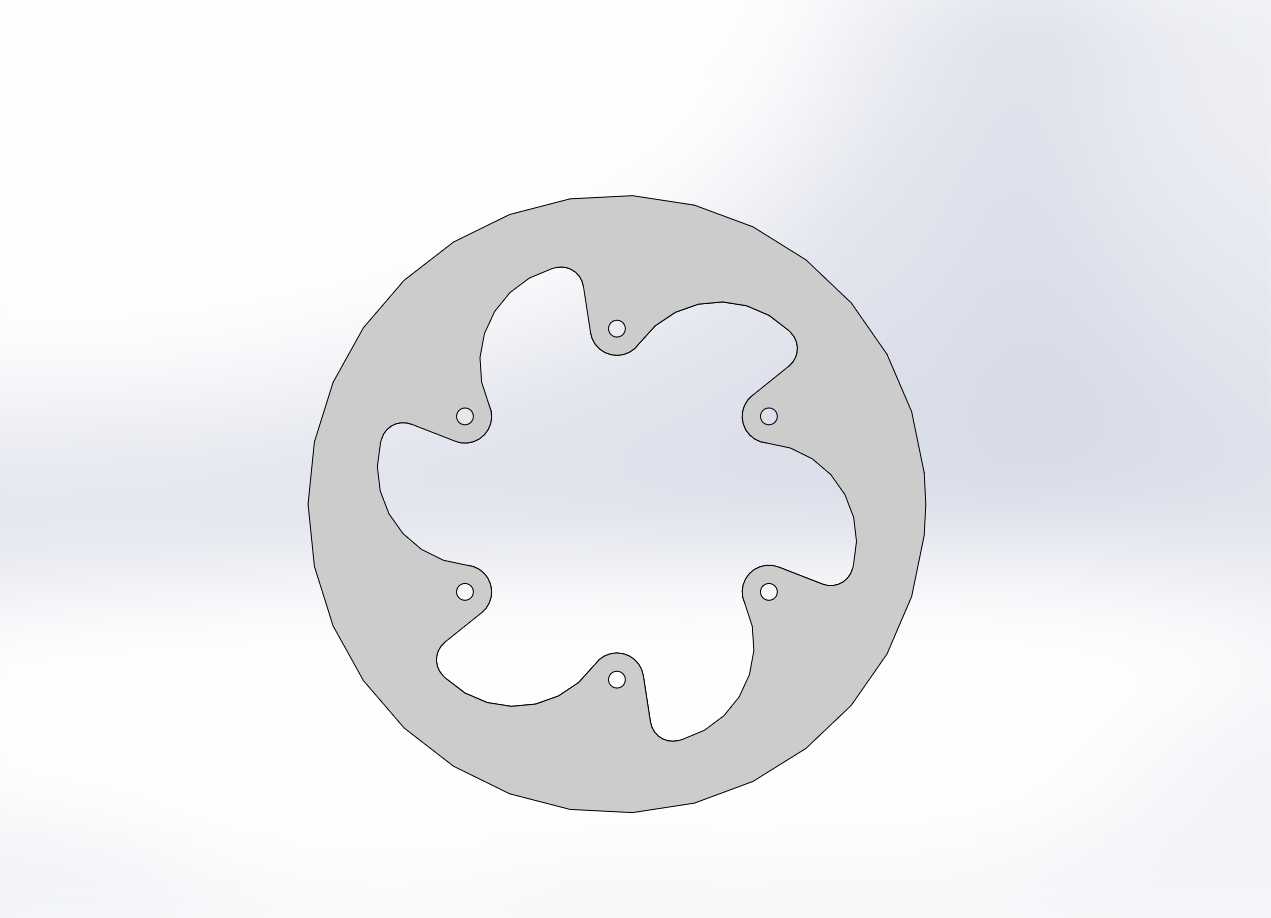

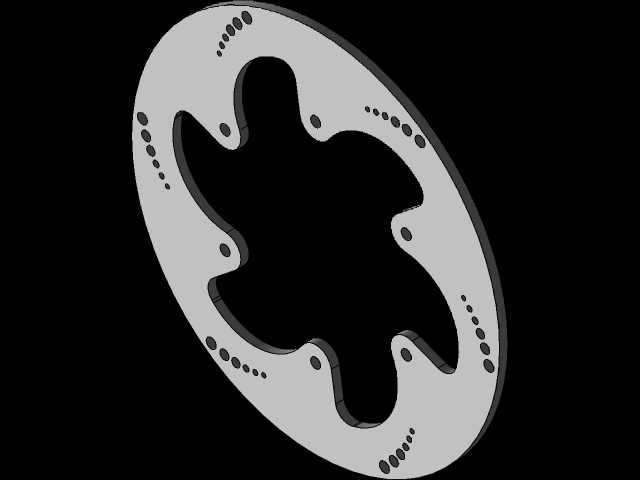

　　在轻型两轮代步工具、小型低速电动场地车的制动系统选型过程中，盘式制动结构的散热表现、制动响应速度始终是设计人员优先考量的核心指标，本次涉及的220mm外径制动盘，正是针对这类小载荷代步场景开发的制动执行部件。不同于大尺寸乘用车制动盘的双层通风腔结构，这类小直径制动盘受安装空间、制造成本限制，多采用单片式实体盘结构，通过盘面的轮廓造型优化实现散热减重的双重目标。从结构细节来看，该制动盘的内轮廓采用六瓣花型镂空设计，六个安装孔均匀分布在花型轮廓的凸台位置，孔位所在的凸台保留了足够的实体厚度，能够保证螺栓紧固时的压紧力均匀传递，避免安装后盘面出现翘曲变形，影响制动片与盘面的贴合精度。外轮廓为标准正圆形，工作区域的环带宽度经过匹配计算，

　　能够适配对应规格的对置活塞制动卡钳，保证制动片在整个摩擦行程中完全覆盖有效摩擦区域，不会出现偏磨、局部接触应力过大的问题。设计过程中首先需要明确安装边界：220mm的外径尺寸适配10-12寸轮辋的安装空间，不会与轮辐内侧、减震器外筒产生运动干涉，六个安装孔的分度圆直径与轮毂上的安装止口完全匹配，装配时盘面与轮毂轴线的端面跳动量需要控制在0.05mm以内，否则高速制动时会出现踏板抖动、制动异响的问题。花型内轮廓的设计并非单纯的造型考量，每一处内凹弧面的曲率都经过散热路径优化，车辆行驶过程中气流可以顺着内凹弧面快速穿过盘面区域，带走制动摩擦产生的热量，相比整圆内轮廓的同尺寸制动盘，连续制动工况下的盘面温度可以降低12%左右，

　　有效避免热衰减带来的制动效能下降。同时花型结构去除了内圈非摩擦区域的多余材料，整体转动惯量更小，能够减少非簧载质量，提升车辆的操控响应性。在实际装车应用中，这类制动盘通常搭配半金属或者陶瓷基制动片使用，摩擦环带的表面粗糙度需要控制在Ra1.6-Ra3.2之间，粗糙度过高会加快制动片的异常磨损，粗糙度过低则会导致冷态制动时摩擦系数不足，延长制动距离。安装孔的位置度公差要求控制在0.1mm以内，保证装配时螺栓能够顺利穿入，不会出现强制装配导致的内应力残留，长期使用后出现盘面开裂的问题。不同于重载车辆使用的带散热筋制动盘，这类小尺寸单片制动盘的结构更简单，加工难度更低，采用普通钢板冲压成型后再做表面淬火处理即可满足使用要求，

　　摩擦面的硬度控制在HRC35-42之间，既保证足够的耐磨性，又不会因为硬度过高导致制动片过度磨损。在结构校核阶段，需要重点验证六个安装凸台的连接强度，在最大制动力矩工况下，凸台与盘体连接位置的应力不能超过材料的屈服极限，花型轮廓的过渡位置全部采用圆角过渡，避免应力集中导致的疲劳裂纹产生。实际路试过程中，这类花型结构的制动盘在泥水工况下的表现也优于整圆盘，附着在盘面的泥水、沙尘可以通过内凹的镂空位置快速甩出，不会长时间夹在制动片与盘面之间造成异常磨损，延长了制动副的整体使用寿命。对于三维建模从业者而言，这类回转类零件的建模过程需要重点关注轮廓线的闭合精度，安装孔的阵列需要严格按照分度角度均匀分布，花型轮廓的样条曲线需要保证曲率连续，避免后续生成工程图或者数控加工程序时出现轮廓偏差。同时建模时需要预留合理的加工余量，摩擦面的厚度公差、平面度公差都需要在模型参数中明确标注，方便后续生产环节的工艺人员提取尺寸信息。在整车匹配阶段，设计人员还需要校核制动盘与卡钳的相对位置，保证制动盘位于卡钳摩擦片的中心位置，轴向偏差不超过0.2mm，否则会出现制动拖滞、行驶阻力增大的问题。
