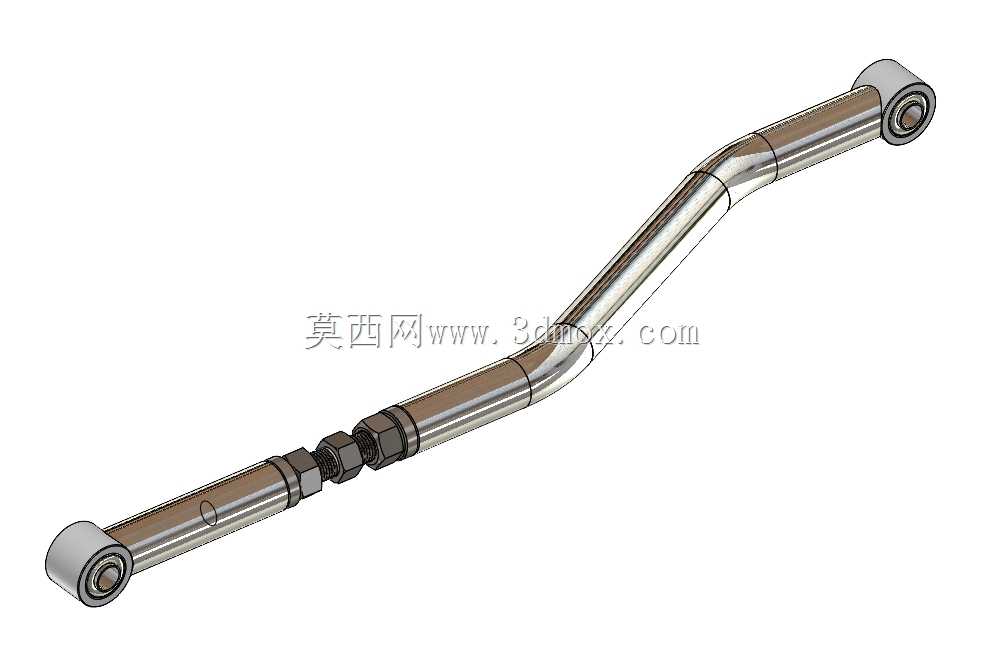

M18规格适配32圆管张紧调节杆件

　　在轻型输送线、户外防护栏搭建、小型工装夹具框架、模块化管线支撑系统的现场施工与设备装配场景里，圆管构件的张紧调节一直是影响结构稳定性的核心细节，这类适配M18螺纹规格、对应32×2mm壁厚圆管的张紧调整杆，正是为解决圆管对接后轴向间隙消除、张紧力可控调节的需求而设计的结构件。从实际使用场景来看，这类杆件常被用在需要频繁微调张紧度的圆管框架结构中，比如车间内的轻型物料挂架、设备旁的安全防护栏横撑、小型皮带输送线的辅助张紧支撑、户外临时管线的固定架体，相比传统焊接固定的圆管对接方式，这种带调节结构的杆件不需要现场动火作业，装配时仅需配套普通扳手即可完成张紧力调整，后期维护时也能根据架体的形变、负载变化重新调整张紧度，

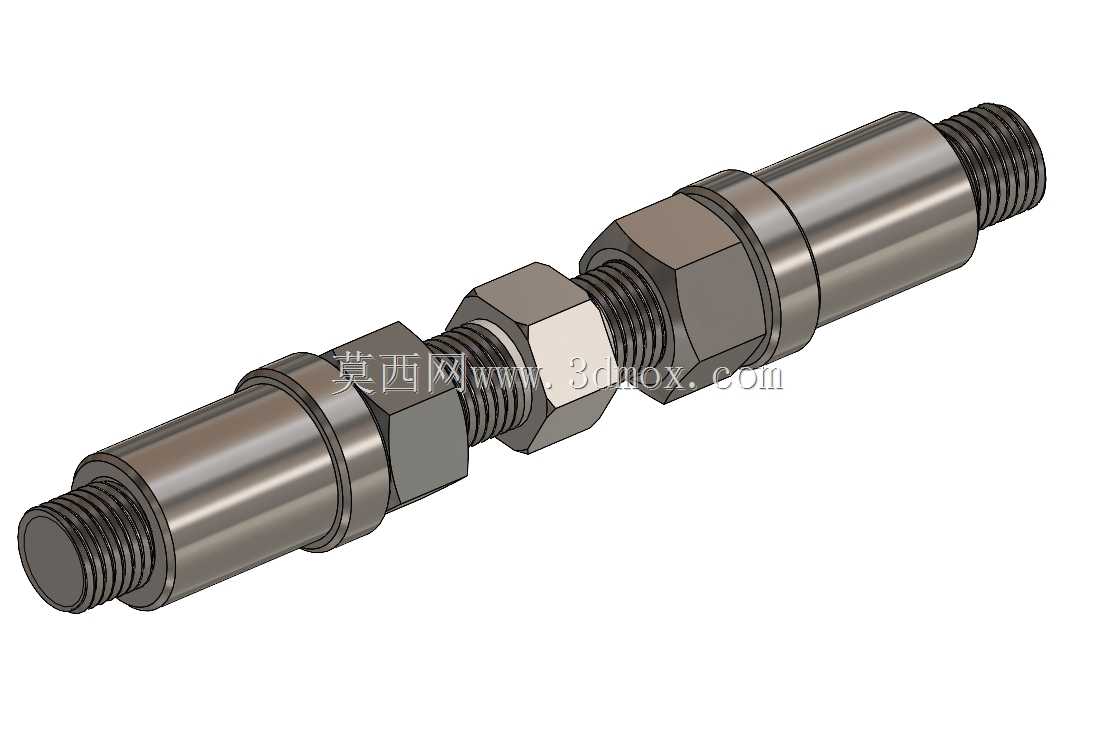

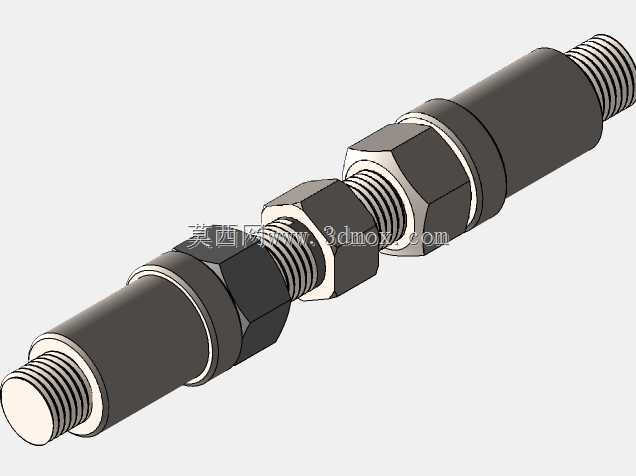

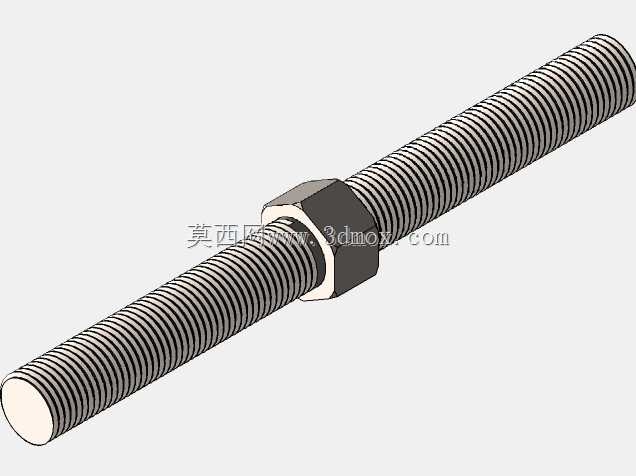

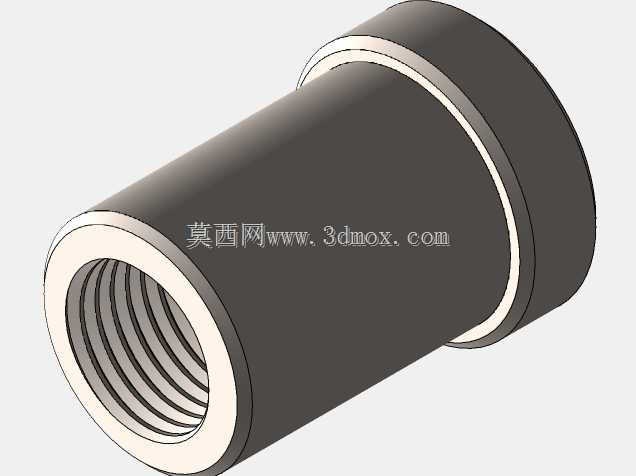

　　避免焊接结构长期受力后出现焊缝开裂、构件松脱的问题。从结构功能上看，这款杆件两端采用外螺纹设计，中间配置两个六角锁紧螺母，杆身设置两段定位轴肩，装配时两端螺纹可旋入对应圆管端部的预制内螺纹接头，通过旋转中间杆身调整两端螺纹的旋入深度，即可改变整个杆件的有效支撑长度，待张紧力调整到合适数值后，将两端的锁紧螺母分别向两侧圆管端面旋紧锁死，就能防止杆件受振动后出现回转松脱，保证张紧状态长期稳定。设计过程中，首先要匹配对应圆管的连接尺寸，32×2mm的圆管内径为28mm，因此杆端螺纹选用M18规格时，配套的连接接头外径可以刚好与圆管内径适配，不会出现接头与圆管焊接或粘接时错位的问题；中间的六角结构尺寸设计兼顾了扳手操作空间与结构强度，

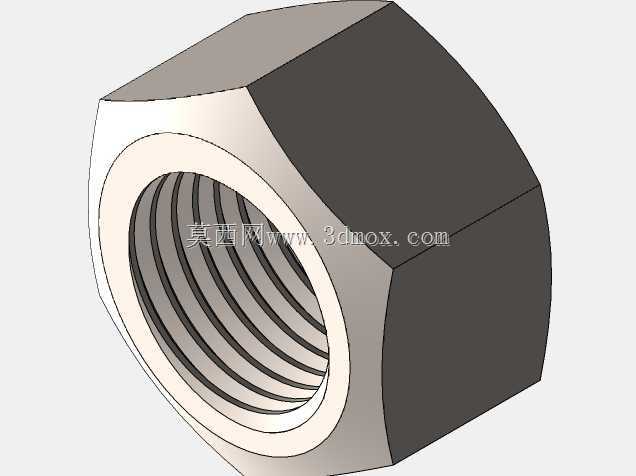

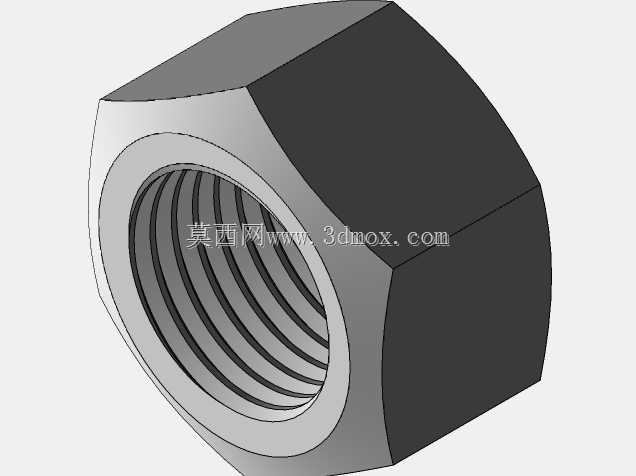

　　对边尺寸设置为27mm，使用普通活动扳手或固定开口扳手即可完成拧紧操作，不需要定制特殊工装。杆身的定位轴肩直径设置为22mm，既可以在装配时起到限位作用，避免螺纹旋入过深导致后期调节余量不足，也能提升杆身的抗弯截面模量，当杆件承受横向负载时，轴肩位置可以分散应力集中，避免螺纹根部出现断裂风险。安装边界方面，这款杆件的最短有效支撑长度为120mm，最大调节行程为20mm，也就是说装配时两端圆管的端部预留间隙可以在10mm范围内浮动，降低了现场下料时的尺寸精度要求，即使圆管下料长度存在±3mm的误差，也能通过杆件的调节行程完成张紧装配；杆件整体最大外径为28mm，装配后不会突出圆管外壁，不会影响后续外部护罩、装饰件的安装，

　　适配的圆管壁厚范围为1.5mm到3mm，只要端部配置对应规格的内螺纹接头，就可以完成装配，不需要额外加工其他连接结构。从受力特性来看，这款杆件的额定轴向张紧力可以达到8kN，完全满足轻型框架结构的张紧需求，当架体承受纵向振动负载时，螺纹配合的自锁特性加上锁紧螺母的防松作用，可以保证张紧力在长期使用过程中衰减率不超过10%，不需要频繁停机重新调整。在建模过程中，螺纹部分采用真实牙型建模，方便后续做干涉检查与受力仿真时，准确还原螺纹配合的接触状态，中间六角螺母与杆身的配合间隙设置为0.2mm，既符合实际加工的公差要求，也能在装配仿真时真实反映零件的装配过程，避免出现模型干涉导致的仿真结果失真。很多现场装配人员在使用这类张紧杆时容易出现的问题是调整张紧力时过度旋转杆身，导致螺纹旋入深度不足，因此设计时在杆身中间位置做了一圈很浅的刻度标记，当两端螺纹旋入深度达到15mm的安全值时，标记刚好与锁紧螺母端面齐平，现场操作人员不需要测量就能判断旋入深度是否达标，降低了装配失误的概率。另外，杆身的表面粗糙度设置为Ra3.2，既满足普通五金件的加工成本要求，也能避免表面过于粗糙导致的锁紧螺母旋转卡滞问题，所有锐边都做了C0.5的倒角处理，装配时不会划伤操作人员的手部，也能避免应力集中导致的零件开裂。
