M20规格30号十二角冲击套筒结构

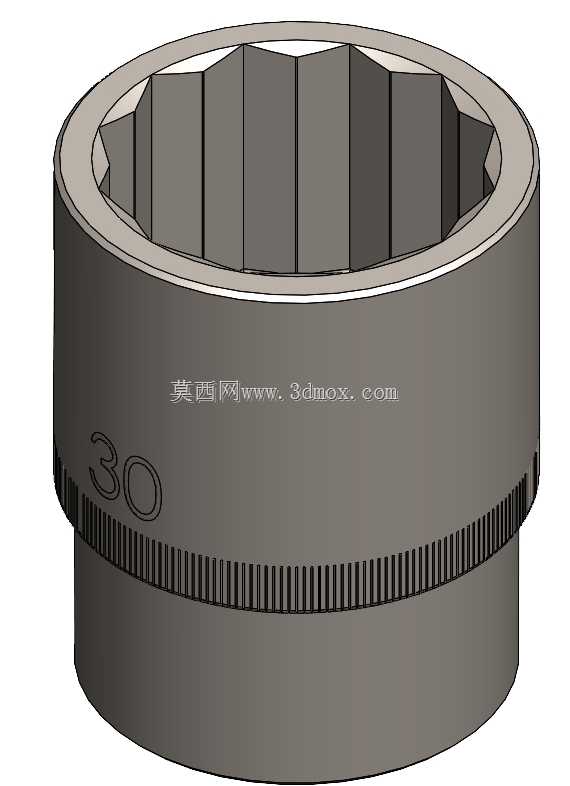

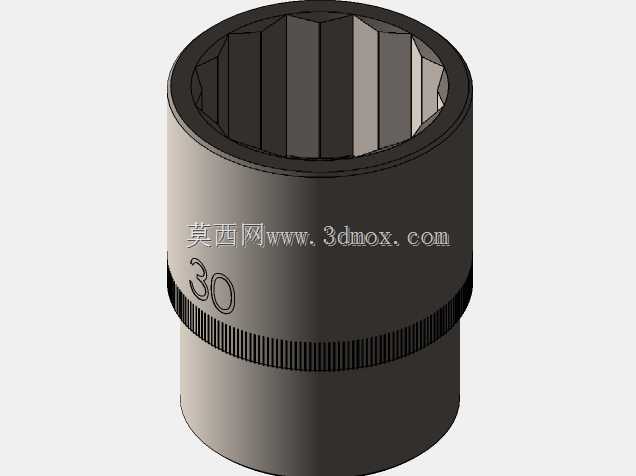

　　在重型机械维保、商用车底盘拆装、工业设备大扭矩螺栓紧固场景中，冲击套筒是配合冲击扳手完成高载荷紧固作业的核心配套部件，这类部件需要承受冲击载荷下的瞬时扭矩冲击，同时保证与螺栓头的贴合度，避免打滑损伤螺栓棱角。本次建模的30号规格十二角冲击套筒，适配M20规格的外六角或十二角螺栓，这类螺栓常见于重型卡车车轮固定、工程机械设备钢结构连接、冲压机床地脚固定等位置，作业时往往需要数百牛米的锁紧扭矩，普通手动套筒无法承受冲击载荷带来的交变应力，很容易出现筒壁开裂、内角变形的问题。从结构设计来看，这款套筒采用通体合金结构钢的等强度设计思路，筒身外壁靠近驱动端的位置加工有细密的滚花纹理，这部分结构并非装饰作用，而是在手动预紧螺栓、

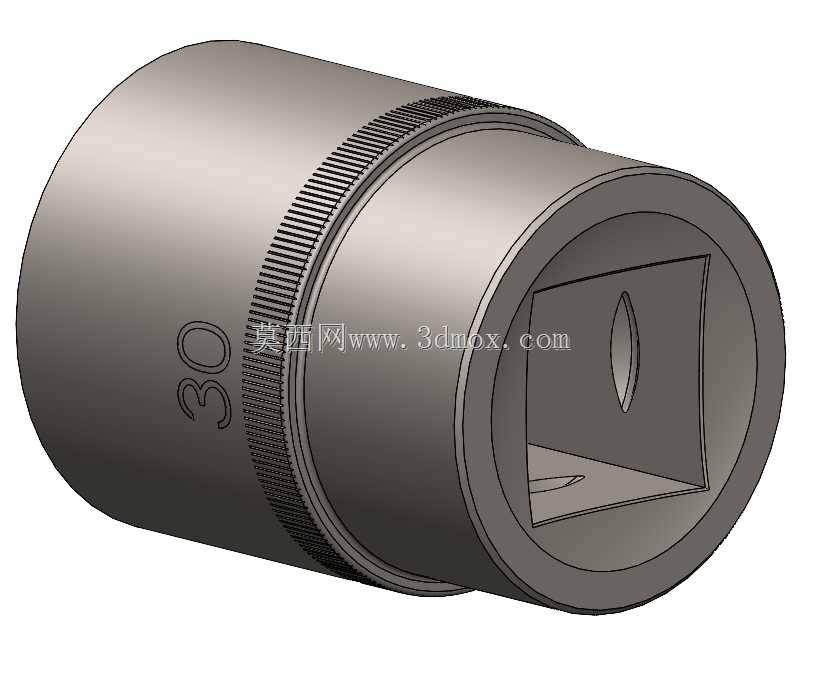

　　或者冲击作业后需要手动微调拧出螺栓时，增加手指与筒壁的摩擦力，避免沾附油污后出现打滑的情况；筒身侧面冲压的30标识，是套筒的对边尺寸规格，方便作业人员在工具架上快速识别取用，不用反复测量核对规格。套筒的内孔采用十二角花键结构，相比传统六角内孔，十二角结构在套入螺栓头时不需要严格对准棱角位置，只要偏转30度就能找到啮合位置，在视线受阻的设备底部、车架内侧等作业场景下，能大幅提升螺栓对位的效率，同时十二角的啮合接触点更多，大扭矩冲击下每个棱角承受的压应力更小，能有效降低螺栓棱角被拧圆的概率，也能减少套筒内角的磨损速度。套筒的下端是与冲击扳手方榫配合的驱动端，这部分的内方孔尺寸匹配常规1/2英寸或者3/4英寸冲击扳手的驱动方头，

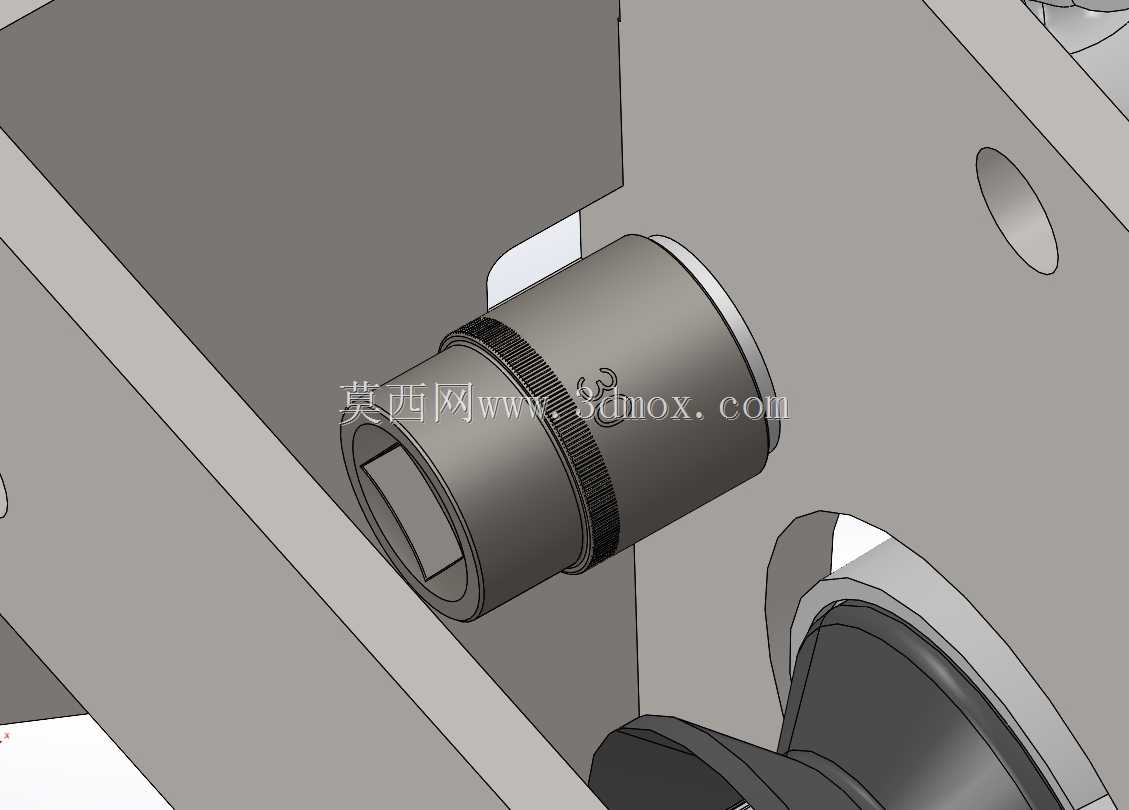

　　方孔内部设计有配套钢珠的卡位槽，安装后能通过扳手上的锁定钢珠卡住套筒，避免冲击作业过程中套筒从扳手上飞出造成安全隐患。从安装边界来看，这款套筒的外径尺寸经过严格控制，针对M20螺栓常见的安装沉孔空间做了适配，筒壁厚度在保证强度的前提下尽可能做薄，能伸入直径38mm以内的螺栓沉孔中完成紧固作业，不会出现筒壁卡在沉孔外、无法完全套住螺栓头的问题；套筒的整体长度控制在合理范围，既保证了筒身有足够的长度来分散冲击扭矩带来的应力，避免应力集中在驱动端位置导致筒身断裂，也不会因为长度过长导致作业时需要的操作空间过大，能适配大部分狭窄安装位置的作业需求。在建模过程中，内孔的十二角棱角做了微小的倒角处理，这一细节对应实际生产中的去毛刺工序，

　　既能避免套筒套入螺栓头时棱角刮伤螺栓表面的防锈涂层，也能在螺栓头存在轻微磕碰变形时，依然能顺利套入完成啮合，不会因为棱角过于尖锐卡在螺栓头外部。筒身的台阶过渡位置全部采用圆角过渡，没有尖锐的直角结构，这是因为冲击载荷下直角位置会出现严重的应力集中，很容易在反复冲击后产生疲劳裂纹，圆角过渡能将应力分散到整个筒壁截面，大幅提升套筒的抗冲击疲劳寿命。这类冲击套筒在实际使用中，需要定期检查内孔棱角的磨损情况，当棱角出现明显的圆角变形、或者筒身出现肉眼可见的裂纹时，就需要及时更换，避免作业过程中套筒碎裂飞出。相比普通的手动套筒，冲击套筒的筒壁硬度更高，但韧性更好，硬度过高会导致筒壁变脆，受冲击时容易碎裂，硬度过低则会导致内孔棱角容易变形，建模时还原的等壁厚结构，正是为了保证热处理时筒身各位置的淬硬层深度均匀，不会出现局部硬度过高或过低的问题。在重型设备维保场景中，这类套筒的使用频率极高，尤其是在矿山设备、工程机械的现场抢修作业中，可靠的套筒工具能大幅缩短维修时间，减少设备停机带来的损失，而精确的三维建模能为后续的有限元应力分析、热处理工艺仿真提供准确的模型基础，帮助优化筒壁的应力分布，进一步提升产品的使用寿命。
