非对称异径弯通管路连接接头结构

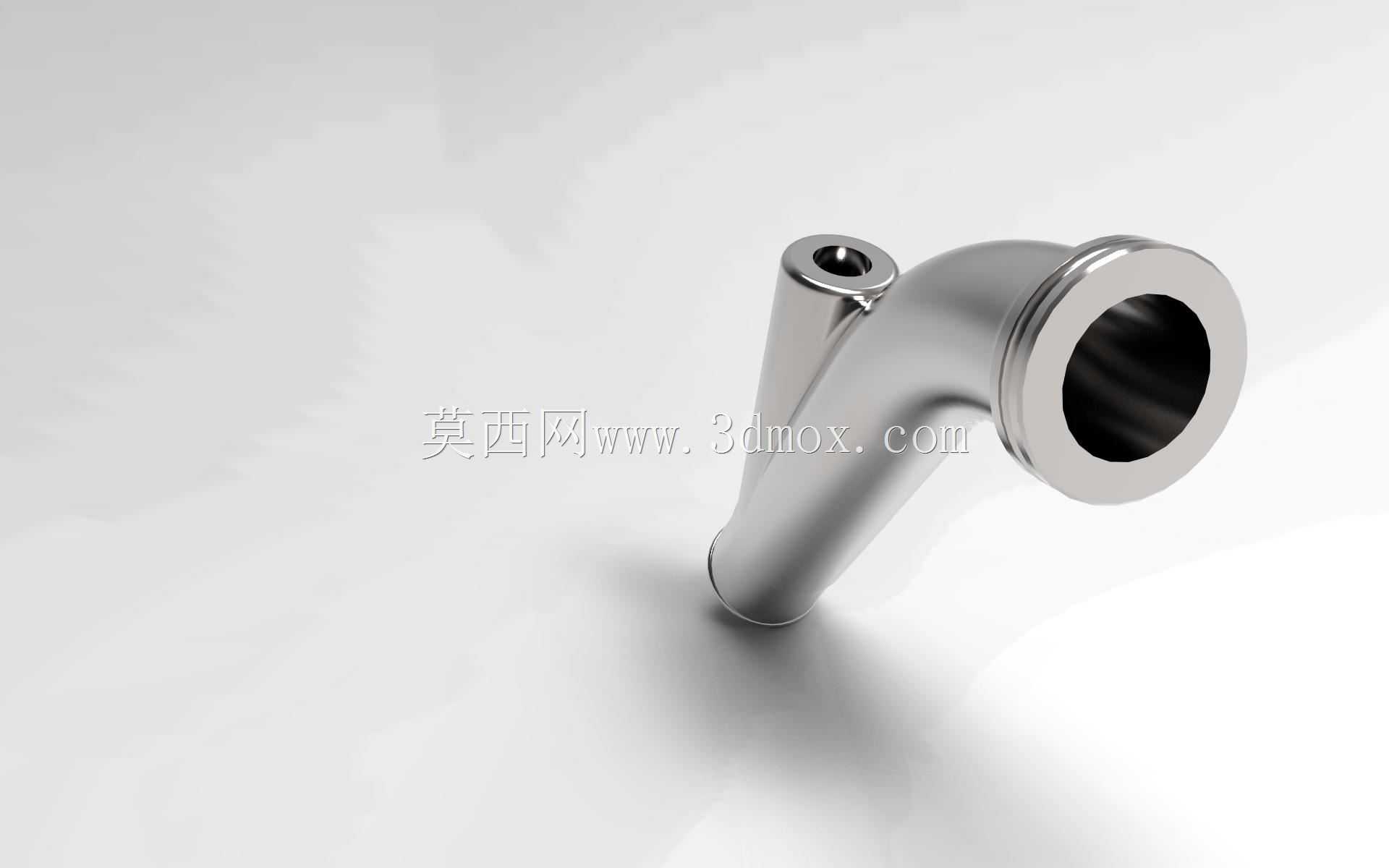

这款非对称弯通接头主要面向多支路流体输送场景的管路布设需求，常见于液压动力单元、小型流体处理设备、车用冷却回路以及紧凑型工业管路系统中，用来解决不同通径管路非共线转向的连接问题，避免常规等径弯头搭配异径转接头带来的流道突变、安装空间冗余、密封点位过多的问题。从结构设计来看，主体采用90度左右的弯转流道，三个连接端口的通径存在明确差异，其中大口径端采用快装卡接式法兰结构，适配卫生级流体管路或者大流量主回路的快速拆装需求，端口处的凸缘结构可以直接配合卡箍完成密封锁紧，不需要额外焊接法兰盘，安装时的对中容错率更高。另外两个小口径端分别位于弯管的两个轴向端，其中一端为外伸的直管段，可直接承插或者对接同通径硬管，侧置的小接口则用于支路取流、传感器安装或者排气排液功能，不需要在主管道上额外开孔焊接支管，减少了管路改造的焊接工作量，也降低了焊渣残留流道造成堵塞的风险。设计过程中重点控制了弯转处的流道曲率，没有采用直角急弯结构，而是通过平滑过渡的圆弧流道降低流体经过时的局部阻力，减少输送过程中的压力损失，同时也能避免颗粒类介质在弯转处沉积堵塞。外形上整体没有多余的外凸结构，安装时的最小回转半径经过优化，在紧凑型设备内部布设时，不会和周边的阀件、泵体、结构框架产生干涉，三个接口的端面都预留了标准密封件的安装槽位，不管是搭配O型圈、平垫片还是卫生级密封垫圈都能实现可靠密封，承压能力可以覆盖常规中低压流体输送的工况要求。这类接头在实际选型时，需要先确认三个端口的对接通径、密封形式以及安装空间的边界尺寸，尤其是侧置小接口的朝向，要根据现场管路的布设方向调整安装角度，避免后续接管时出现管路扭曲、应力集中的问题。建模过程中对所有连接端面的配合公差做了对应预留，流道内壁的过渡曲面做了连续曲率处理，既可以直接用于3D打印制作样件验证流阻特性，也可以导出工程图用于机加工或者铸造开模，适配不同批量的生产需求。
