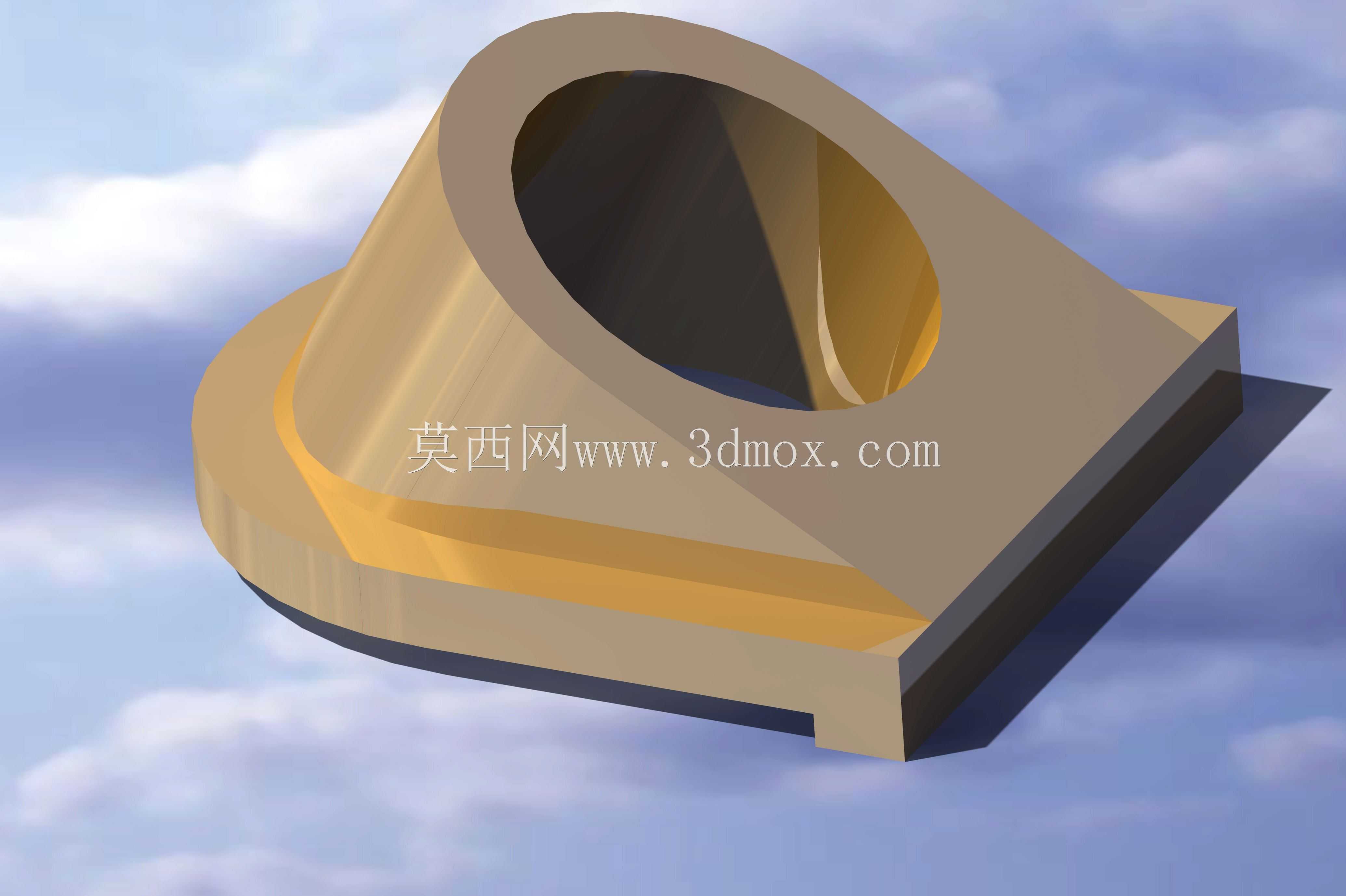

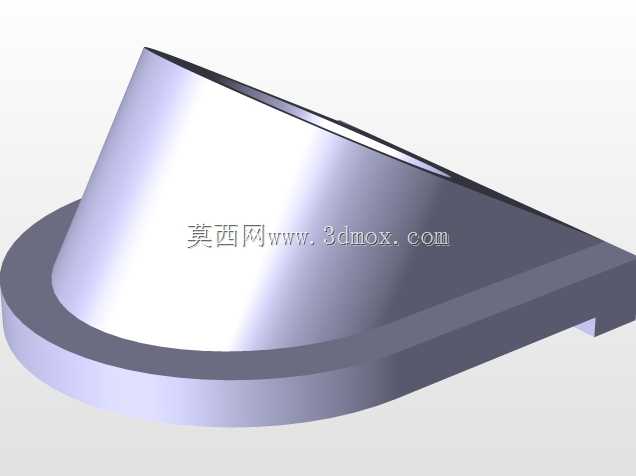

斜口带法兰安装基座管道连接管座

这类带法兰安装面的斜口管座，多应用在液压管路、流体输送管线的非垂直转向接驳场景，比如工程机械液压站的管路排布、车间工艺管线的贴壁安装、设备内部紧凑空间的管路走向调整，都能见到这类结构件的身影。它的核心作用是在不额外增加弯头转接件的前提下，实现管道与安装基面的成角度固定，同时保证管路通径无突变，降低流体经过接驳位置的压损，避免常规直角弯头带来的流道折角紊流问题。从结构设计来看，底部的方形安装法兰做了加厚处理，法兰边缘预留了足够的螺栓安装空间，安装时可以通过螺栓直接将管座固定在设备壁板、安装基座或者预制管架上，不需要额外焊接转接支座，能有效减少现场安装的焊接工作量，也降低了焊接变形带来的管路同轴度偏差风险。管身的斜角过渡段做了等壁厚设计，内壁与外壁的倾斜角度保持一致，既保证了整个构件的结构强度，也避免了局部壁厚过薄导致的承压不足问题，通体内壁做了顺滑过渡处理，没有台阶或者锐角结构，流体经过时不会产生明显的扰流，也不容易在管壁残留输送介质的杂质。斜向的管口为标准圆形接口，可以直接对接同通径的管道，接口端面的平面度控制在合理公差范围内，对接时配合密封件就能实现可靠密封，不会出现渗漏问题。设计这类构件时，首先要确认安装基面的位置和管道需要引出的角度，根据管路的通径确定管身的内孔尺寸，再根据管路的工作压力计算管壁的厚度，底部法兰的尺寸要匹配安装位置的螺栓孔位分布，法兰与管身的衔接位置做了圆弧过渡，避免应力集中，在长期受管路振动、流体压力冲击的工况下，不会出现衔接位置开裂的问题。安装边界上，方形法兰的外接尺寸要小于安装位置的可用平面空间，斜向管身的伸出长度要避开周边其他构件的干涉范围，管口的朝向角度要和后续管路的走向完全匹配，避免安装后出现管路别劲的情况，整个构件的外形没有多余的突出结构，在紧凑的设备内部安装时不会和周边的线束、其他管路产生空间冲突。
