M5规格螺丝成型第二冲头结构设计

在紧固件冷镦成型的生产环节里，第二冲头是直接决定螺丝头部型腔成型精度的核心工装部件，这套M5规格的第二冲头，主要适配多工位冷镦机的第二冲压工位，承担螺丝头部内凹结构、驱动槽型的最终冲压成型工序，和第一冲头的初镦定位、后续工位的切边、搓丝工序形成完整的工艺链路。从实际生产场景来看，这类冲头普遍应用于标准件量产车间的高速冷镦设备上，设备每分钟冲程次数可达数百次，冲头需要在高频次的冲击载荷、金属坯料的摩擦磨损工况下持续工作，因此结构设计上的细节直接影响生产稳定性和成品合格率。

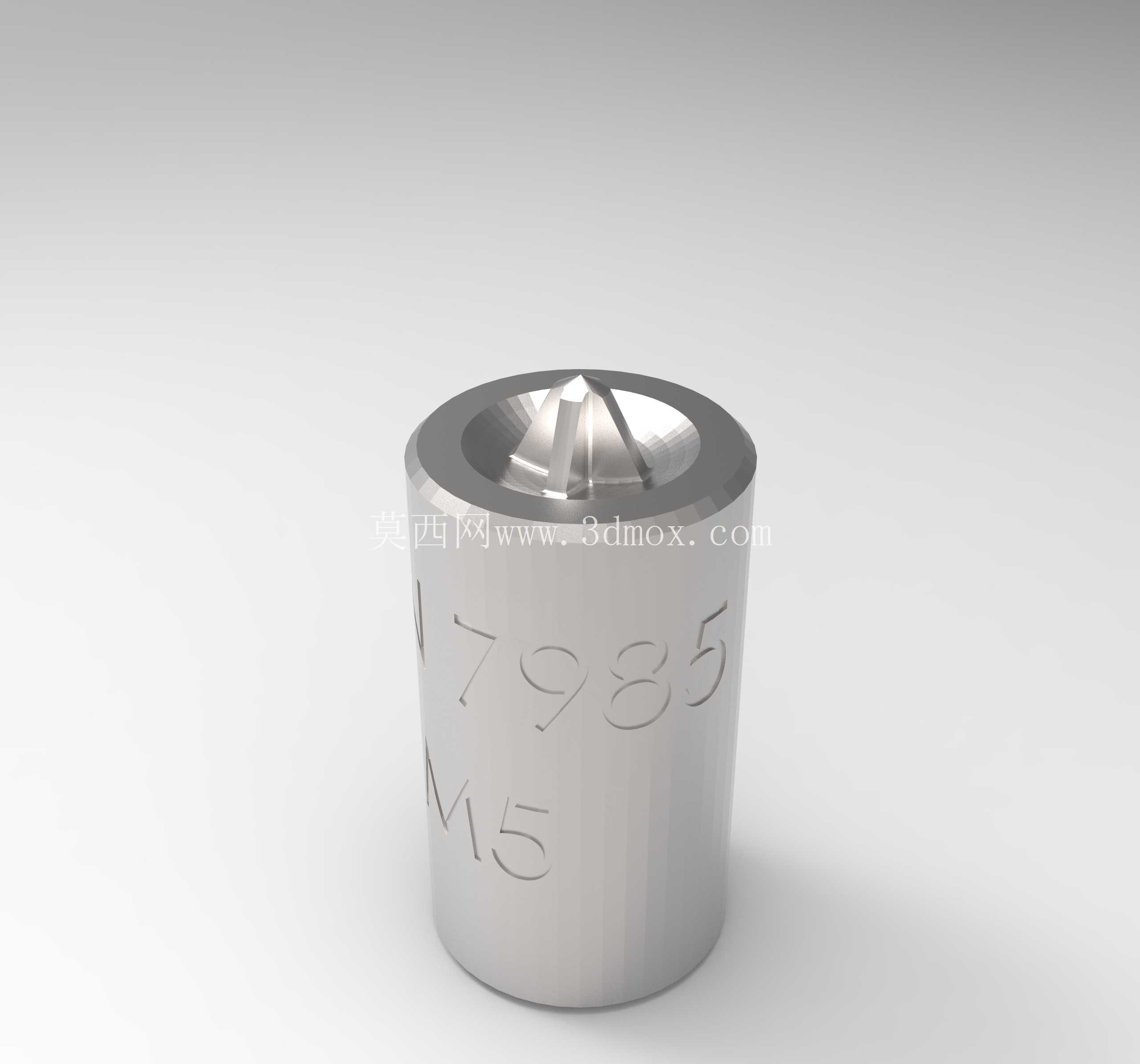

从结构设计思路来看，这款冲头整体采用圆柱式本体结构，外径尺寸匹配冷镦机工位的模套安装孔径，安装时直接嵌入模套的定位孔内，靠端面贴合实现轴向定位，圆柱面的公差配合选用过渡配合等级，既保证冲头在高频冲击下不会出现径向窜动，也能在冲头达到磨损极限后快速拆卸更换，减少设备停机换模的时间成本。冲头的工作端设置了和M5螺丝头部型腔完全匹配的成型凸台，凸台的轮廓精度直接复刻螺丝头部的内凹结构，包括槽型的角度、深度、过渡圆角都经过精确计算，避免冲压过程中出现坯料填充不满、飞边过大或者应力集中导致的冲头崩裂问题。冲头本体侧面刻印的规格标识，是生产现场工装管理的实用设计，车间里同类型不同规格的冲头数量繁多，清晰的侧面刻印能让工装管理员、机台操作人员快速识别规格，避免错装冲头导致整批坯料报废的生产事故。

从功能特性上看，冲头的工作端面做了针对性的结构强化，成型凸台的根部设置了微小的过渡圆角，这个细节设计是为了分散冲压时的应力集中，因为冷镦过程中金属坯料在模腔内快速塑性变形，会对冲头的成型部位产生极大的反向冲击力，如果根部采用直角结构，很容易在数千次冲压后出现疲劳裂纹，最终导致冲头崩块失效。冲头的非工作端面做了平面度处理，和设备的冲杆端面完全贴合，保证冲压过程中冲击力均匀传递，不会出现偏载导致的冲头单边磨损、成型的螺丝头部偏心等质量问题。

从安装边界来看，这款冲头的整体长度适配常规多工位冷镦机第二工位的模腔深度，安装后冲头工作端面和主模的端面间隙经过精确核算，刚好匹配M5螺丝坯料在初镦后的长度尺寸，冲压行程终了时，冲头的成型凸台刚好完全压入坯料头部，不会出现过压导致的坯料变形，也不会因为行程不足导致槽型深度不够。冲头的圆柱外圆粗糙度要求较高，减少和模套之间的摩擦阻力，更换时可以轻松从模套中退出，不会出现卡滞问题。在实际生产应用中，这类冲头的冷却和润滑也和结构设计匹配，冲头安装位的模套通常会预留冷却油通道，冲压过程中冷镦油会持续冲刷冲头工作端面，一方面带走冲压产生的热量，避免冲头因为高温出现硬度下降，另一方面在冲头和坯料之间形成油膜，减少摩擦磨损，延长冲头的使用寿命。

对于结构设计从业者来说，这类工装零件的设计看似简单，实则每一处尺寸、每一个圆角都和实际生产工况紧密相关，没有多余的结构，所有设计细节都是为了在高频冲击的生产场景下，保证成型精度、延长使用寿命、降低换模成本。比如冲头本体的圆柱度公差，需要控制在极小的范围内，否则安装后冲头会出现倾斜，冲压出来的螺丝头部槽型会出现偏心，导致后续装配时螺丝刀无法正常咬合，出现滑牙等质量问题。成型凸台的表面粗糙度要求也极高，表面越光滑，冲压时坯料的金属流动阻力越小，成型后的螺丝头部表面质量越好，也不容易出现坯料粘在冲头上的问题，避免连续生产时出现带料故障，影响设备的连续运行效率。
