带多法兰接口的T形金属管路弯头

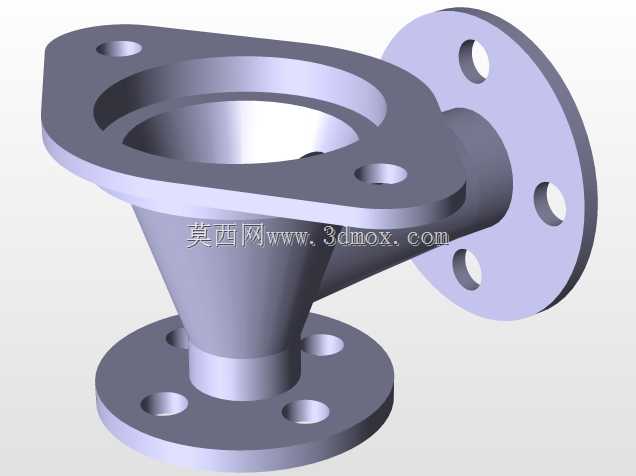

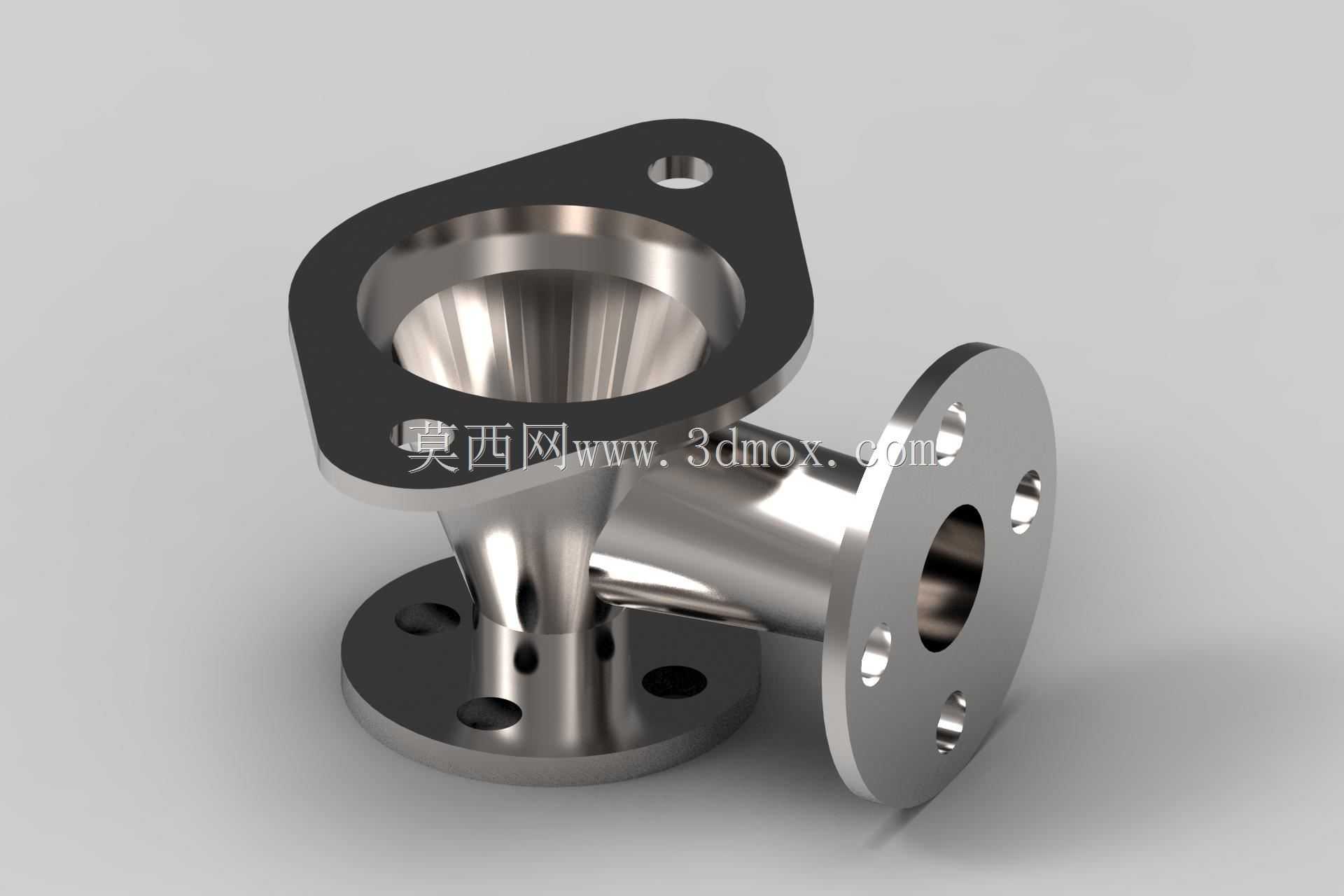

这类T形管路弯头常应用在流体输送系统的管路分流、汇流节点，在食品加工、精细化工、水处理等对管路密封性、流体阻力有要求的场景中十分常见，区别于普通等径三通，该结构采用三个不同安装形式的法兰接口，可适配不同走向、不同连接标准的管路对接需求。从结构设计来看，三个接口分别对应不同的安装基准面，底部为圆形四孔法兰，可直接固定在水平基座或竖向管路端面上，侧部为圆形三孔法兰，用于对接水平走向的外接管路，顶部为异形两孔菱形法兰，适配非标准安装位的管路对接，三个接口的流道做了平滑圆弧过渡处理，避免直角转折造成的流体紊流、压降增大问题，同时减少介质残留堆积的可能，适合输送洁净流体或含少量颗粒的介质。建模过程中需要重点控制各法兰端面的形位公差，保证三个法兰的安装面分别与对应流道轴线垂直，法兰上的安装孔位需严格匹配对应标准的孔距要求，避免现场安装时出现孔位错位无法对接的问题；流道内壁的过渡曲面需要做连续性检查，保证曲面光滑无凸起、无凹陷，减少流体输送过程中的阻力损失。安装边界方面，三个法兰的端面分别作为三个方向的安装基准，安装时需注意各接口的密封槽尺寸与配套密封件匹配，顶部异形法兰的两个安装孔可实现快速对位，适合安装空间受限、无法使用整圈螺栓紧固的场景；侧部法兰的螺栓孔沿圆周均匀分布，可根据现场管路走向调整安装角度，底部法兰的四孔结构提供更高的连接强度，可承受管路自重与流体冲击带来的复合载荷。实际选型应用时，需要根据输送介质的腐蚀性、工作压力、工作温度匹配对应的材质与壁厚，该类金属结构的弯头通常采用不锈钢或碳钢精密铸造后再做机加工处理，流道部分可根据需求做抛光处理满足卫生级要求，法兰密封面可根据压力等级选择平面、凸面等不同形式，保证连接后的密封可靠性。
