多股铜芯带护套电缆结构三维建模

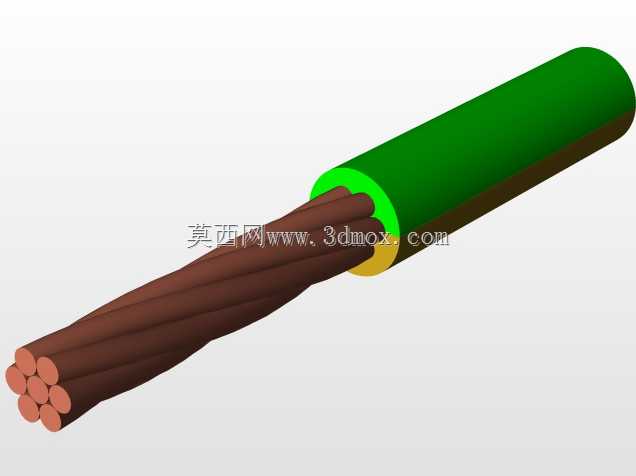

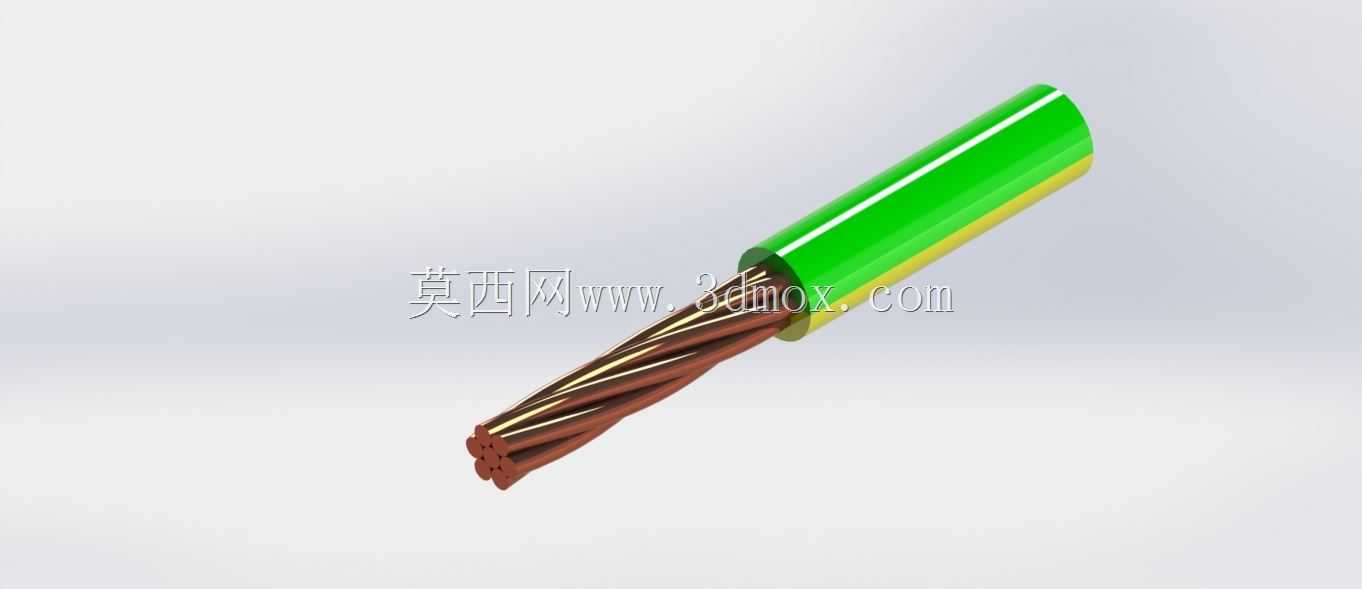

在工业电气布线、设备内部走线、低压配电回路的三维布局设计中，线缆结构的还原度直接影响整体装配干涉检查的准确性，这款多股铜芯带护套电缆的三维建模，完全围绕实际工程场景的使用需求搭建。日常做设备电气布局时，很多工程师容易忽略线缆的实际弯折半径、层间结构占比，导致现场布线时出现护套磨损、芯线挤压断裂的问题，这个模型从内到外还原了电缆的真实层级：中心是多根绞合的铜质导体，每根导体的截面尺寸、绞合节距都参照常规低压控制电缆的实际参数设定，绞合结构的还原能直观体现线缆弯折时内部芯线的位移空间，避免布局时给线缆预留的弯折半径小于实际允许值。导体外层依次设置了绝缘层、内护层与外护套，不同层级的配色区分清晰，外护套采用绿色外观，内护层做了亮色区分，在做整机装配剖切检查时，可以快速识别线缆的各层结构，判断外护套与设备过线孔、走线槽的配合间隙是否合理。从安装边界来看，模型还原了电缆的真实外径尺寸，在做三维布线时，可以直接将模型导入装配体，模拟线缆穿过设备钣金过线孔、沿着走线槽排布的状态，检查线缆与周边运动部件的安全距离，避免设备运行时线缆被运动件剐蹭破损。不同于简化的圆柱线缆模型，这款模型还原了内部多股芯线的绞合形态，在做线缆端子压接、接线端处理的结构演示时，可以清晰展示剥除护套后内部芯线的排布状态，方便工艺人员制定剥线长度、芯线分线的作业标准。在户外设备、机床内部的电气设计场景中，这类带护套的多股铜芯电缆应用极广，建模时特意保留了各层级的独立结构特征，工程师可以根据实际项目的线缆规格，快速修改各层的直径参数、芯线数量、绞合角度，适配不同线径、不同芯数的同类型电缆建模需求，不需要从零开始搭建绞合结构，能大幅提升电气布线环节的建模效率。做设备的布线仿真时，带内部结构的线缆模型能更真实地模拟线缆的弯折刚度，避免简化模型出现过度弯折、不符合实际走线形态的问题，让整机的三维装配方案更贴近现场实际安装状态，减少生产现场的布线整改工作量。
