翼式省力红酒开瓶器结构设计

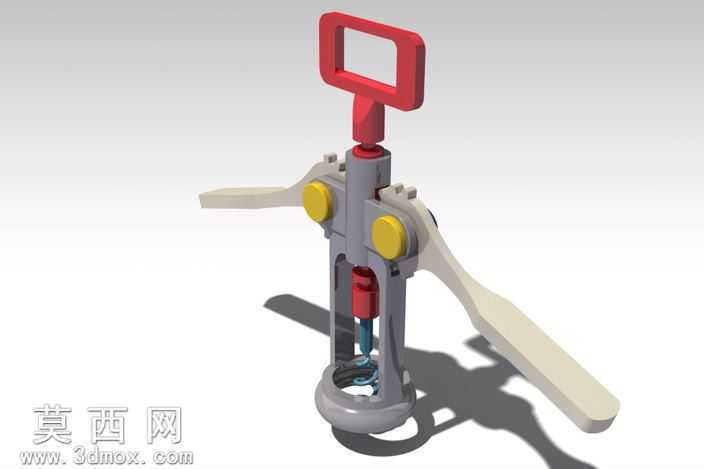

本作品为手动翼式红酒开瓶器的三维建模设计，整体建模过程严格遵循实际产品的结构逻辑与使用功能需求，在三维建模环境中完成全零件的参数化搭建，首先从核心功能部件螺旋钻开始，绘制螺旋扫描路径与钻杆截面，生成带锋利切削边缘的螺旋钻结构，保证其能够顺利旋入红酒瓶塞内部，为后续拔塞动作提供稳定的拉力承载点。中部主体支架采用对称式结构设计，建模时通过基准面镜像特征完成两侧安装位的搭建，预留两个黄色旋钮转轴的装配孔位，同时在支架中心设计竖直导向通道，限制螺旋钻与顶部压杆的运动轨迹，避免拔塞过程中出现偏斜卡顿的问题。两侧的翼式操作手柄采用符合人体工学的弧形轮廓，建模时通过多段样条曲线绘制手柄截面，再使用拉伸与圆角过渡命令完成造型，手柄表面做光滑曲面处理，贴合手掌施力的弧度，降低长时间操作的压手感，手柄与主体支架通过转轴结构连接，可绕固定轴转动，形成杠杆省力结构，当向下按压两侧手柄时，可通过杠杆力带动中心压杆向上提升，将旋入瓶塞的螺旋钻同步拉起，轻松完成拔塞动作。顶部的红色提手采用矩形闭环造型，既可以在开瓶完成后方便提拉取出整个开瓶器，也可在旋入螺旋钻时提供顶部的按压受力点，建模时对提手与中心压杆的连接位做加厚处理，保证结构强度。材质渲染阶段，主体支架采用哑光灰色硬质工程塑料材质，调整粗糙度参数模拟磨砂塑料的细腻质感，两侧手柄采用米白色防滑塑料材质，略微提升表面粗糙度模拟防滑触感，顶部提手与中心压杆采用亮红色硬质塑料材质，黄色旋钮采用亮面黄色塑料材质，螺旋钻采用抛光金属材质，调整金属反射参数模拟不锈钢的光亮质感，不同部件的材质色彩区分清晰，既还原了真实产品的外观特征，也让各功能部件的辨识度更高。整体装配完成后进行干涉检查，验证各运动部件的活动行程，确保手柄下压、螺旋钻升降的过程中无零件碰撞，结构运动顺畅，完全符合手动开瓶器的实际使用逻辑，模型结构完整，各零件的装配关系清晰，可直接用于产品结构演示、3D打印验证或者相关教学场景使用。
