遥控越野玩具车左悬挂摇臂结构件

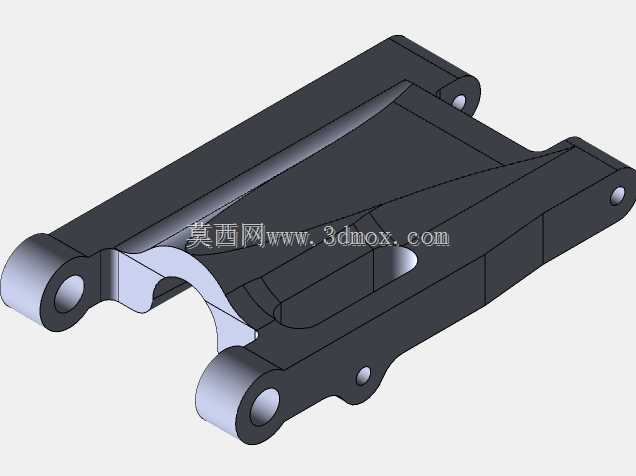

该零件为小比例遥控越野模型车的左侧悬挂摇臂，属于行走系统的核心受力连接件，主要应用于1:12及相近比例的电动遥控越野玩具车，承担车轮与车架之间的载荷传递、动作导向作用，在车辆飞跃落地、高速过弯、颠簸路面行驶时，可分散车轮受到的冲击载荷，避免车架直接受力出现形变损坏。从结构设计来看，零件整体采用变厚度悬臂式布局，主体承力区域厚度做了加厚处理，对应安装铰接点的位置做了局部加强凸台，避免反复受力后出现铰接孔开裂的问题。零件两端共设置三处铰接安装位，其中靠近车架侧的两处同轴铰接孔用于连接车架固定座，预留的铰接间隙可满足摇臂上下摆动的行程需求，不会出现运动干涉；靠近车轮侧的单处铰接孔用于连接转向节组件，孔位同轴度公差控制在0.05mm以内，可保证车轮转动时无卡滞、虚位。零件中部设置的镂空减重槽，在不损失整体结构强度的前提下降低了零件自重，可减少悬挂往复运动时的惯性负载，提升避震响应速度。零件表面的过渡区域全部采用圆角处理，既可以消除3D打印过程中的应力集中点，也能避免装配时尖锐棱边划伤其他组件。安装边界方面，零件整体轮廓适配对应车型的轮舱内部空间，最大摆动角度下不会与轮拱、避震器、传动半轴发生干涉，铰接孔内径适配标准M3规格的铰接销轴，无需二次扩孔即可直接装配替换。在实际使用场景中，该零件可直接替换原厂损坏的左前/左后悬挂摇臂，适配3D打印快速制作的需求，打印完成后仅需去除支撑、简单打磨铰接孔即可装车使用，零件的受力结构经过实际装车测试，可承受常规越野跳跃的冲击载荷，不会出现正常使用下的断裂问题。设计过程中充分考虑了小尺寸零件的打印工艺性，所有悬空结构的角度均大于45度，减少打印支撑的使用量，同时降低支撑拆除后的打磨工作量，铰接孔位置预留了0.1mm的打印余量，可根据不同打印耗材的收缩率做简单修整即可获得合适的装配松紧度。
