六槽位18650锂电池充电底座结构

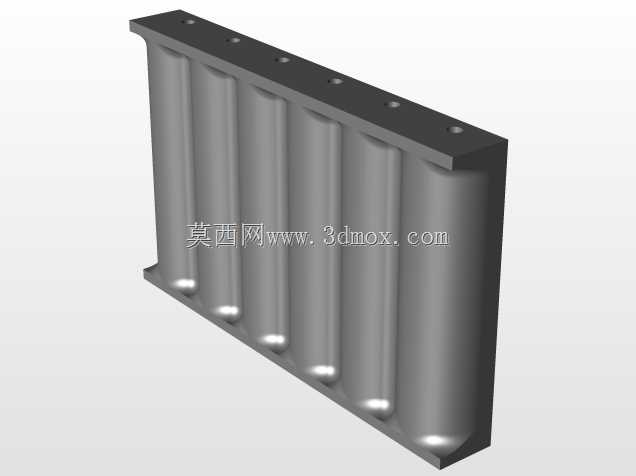

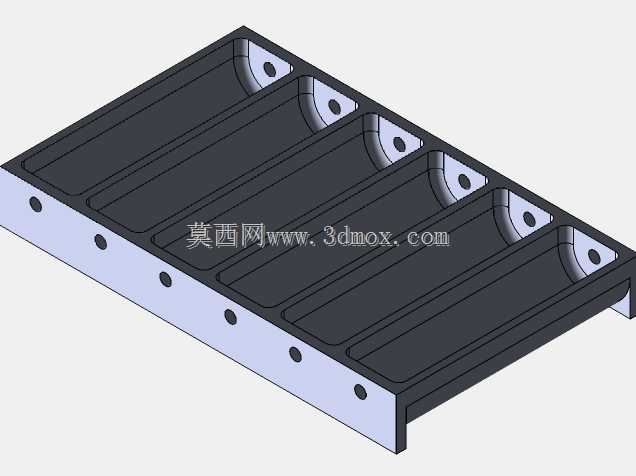

在小批量锂电池测试、手持设备电池组预充、数码产品售后电池维护这类场景里，单槽充电器的作业效率始终跟不上批量处理的需求，这款六槽位的充电底座结构，就是针对六支18650规格圆柱锂电池同步充放电作业设计的承载定位构件。从实际使用的边界条件来看，底座整体采用长条形排布设计，六个独立槽位沿长度方向等距排列，每个槽位的内轮廓完全匹配18650圆柱电池的外径公差，电池放入后不会出现径向晃动，槽体端部预留的端子安装位，刚好对应电池正负极的接触位置，不需要额外调整对位就能保证电极接触的同轴度，避免接触偏斜带来的打火、接触电阻过大问题。底座侧边的安装孔位采用等距排布设计，既可以通过螺丝直接固定在工作台面作为固定充电工位使用，也能嵌入到定制的充电设备外壳内部，作为设备的内置电池承载模块，安装孔的孔径适配常规的M3规格紧固件，不需要额外加工转接件就能完成装配。设计阶段特意将槽体之间的分隔筋做了加厚处理，一方面是避免相邻槽位的电池在取放时发生磕碰剐蹭，另一方面也能在单支电池出现异常鼓包时，提供足够的结构支撑，避免形变波及相邻槽位的电池。底座端部的端子安装槽预留了足够的走线空间，适配0.02英寸线径的音乐线制作的接触弹簧，弹簧装配后可以提供稳定的接触压力，即使在设备轻微震动的工况下，也不会出现接触断开的问题，不需要额外增加压盖结构就能固定电池位置，取放电池时只需要单手持电池沿槽体推入即可，操作动作简单，适合高频次的电池取放作业。槽体底部做了微幅的镂空设计，一方面是减少注塑成型时的壁厚不均问题，降低成品的收缩变形率，另一方面也能在充电过程中为电池提供辅助散热的通道，避免槽内积热导致电池温度过高。整个底座的结构没有多余的冗余设计，所有的结构特征都围绕电池定位、端子安装、固定装配三个核心功能展开，没有多余的装饰性结构，既可以直接开模量产作为成品充电器的底座构件，也能作为DIY充电设备的参考结构，根据实际的端子选型、安装空间需求调整局部尺寸，适配不同的充放电模块安装需求。在实际的工装应用场景中，这类多槽位底座也可以搭配电压采集模块，作为18650电池分容测试的承载夹具使用，槽位的定位精度可以保证探针与电池电极的对位准确率，减少测试过程中的接触不良报废率。
