轻量化航拍设备专用摄像机固定支架

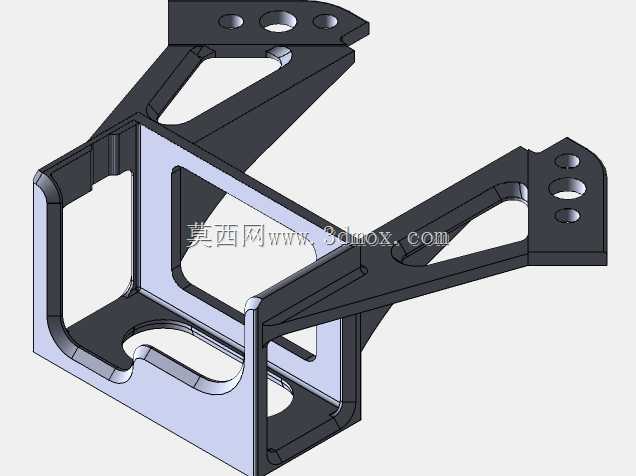

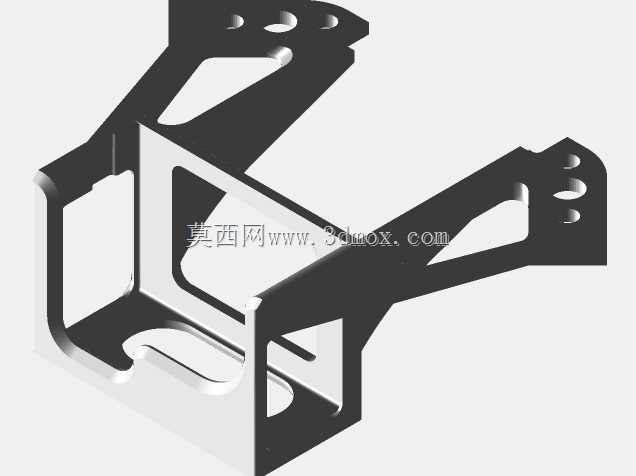

在小型航拍设备的结构搭建中，摄像组件的固定支撑件是影响整机载荷与成像稳定性的关键部件，这款适配2英寸规格摄像机的固定支架，正是针对航拍场景的载荷优化需求设计。不同于常规落地式摄像支架的厚重结构，这款支架直接替代了原有独立起落架的承载功能，在结构设计阶段就将摄像固定与机身支撑的功能做了整合，从根源上减少了整机的冗余结构重量，实际应用中能让搭载该支架的航拍设备整体减重约6克，对于载荷余量极其有限的小型航拍设备而言，这个重量优化幅度能直接提升续航时长与机动灵活性。从结构形态来看，支架采用框型主体加双侧延伸支臂的构型，中间的框型腔体刚好匹配对应摄像机的外形轮廓，能将摄像机完全嵌合在腔体内部，避免飞行过程中摄像组件出现晃动偏移；两侧向外延伸的支臂上预留了多组安装孔位，既可以直接对接航拍设备的机身主梁，也能根据不同的装机需求调整固定点位，适配不同轴距的小型航拍机架。支臂部分采用了镂空式的筋板设计，在保证结构刚性的前提下尽可能切除了非受力区域的材料，避免不必要的重量堆砌，框体的边缘做了圆弧过渡处理，既可以减少飞行过程中的风阻，也能避免尖锐棱角在装机或者维护过程中划伤线材或者操作人员。在安装边界上，支架的整体外轮廓尺寸完全围绕2英寸摄像机的外形做包络设计，不会额外占用过多的机身横向空间，支臂上的安装孔位采用等间距排布，孔位的公差控制在常规紧固件的装配适配范围内，不需要额外做二次加工就能完成装配。实际装机使用时，摄像机从框体侧面嵌入后，框体底部的镂空槽位可以避开摄像机的镜头区域，不会对拍摄视角造成遮挡，同时框体的上下端面都预留了走线缺口，方便摄像机的供电与信号线规整排布，避免飞行过程中线材被气流吹动剐蹭镜头。结构受力层面，双侧支臂与中间框体采用一体化的连接构型，受力传递路径直接，在航拍设备做俯仰、横滚机动动作时，支架的形变量控制在极小范围内，不会因为支架形变导致摄像机出现画面抖动的问题，完全能满足航拍作业的成像稳定性要求。
