Bugs3无人机GoProHero3前置安装支架

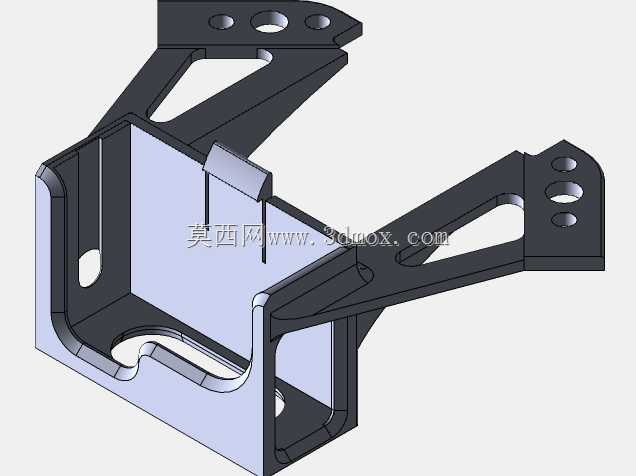

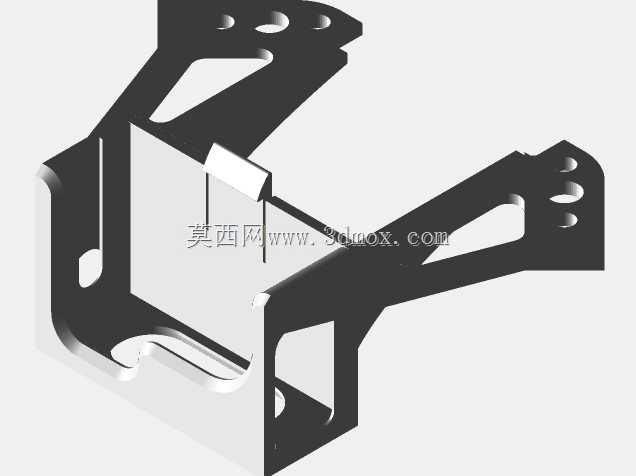

这款安装支架主要适配小型四旋翼航拍无人机的前置摄像头挂载需求，针对Bugs 3机型的原有起落架结构做了针对性的结构整合，在实际航拍作业场景中，不少飞手会选择加装GoPro Hero3运动相机来获取更高画质的航拍素材，但原有独立挂载方案往往需要额外加装固定座，同时保留原厂辅助起落架会带来额外的飞行负载，还会在大角度俯仰、侧倾飞行时让风阻额外增加，甚至出现起落架结构共振影响画面稳定性的问题。设计这款支架时，首先将摄像头固定舱位与机身连接臂做了一体化结构设计，直接替代原有辅助起落架的安装位，省去了额外的连接紧固件，在保证结构强度的前提下，对两侧连接臂做了大面积的镂空减重处理，每一处镂空的边界都做了圆弧过渡，避免应力集中导致飞行中出现结构断裂。支架中部的摄像头容纳舱采用了半包式限位结构，舱体内侧预留了运动相机的安装间隙，既可以保证相机卡入后不会在飞行中出现松脱晃动，也不会过度包裹机身影响相机的散热与按键操作，舱体底部的弧形开槽刚好避开相机镜头的下视角范围，不会在航拍画面中出现支架穿帮的问题。两侧的安装支臂完全匹配Bugs 3机身前部的原有安装孔位，不需要对无人机原有机架做打孔、切削等改装，直接替换原有辅助起落架即可完成安装，支臂上的多个定位孔可以根据实际飞行的重心需求微调摄像头的前后安装位置，适配不同配重的电池搭配方案，避免加装摄像头后出现机头过重导致的飞行姿态偏移。从结构强度角度看，支架整体采用等壁厚的薄壁结构设计，壁厚控制在兼顾打印强度与轻量化的合理区间，两侧支臂的三角加强结构可以抵消飞行中急停、转向带来的侧向冲击力，即使在小幅炸机的情况下，支架也能先通过自身的轻微形变吸收冲击力，避免直接撞击损坏摄像头与机身前部的飞控组件。实际使用中，这款支架可以在去掉原有辅助起落架的前提下同时完成摄像头固定与前部机身防护的作用，整机减重效果明显，飞行续航时间不会因为加装摄像头出现明显缩水，同时因为去掉了多余的外置结构，飞行中的风阻系数明显降低，大角度飞行动作下的姿态稳定性更好，航拍画面的果冻效应也能得到有效抑制。支架的安装边界完全贴合原有机身的前部轮廓，不会突出机身过多影响无人机的折叠收纳，日常携带时不需要反复拆卸支架，减少了紧固件滑牙、零件丢失的问题。
