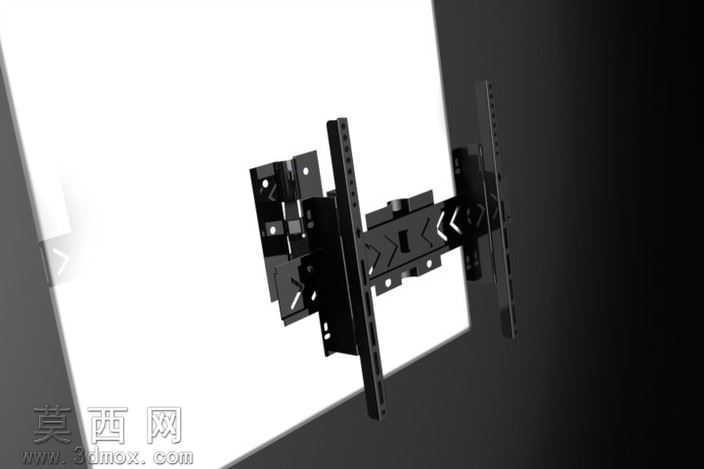

可倾斜壁挂式液晶显示屏安装支架

本作品为适配LED、LCD及等离子显示屏的可倾斜壁挂安装支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循五金冲压件、钣金折弯件的加工工艺规范，对每一处安装孔位、折弯圆角、铰接间隙都做了精准的尺寸约束，确保模型可直接对接生产加工环节。模型整体采用冷轧钢板作为主体材质，渲染阶段为金属部件赋予了哑光黑喷塑的材质效果，还原了商用挂架表面耐磨防刮的涂层质感，铰接活动部位做了金属原色的细节区分，清晰展现支架的活动结构分区。支架主体采用左右对称的承载臂设计，背部设置有适配墙面安装的固定挂板，正面设置有可与显示屏背部VESA标准孔位对接的连接挂耳，中间的铰接调节结构支持26度到52度区间的俯仰角度调节，可满足用户不同观看高度、不同观看场景下的屏幕角度调整需求，建模时对铰接处的旋转轴、定位卡槽、锁紧结构都做了完整的结构还原，可直观展示支架角度调节的运动逻辑。设计过程中充分考虑了挂架的承重性能与安装便捷性，固定挂板设置了多组不同间距的安装孔位，可适配不同规格的墙面膨胀螺丝安装，正面连接挂耳设置了快装卡扣结构，可实现显示屏的快速挂载与拆卸，同时在挂臂上预留了走线空位，方便显示屏电源线与信号线的规整收纳，整体结构兼顾了承重稳定性、调节灵活性与安装实用性，可覆盖26到52英寸区间的平板显示屏壁挂安装使用需求，模型结构完整无缺失特征，各部件之间的装配关系清晰明确，可用于产品结构验证、安装演示、生产开模参考等多种场景。
