公共厕所给排水与通风管路布设方案

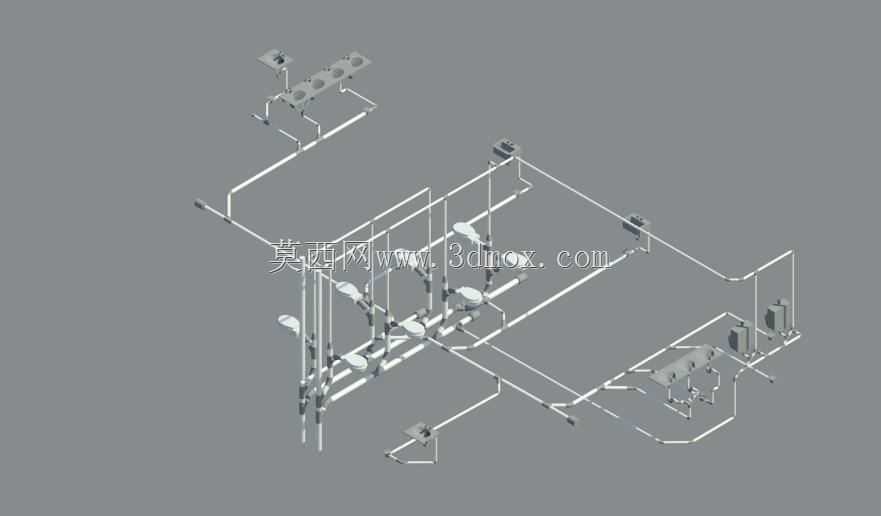

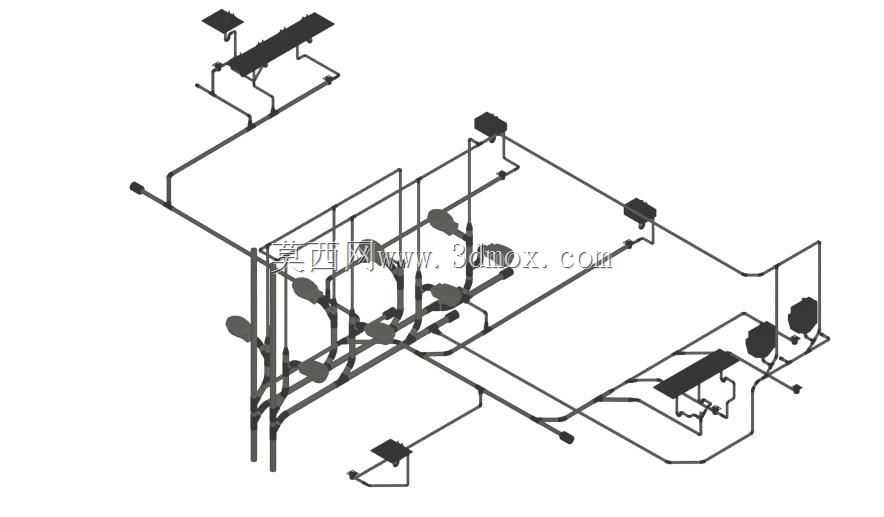

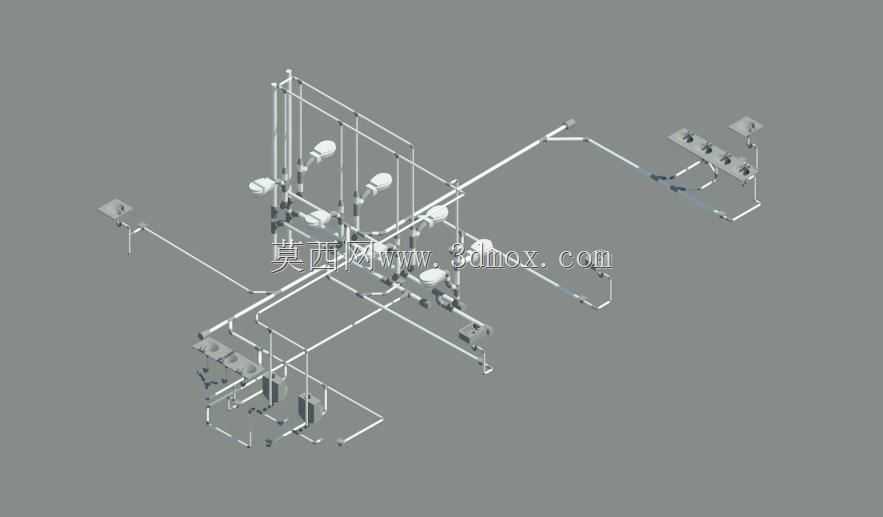

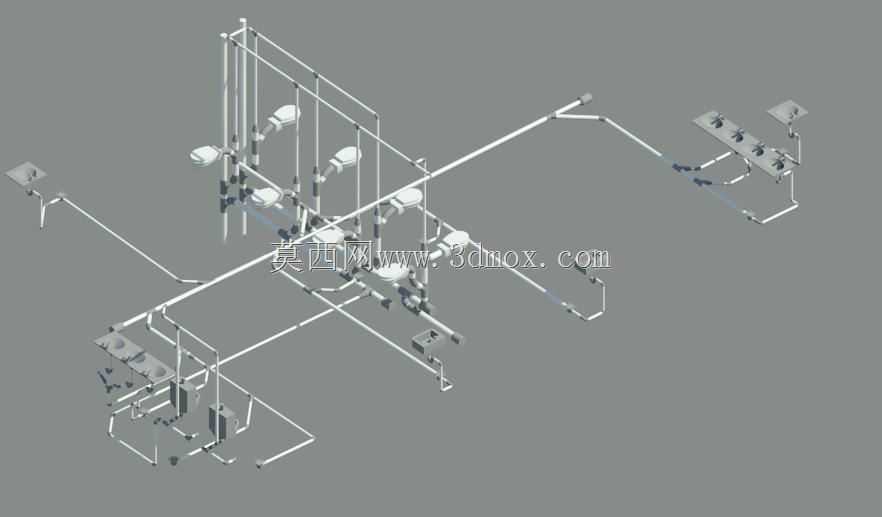

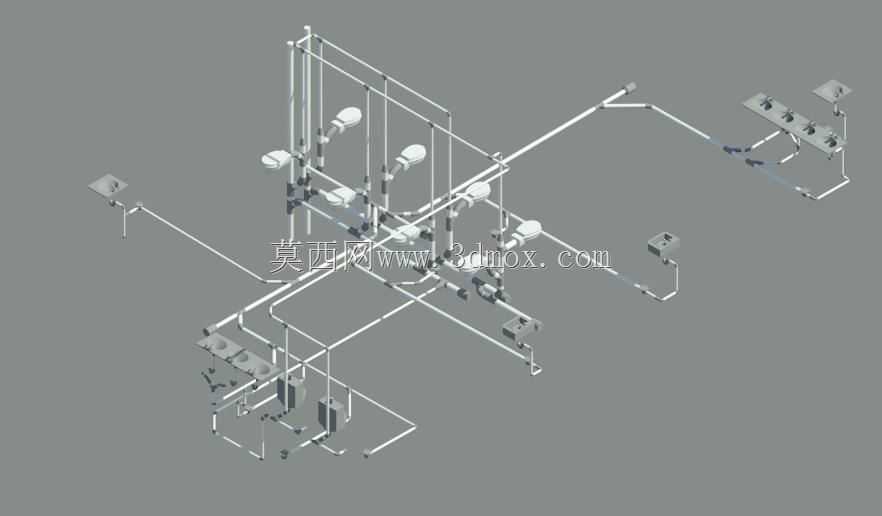

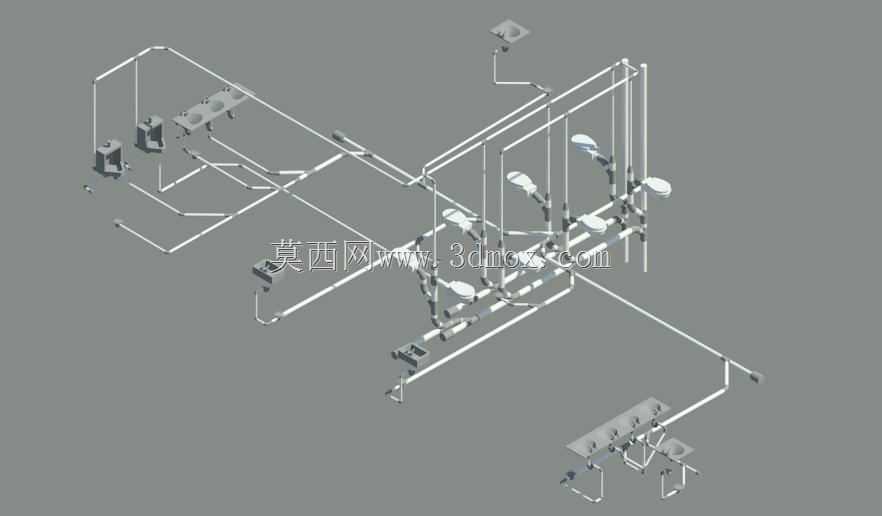

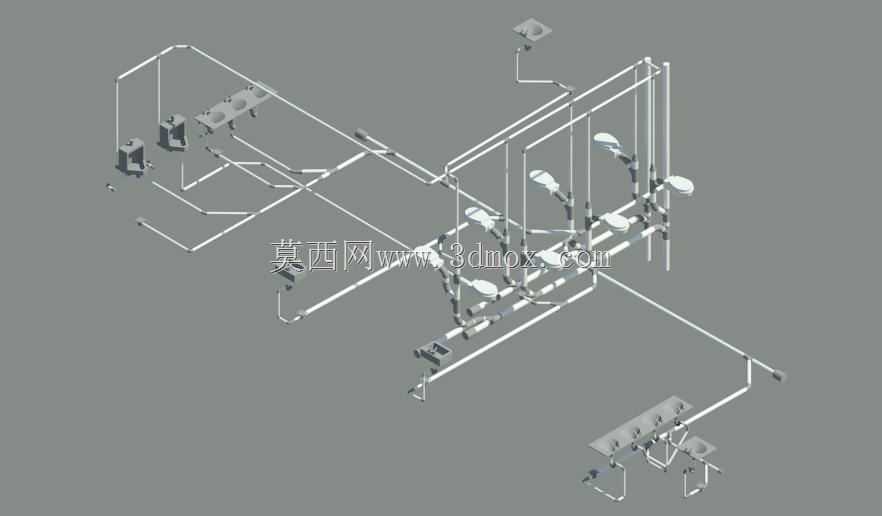

这套三维布设方案针对公共厕所这类高频使用的公共卫浴场景搭建，核心解决如厕区域的污废水排放、异味排出与空气流通需求，所有管路走向、点位衔接都贴合公共空间的实际运维要求。从功能实现逻辑来看，排水系统采用污废分流的布设思路，卫生器具下方的存水弯水封深度严格满足防臭要求，横管坡度按照排水流量计算值设置，避免管路淤积堵塞，立管位置避开如厕隔间的主要通行区域，同时预留足够的检修操作空间，横管与立管的衔接处采用45度斜三通过渡，减少排水时的水流阻力与管道噪音。通风系统采用顶送顶排的气流组织形式，排风口布置在每个隔间的上部靠近异味产生源的位置，送风管道沿公共区域顶部布设，避免气流短路，保证如厕区域的换气次数满足公共空间的卫生标准，风管的变径位置顺着气流方向逐步调整截面尺寸，降低风阻与运行能耗。设计过程中优先考虑安装边界的适配性，所有管道与建筑结构梁、柱的净距预留了足够的操作空间，排水立管与墙面的安装距离满足管件安装与后期检修的操作要求，风管与顶面的间距预留了支吊架安装的调节余量，卫生器具的给水点位与排水点位的相对位置严格匹配成品洁具的安装尺寸，避免现场施工时出现点位错位的问题。管路支吊架的布设间距根据管材自重与满水/满风荷载计算确定，排水横管的吊架设置在管道接口的受力合理位置，避免接口长期受剪出现渗漏，风管的支吊架避开风口、阀门的操作位置，不影响后期部件的更换与维护。从整体布局来看，给排水管路与通风管路在空间上分层布设，排水管路靠下层贴梁底安装，通风管路上层靠顶板安装，两类管路交叉位置提前做了标高避让，避免施工阶段出现管线碰撞，同时所有管路的走向尽量沿墙、沿角布设，不占用公共区域的净空高度，保证如厕空间的通透感与通行舒适度。针对公共厕所使用频率高、杂物易冲入管道的特点，排水横管的起始端与转弯位置都预留了检查口位置，地面清扫口的布设覆盖所有排水支管的服务区域，方便后期疏通作业；通风系统的支管上预留了风量调节阀门的安装位置，可根据不同区域的使用频率调整排风量，在低使用时段降低风机运行负荷，兼顾使用体验与运行节能。
