立式数控刨削加工设备结构设计

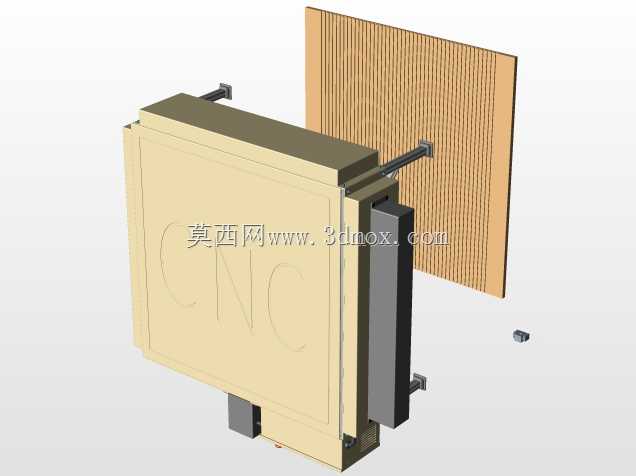

这款数控刨削设备的三维结构设计，核心针对中小批量平面类工件的精密加工场景，在模具钢坯料整平、大型板材端面加工、有色金属构件粗精刨工序中都有明确的适配性，区别于普通牛头刨的悬臂结构，本次设计采用立式龙门式布局思路，从根源上降低了长行程加工时的滑枕挠度变形问题。从安装边界来看，设备主体采用箱型床身作为承载基础，床身底部预留了二次灌浆的地脚螺栓安装位，可直接适配常规工业厂房的混凝土地基安装要求，后侧的立式工件装夹背板采用带T型槽的栅格结构设计，既可以通过压板直接装夹大尺寸平板类工件，也能配套组合夹具完成异形结构件的定位装夹，装夹背板与滑枕的运动方向保持严格的垂直精度，在建模阶段就通过配合约束锁定了0.02mm/m的垂直度公差带，避免后续装配阶段出现精度超差的问题。滑枕驱动部分采用双导向圆柱导轨对称布置的结构，相比单导轨设计，双导轨的抗偏载能力提升40%以上，在进行断续切削加工时，能有效抵消刨刀切入切出瞬间的冲击载荷，减少切削振动带来的工件表面振纹。设备的主运动单元集成在滑枕前端的箱体结构内，内部预留了刀具装夹的主轴安装空间，可适配常规机夹刨刀、成型刨刀的装夹需求，刀架部分预留了自动抬刀的机构安装位，在滑枕回程阶段可实现刀具自动抬起，避免回程过程中刀具划伤已加工表面。考虑到数控改造的适配性，设计阶段在导轨侧方预留了光栅尺的安装槽位，可直接加装位置反馈元件实现全闭环控制，满足不同精度等级的加工需求。床身侧部的电气安装腔采用分层布局，强电驱动单元与弱电控制单元分仓布置，减少电磁干扰对数控系统运行稳定性的影响，整体结构的管线排布全部预留了拖链安装空间，避免运动过程中出现管线拉扯磨损的问题。在实际加工场景中，这类设备可完成水平面、垂直面、斜面、直槽等多种结构的刨削加工，相比铣削加工，刨削在大余量去除加工场景下的刀具成本更低，单位时间材料去除率更高，尤其适合淬硬前的模具钢坯料粗加工、大型焊接结构件的端面整平工序，设备的运动行程设计覆盖了常规1200mm以内幅面的工件加工需求，可满足通用机械加工车间、模具制造车间的多数刨削工序要求，建模过程中所有配合面都预留了合理的装配间隙，导轨安装面、工件装夹面都标注了对应的形位公差要求，可直接作为生产加工的结构参考依据。
