改装UNF螺纹20mm音频插孔结构

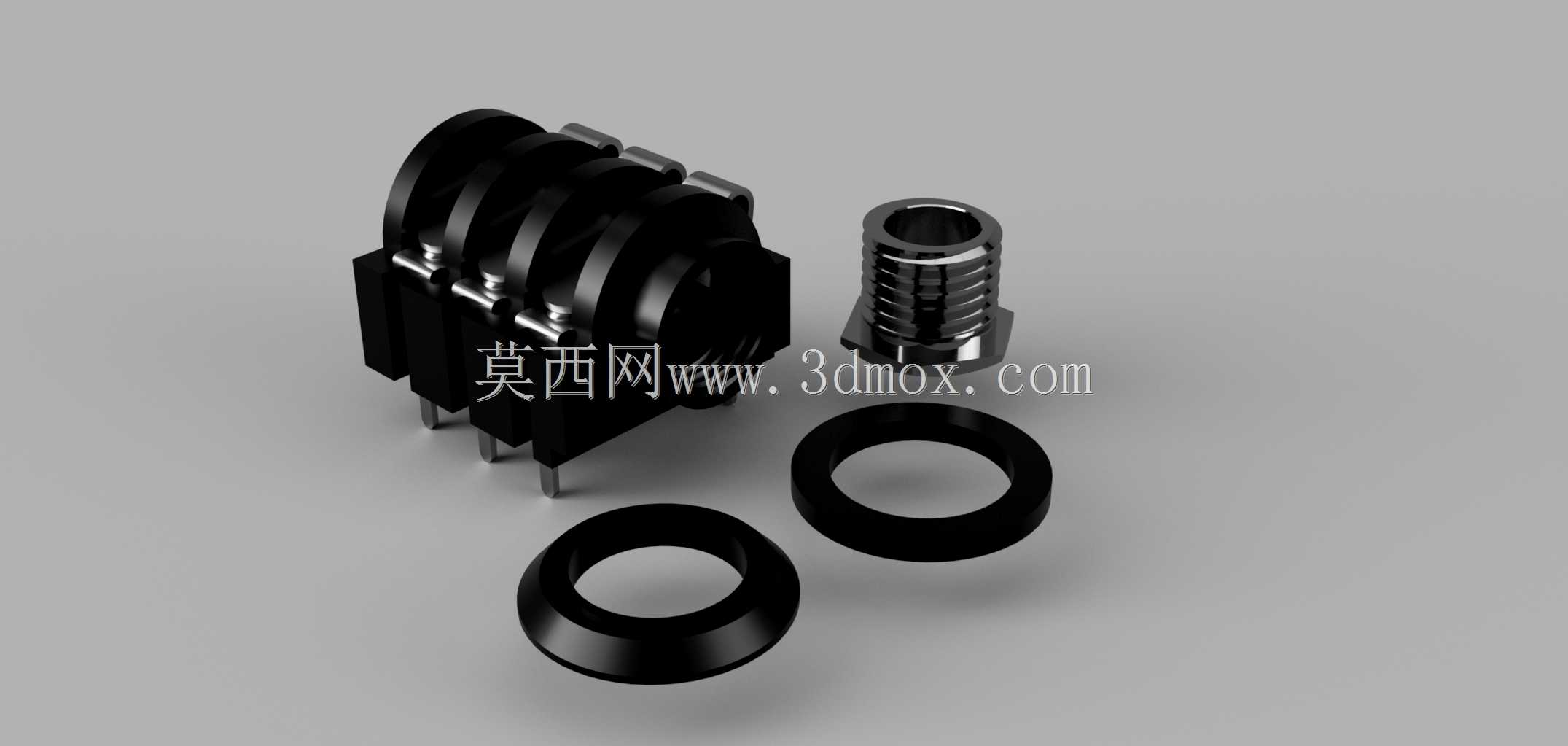

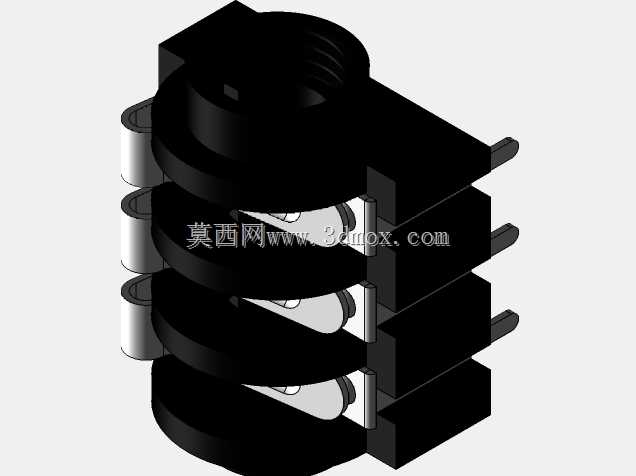

　　在音频设备、功放机箱、调音台以及DIY音频外设的结构设计中，音频插孔是承担信号输入输出的核心接插件，常规的1/4英寸音频插孔多采用自带卡扣或公制螺纹结构，在需要频繁插拔、设备长期处于振动工况，或是需要适配定制厚度面板的场景下，常规结构的插孔容易出现固定松动、密封不足、插拔时连带转动的问题，直接影响音频信号传输的稳定性。这款改装型音频插孔针对原有结构的安装痛点做了针对性调整，将原有的安装固定结构改为UNF统一螺纹制式，配套设计了专用的锁紧螺母与密封垫圈，整套组件包含插孔主体、螺纹套、两个配套垫圈，能够适配不同厚度的设备安装面板。从安装边界来看，插孔主体的插脚间距符合常规音频接插件的PCB布板规范，

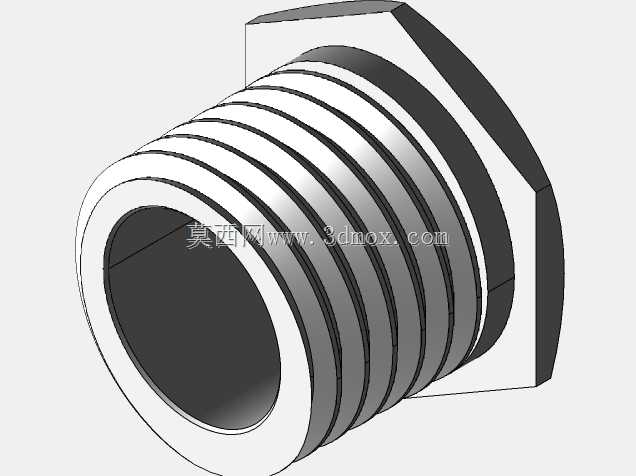

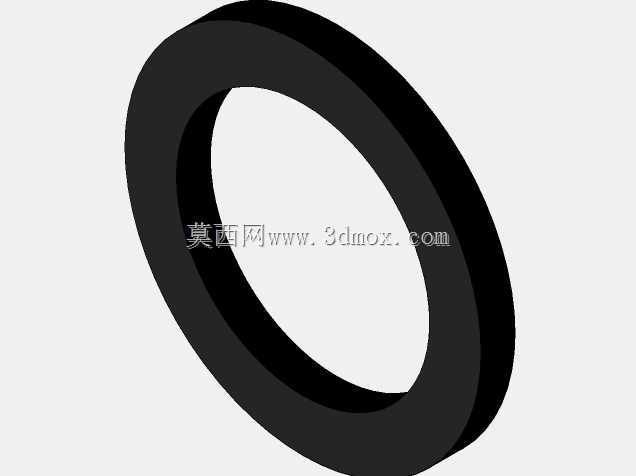

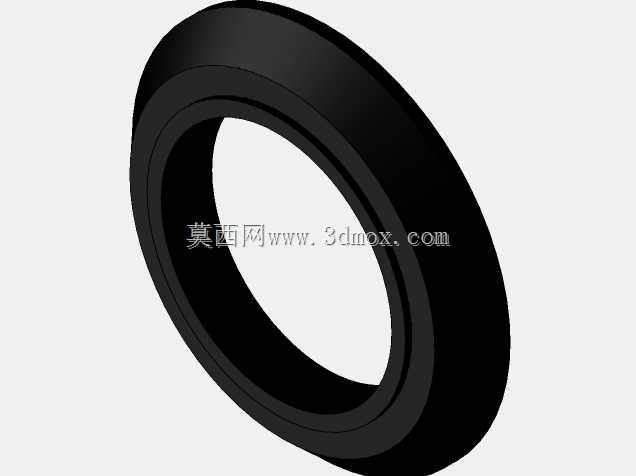

　　引脚伸出长度满足波峰焊与手工焊的操作空间要求，不会出现焊盘干涉、引脚过短无法透焊的问题；螺纹段的长度预留了足够的面板适配余量，从1mm厚的薄金属机箱面板到8mm厚的塑料机柜面板都能通过螺母实现可靠锁紧，配套的两个垫圈分别布置在面板两侧，靠近插孔本体的垫圈起到缓冲防松的作用，外侧垫圈配合螺母锁紧后能够避免螺母刮花面板表面，同时提升安装位置的防尘密封性能。设计过程中首先对原有插孔的插拔受力做了校核，常规插拔时的径向力会通过螺纹结构均匀传递到面板安装面，避免原有卡扣结构长期受力后出现断裂松脱的问题；螺纹牙型选用标准UNF细牙螺纹，细牙螺纹的自锁性能更好，在音频设备运输、使用过程中遇到振动时不会出现螺母回松的情况，同时细牙螺纹的螺距更小，

　　锁紧时的微调精度更高，能够让插孔端面与面板表面保持齐平，不会出现突出过多或凹陷过深影响插头插拔的问题。在实际选型应用中，这款结构的音频插孔既可以用于专业音频设备的生产装配，也适合音频爱好者改装老旧功放、效果器时替换原有老化松动的插孔，配套的螺母与垫圈不需要额外单独采购，整套组件装配时只需要在面板上开出对应直径的安装孔，将插孔主体从面板正面穿入，依次套入内侧垫圈、外侧垫圈后拧紧锁紧螺母即可完成机械固定，之后再完成引脚的焊接作业，整个安装流程不需要特殊工装，普通的六角扳手就能完成锁紧操作。结构设计上保留了原有插孔的内部触点结构，确保音频信号的传输性能不受改装结构的影响，触点的接触压力、插拔寿命都与常规同规格音频插孔保持一致，

　　外部固定结构的强化不会干涉内部的信号导通路径，也不会额外增加插孔的整体占用空间，在原有设备的安装位上可以直接替换，不需要对机箱结构或PCB板做额外修改。垫圈的材质选用具备一定弹性的耐磨材质，长期使用不会出现老化脆裂的问题，螺母的对边尺寸符合标准紧固件的尺寸规范，维修更换时使用常规工具就能操作，不需要配备专用的拆装工具，降低了后期维护的难度。
