商用办公场所立式长短伞收纳架结构设计

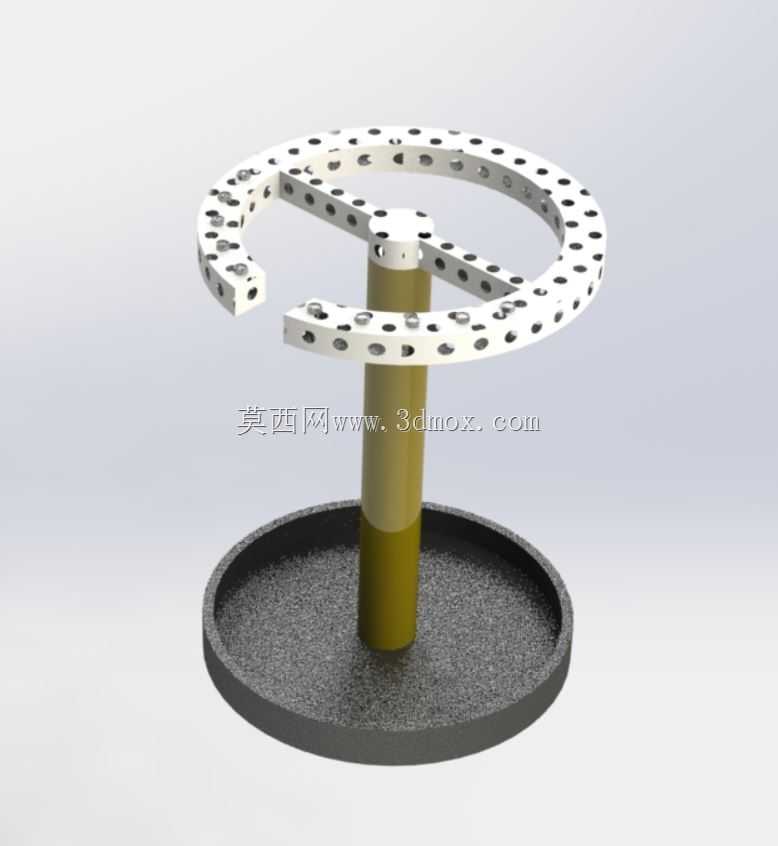

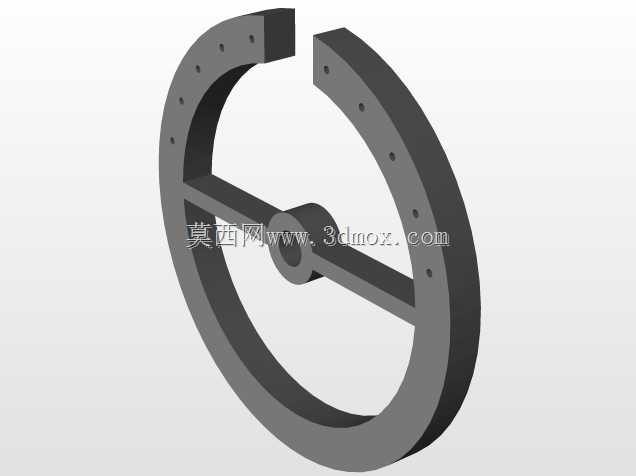

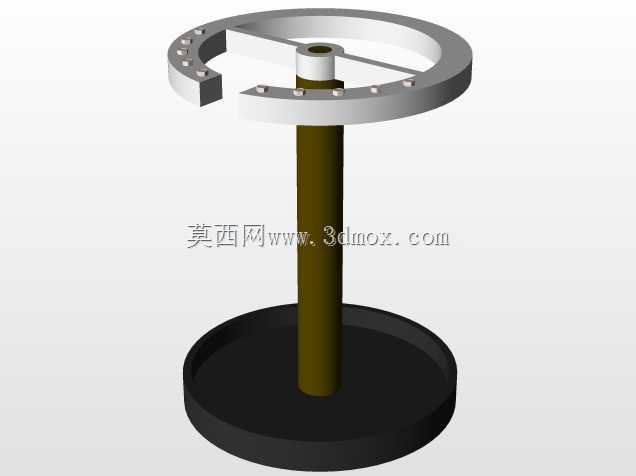

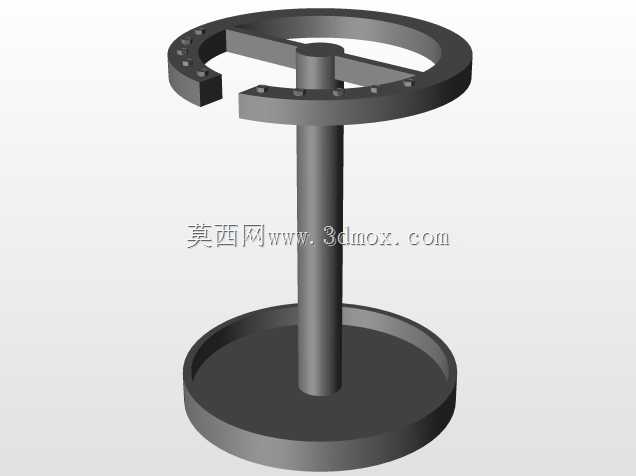

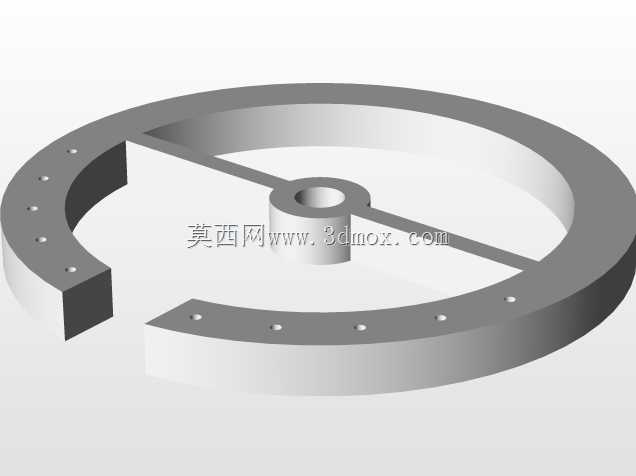

这款立式雨伞收纳装置主要面向写字楼大堂、银行网点、酒店入口、商超前厅这类公共出入场景设计，解决雨天人员进出时雨具滴水造成地面湿滑、零散放置杂乱无章的实际问题。从结构设计逻辑来看，整体采用立柱支撑的立式布局，底部设置圆形接水托盘，托盘边缘做凸起挡边设计，能够完全承接伞面滴落的雨水，避免积水外溢到地面，托盘表面做磨砂纹理处理，既可以减少放置时的伞体滑动，也能延缓积水蒸发时的水渍残留。上部的伞体固定环采用开口式环形结构，环体上均匀分布多组大小适配的插孔，既可以插入长柄雨伞的伞杆，也能适配折叠短伞的放置需求，环形结构做了断口设计，相比整环结构更方便人员取放不同位置的雨伞，不会出现相邻伞体互相卡滞的情况。支撑立柱采用变径圆柱结构，下部与接水托盘中心做嵌入式固定，上部与环形固定架的十字支撑肋连接，十字肋的四个延伸端分别与环形架的四个点位锁合，保证整个上部架体的承重稳定性，即使放满湿伞也不会出现架体倾斜、晃动的问题。从安装边界来看，整体占地为圆形投影区域，直径控制在400mm左右，整体高度约700mm，不需要额外在墙面打孔固定，直接放置在入口处的平整地面即可使用，不会占用过多通行空间，也不会对入口处的装修墙面造成破坏。在功能细节上，环形架上的插孔边缘做了圆角过渡处理，避免取放雨伞时刮破伞面布料，接水托盘与立柱采用可拆分的连接结构，日常清理积水时可以直接将托盘取下倾倒、擦拭，不需要挪动整个架体。考虑到公共场景的使用频次，整体结构没有易损的活动部件，所有连接位置均采用刚性固定，长期使用也不会出现连接件松动、结构变形的问题，环形架上的多孔位设计可以同时容纳二十把以上的雨伞，能够满足高峰时段的人员使用需求，不会出现伞位不足导致雨伞随意堆放的情况。
