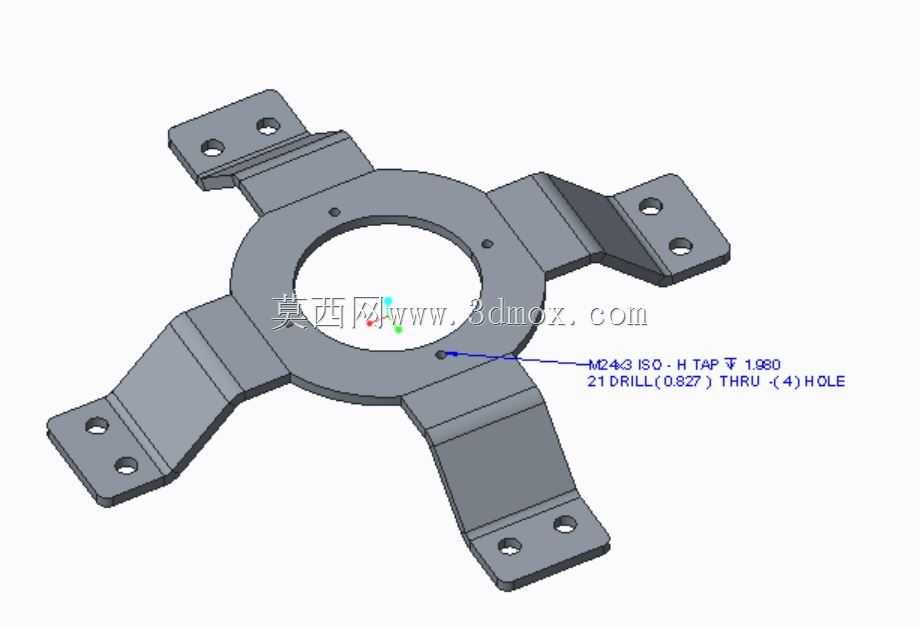

四耳带孔圆形金属板安装固定支架

这类四耳延伸式圆形金属支架，多应用在中小型机电设备的内部动力单元、传动组件的定位固定场景，比如小型风机的电机端固定、轻型输送线的惰轮安装座、自动化设备里的传感器模组承载支架，也可作为小型气动元件的转接安装板使用，核心作用是通过中心的圆形避让孔套合在轴类、筒状部件外侧，依托四个向外延伸的支耳完成与设备机架的刚性连接，避免被固定部件运行时出现径向窜动或角度偏移。从结构设计逻辑来看，中心圆环的内径尺寸需要匹配被承托部件的外圈定位直径，预留0.1-0.2mm的装配间隙方便安装对位，圆环本体的厚度根据承载载荷计算，常规轻型应用场景下采用2-3mm厚度的冷轧钢板冲压成型即可满足强度要求，若应用在有振动的工况下则需要提升板厚至4mm以上，同时在支耳弯折处增加压筋结构提升抗形变能力。四个支耳采用对称式分布，相邻支耳夹角为90度，每个支耳端部都预制两个同轴的安装孔，孔位间距按照通用型材的安装孔距设计，既可以适配铝型材机架的T型螺栓安装，也能适配钢板焊接机架的钻孔攻丝固定，双孔设计的目的是避免单孔固定时支架绕安装螺栓转动，提升连接的抗扭性能。支耳与中心圆环的连接段采用弯折成型工艺，弯折角度根据实际安装的空间高度差设定，让中心圆环的安装平面与支耳固定平面形成固定的高度差，刚好避让被固定部件尾部的接线、管路等凸出结构，不需要额外增加垫块调整安装高度，减少装配时的零件数量。建模过程中需要重点关注弯折处的圆角处理，按照金属板材冲压的工艺要求，内弯折圆角半径不小于板材厚度，避免冲压成型时出现板材开裂的问题，同时安装孔的位置需要距离弯折边预留至少2倍板厚的距离，防止孔位在弯折工序中出现变形。安装边界方面，这类支架的外轮廓尺寸由支耳的延伸长度决定，支耳长度需要保证安装孔中心到中心圆环外壁的距离足够容纳螺栓头或者螺母的放置空间，方便装配时使用工具拧紧，同时要控制整体外廓尺寸不会和设备内部的其他相邻部件产生运动干涉，在满足安装强度的前提下尽可能缩小支耳长度，降低整体重量和材料占用。实际选型应用时，需要先核对被固定部件的外圈直径、安装面的高度差需求、机架侧的安装孔位参数，再匹配对应规格的支架，若有防腐需求还可以在板材表面做镀锌或者喷塑处理，提升潮湿工况下的使用寿命。
