机器人拾取齿轮定位机构结构设计

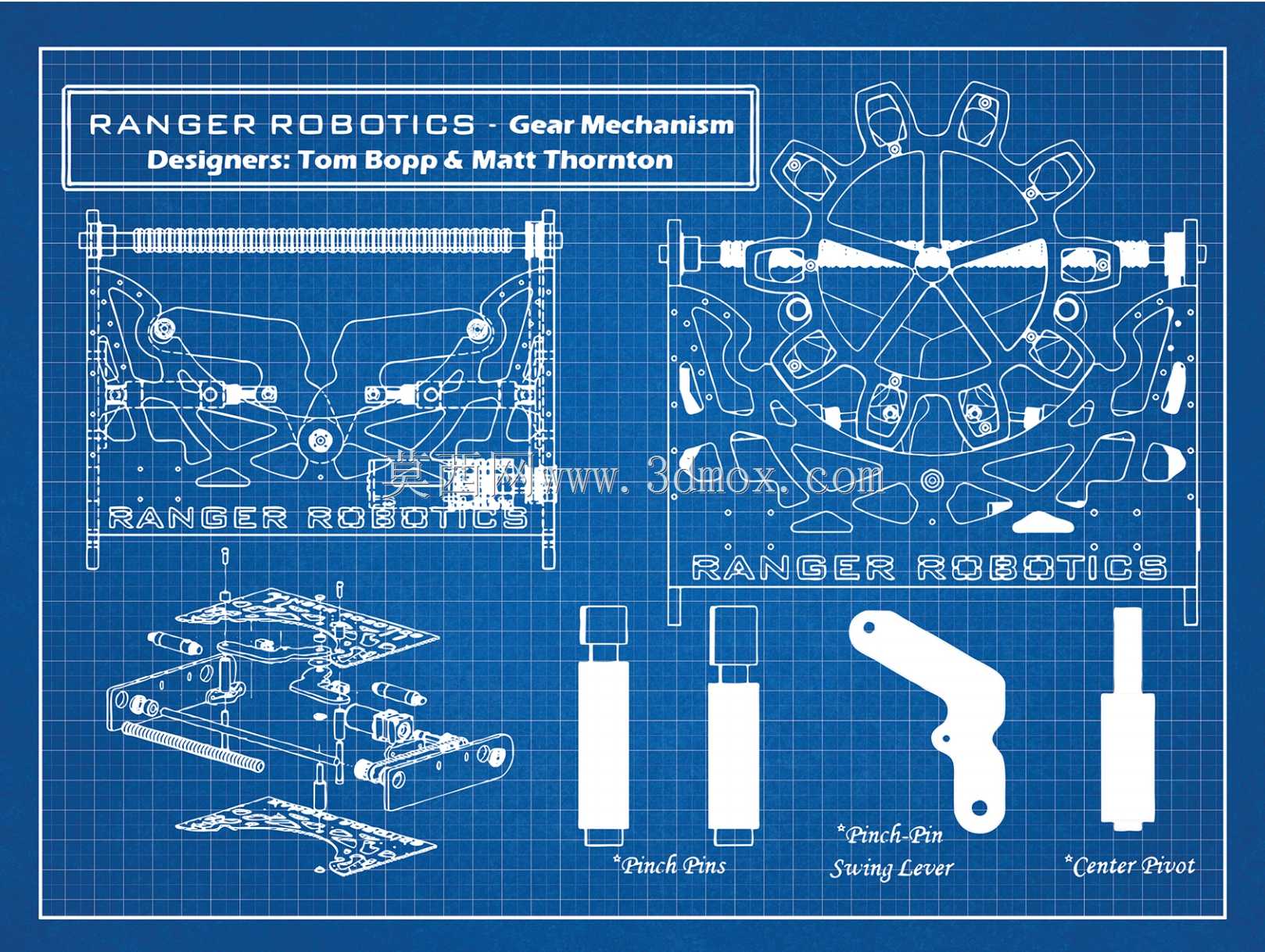

这套齿轮传动拾取机构主要面向小型竞技类机器人的作业场景设计，核心功能是在有限的作业空间内完成散置齿轮的拾取、转运与定位放置动作，适配场地内拾取齿轮后放置到固定销钉工位的作业需求，整套机构的传动逻辑完全围绕紧凑空间内的动作可靠性展开，没有冗余的结构设计。从功能实现逻辑来看，机构通过多组夹取销轴的同步动作实现对齿轮外缘的卡合夹持，配套的摆动摇臂作为传动执行件，将驱动端的旋转力矩转化为夹爪的开合与抬升动作，中心枢轴作为整个摆动组件的回转基准，承担了所有传动件的径向载荷与动作定位基准作用，所有传动副的间隙都控制在极小范围内，避免拾取过程中齿轮出现偏斜掉落的问题。设计过程中优先考虑了安装边界的限制，整套机构的横向安装尺寸控制在极小的幅面范围内，所有零件的排布都贴合安装基板的平面，没有超出安装面的突出结构，适配小型机器人内部局促的安装空间，夹取销轴的伸出长度刚好匹配齿轮的厚度尺寸，既保证夹持时的接触面积足够，又不会因为伸出过长导致运动过程中与场地其他部件发生干涉。摆动摇臂的轮廓曲线经过反复调校，转动过程中带动夹爪的开合行程刚好适配目标齿轮的外径尺寸，不会出现夹取过紧卡滞齿轮或者过松无法夹持的问题，中心枢轴的安装孔位与驱动输出轴的同轴度公差要求较高，避免转动过程中出现卡滞影响动作响应速度。夹取销轴采用等径圆柱结构，安装时直接压入摆臂对应的安装孔内，装配工艺简单，后期维护更换也十分便捷，所有板类零件都采用平板切割成型，没有复杂的曲面加工特征，加工成本低且成型精度容易保证。整套机构的传动路径短，从驱动输入到夹爪动作输出没有多余的传动环节，动作响应延迟低，能够在快速移动的机器人平台上稳定完成拾取动作，夹持状态下齿轮的定位精度能够保证放置时精准对准销钉位置，不需要额外的视觉校正环节即可完成放置作业，适配小型机器人轻量化、快响应的设计需求。机构的所有运动部件都做了边缘倒角处理，避免运动过程中剐蹭齿轮或者其他周边结构，安装基板上的孔位都做了定位设计，装配时不需要额外调校即可保证各部件的相对位置精度，降低了整机组装的调试难度。
