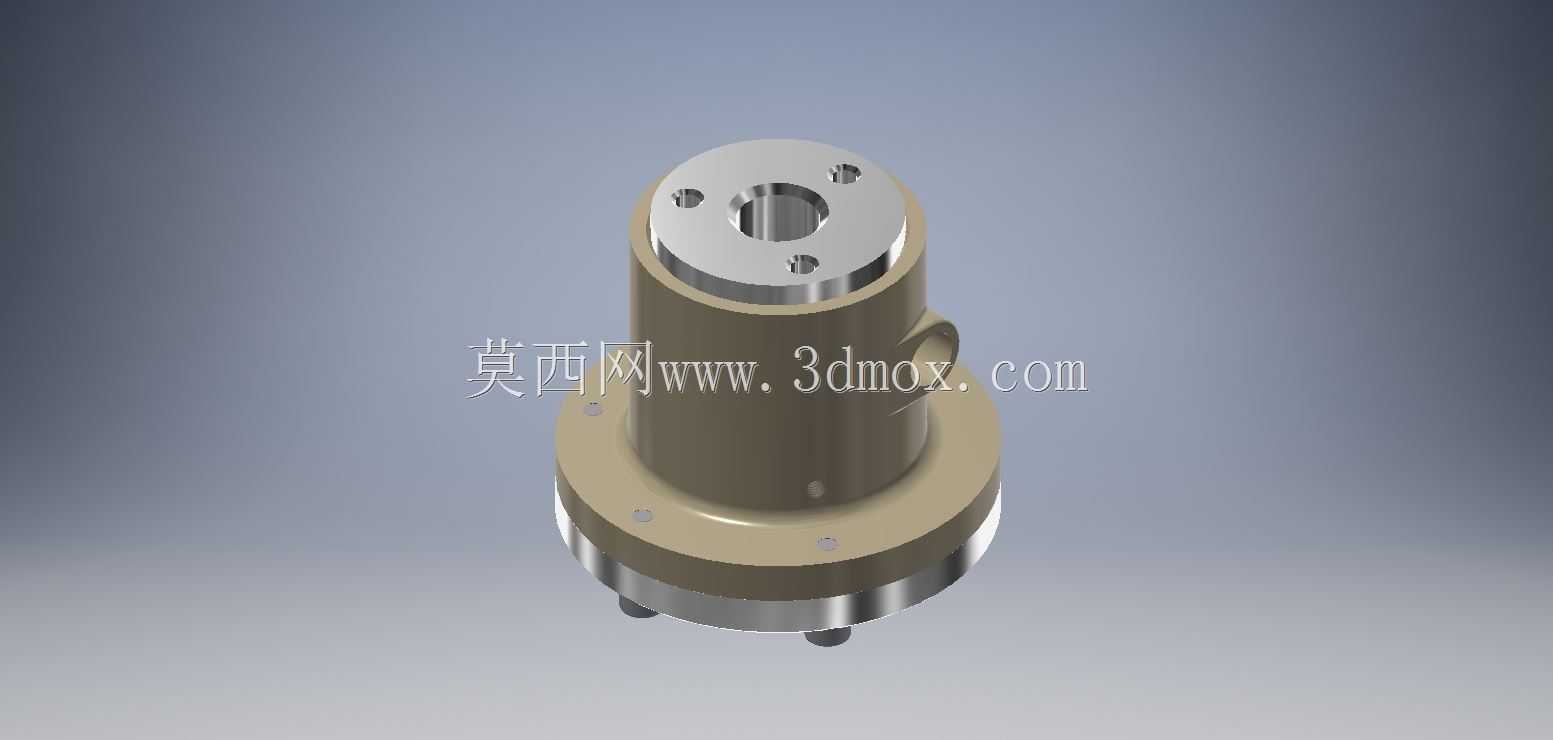

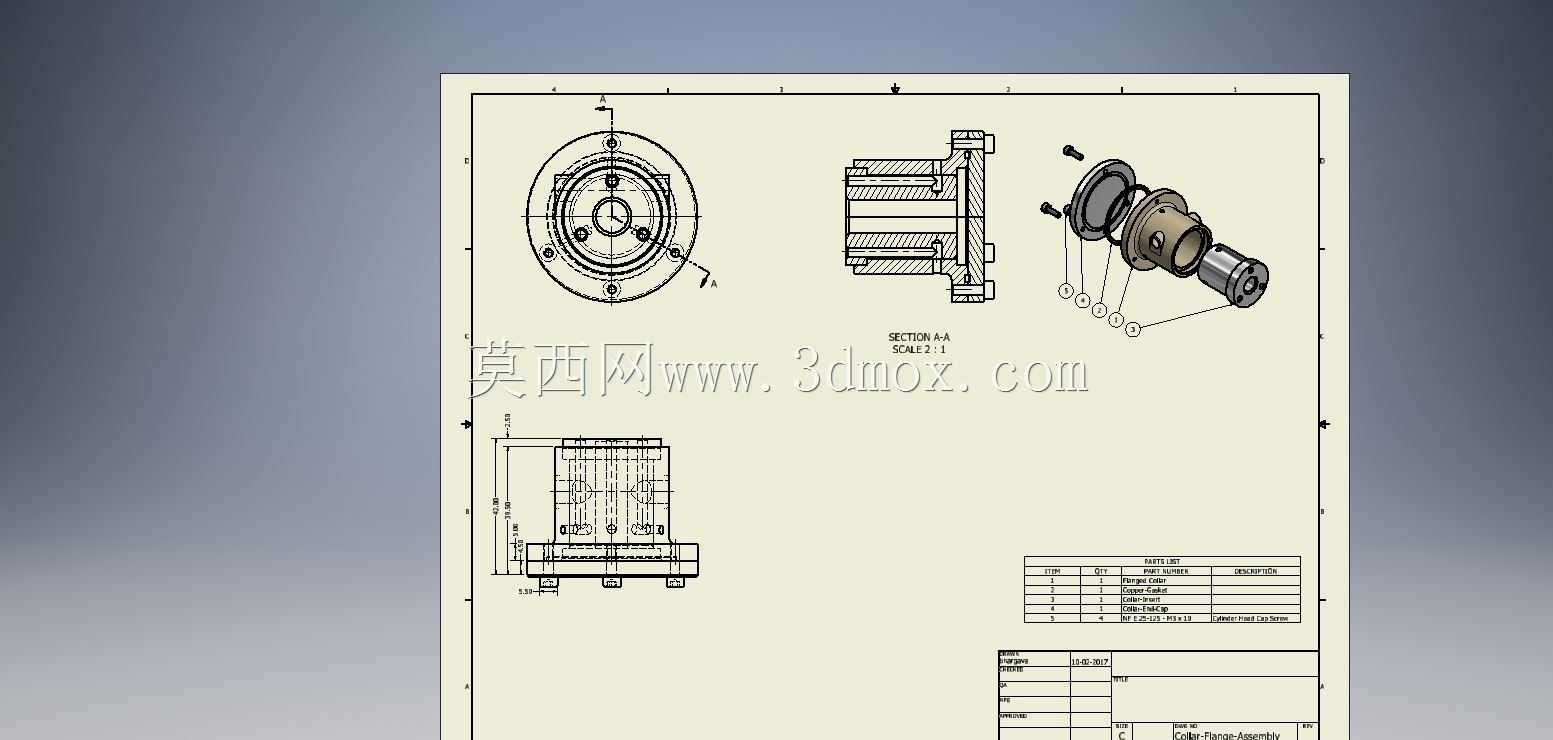

带密封结构的凸缘法兰连接组件

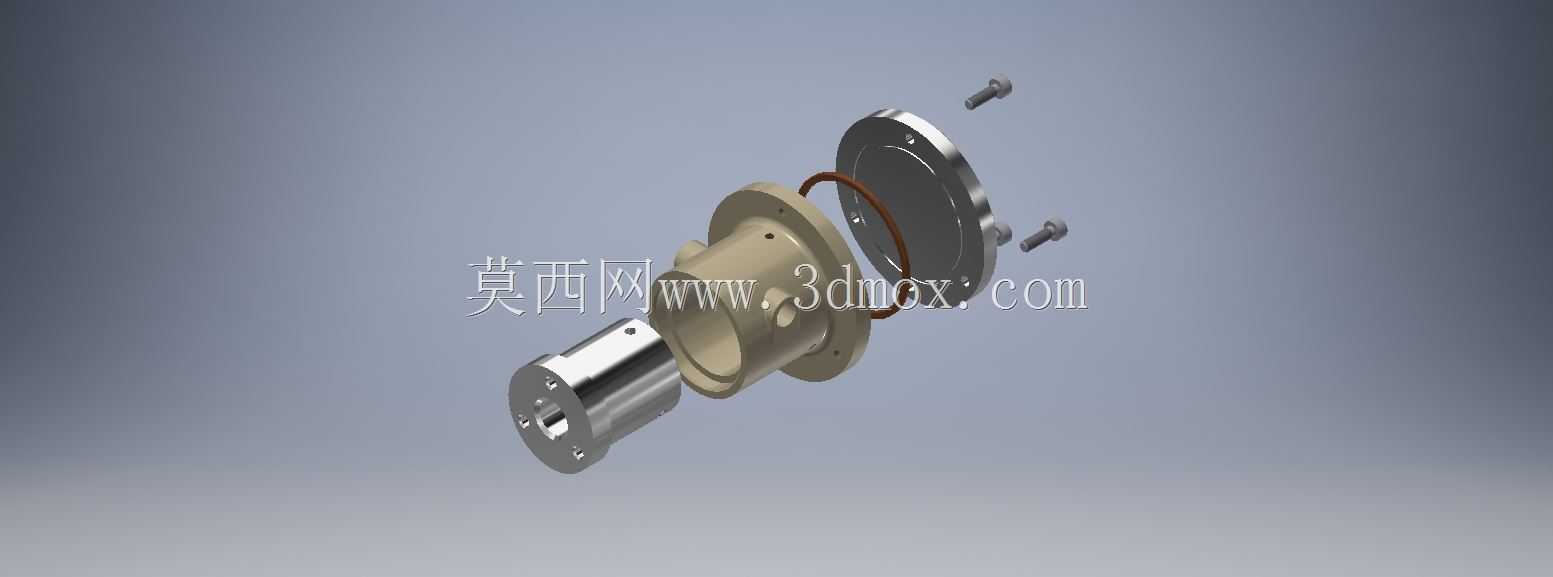

这类凸缘法兰组件常应用在需要实现轴端刚性连接、腔体密封隔断的工业场景中，比如流体输送管路的泵阀出口对接、旋转轴系的扭矩传递节点、真空腔体的穿轴密封位置，都能看到这类结构的身影。不同于普通平焊法兰仅承担管路对接功能，这款组件集成了轴连接端、法兰密封面、紧固件定位孔、密封环安装槽多个功能结构，能同时完成扭矩传递、介质密封、部件定位三个核心作用。从结构设计逻辑来看，组件的轴连接端采用了带键槽的圆柱配合结构，配合端面的紧固螺钉孔，可以和对接轴实现无相对滑动的刚性连接，保证扭矩传递过程中不会出现松脱、偏摆的问题；中间的凸缘台肩做了加厚处理，能承担轴向的载荷冲击，避免法兰受力变形导致密封失效；法兰端面上均匀分布的螺栓孔，采用了铰制孔精度设计，安装时螺栓穿过孔位后可以实现两个对接法兰的同轴定位，不需要额外找正就能保证两端部件的同轴度控制在0.02mm以内，大幅降低现场安装的调校难度。密封结构设计上，法兰端面预留了标准O型圈安装槽，槽深和槽宽按照橡胶密封件的压缩比要求做了尺寸匹配，安装后密封件的压缩量控制在18%-22%区间，既能保证0.6MPa以内的气体、液体介质不会出现渗漏，也不会因为压缩量过大导致密封件过早老化失效。安装边界方面，组件的最大外缘由法兰外径决定，安装时需要预留出螺栓拆装的扳手操作空间，通常在法兰径向外侧预留至少一倍螺栓公称直径的操作距离，轴向方向因为轴连接端需要插入对接部件的轴孔，要保证对接轴孔的深度和轴端插入长度匹配，避免出现轴头顶死导致法兰面无法贴合密封的问题。实际选型应用时，要根据传递的扭矩大小匹配对应螺栓的强度等级，根据输送介质的腐蚀性选择法兰本体和密封件的材质，常规工况下采用碳钢镀锌处理就能满足使用要求，腐蚀工况则可以更换为304不锈钢材质搭配氟橡胶密封件。整个组件的各部分尺寸做了公差匹配，轴配合面采用h7公差，法兰端面和轴线的垂直度控制在0.01mm以内，保证高速旋转时不会出现端面跳动过大的问题，适配最高3000转每分钟的旋转工况。
