工业机器人轻量化末端执行器结构

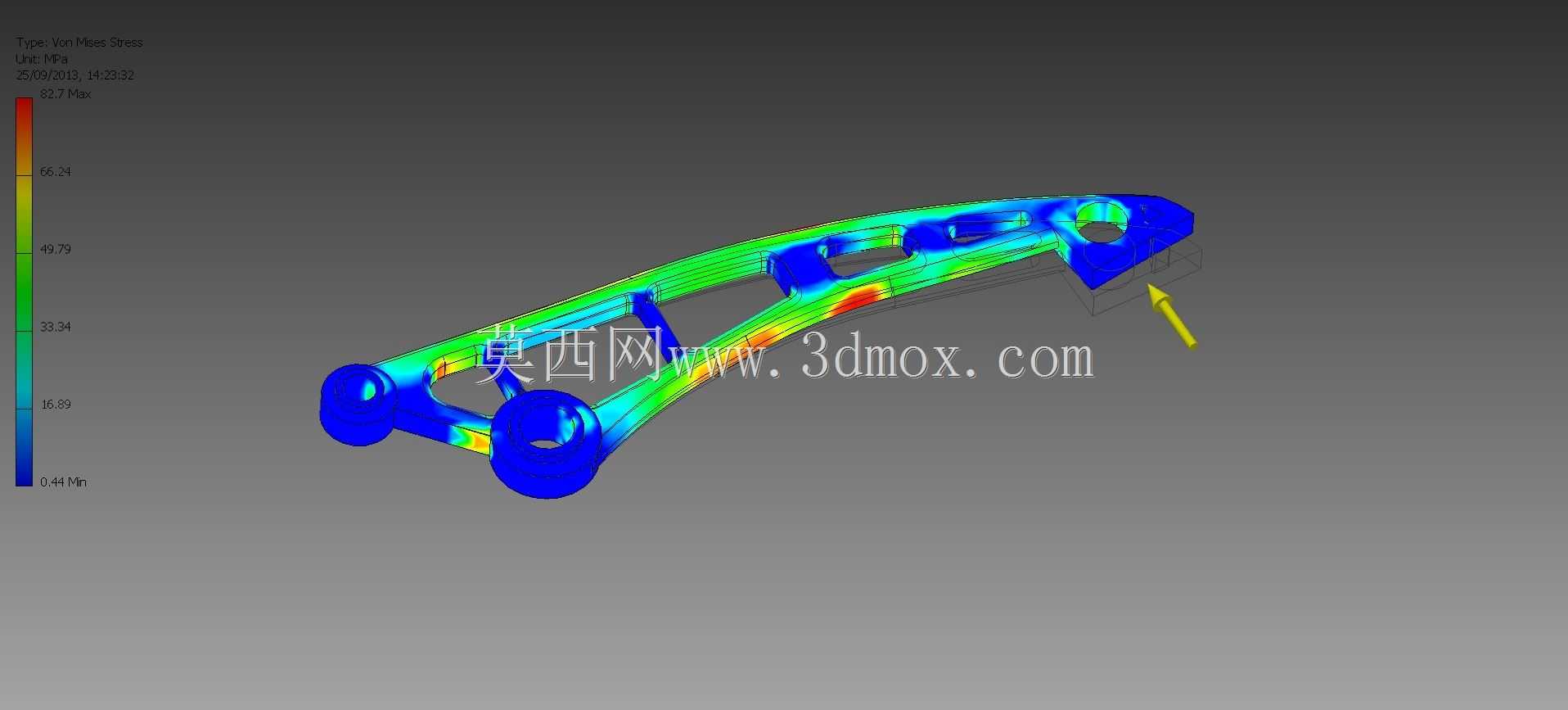

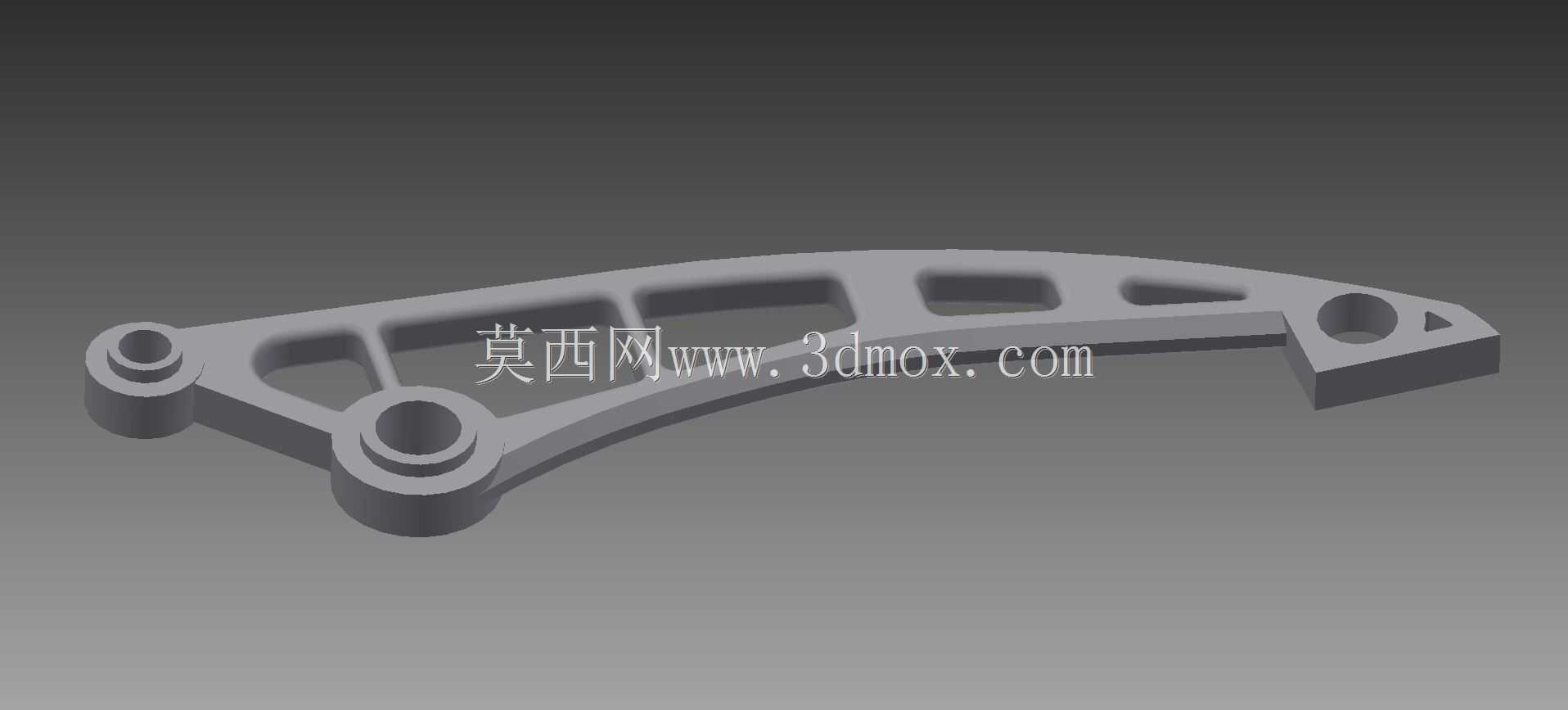

这款末端执行器主要适配多关节工业机器人的末端法兰安装场景，可用于自动化产线的工件拾取、搬运、上下料工序，在3C电子装配、小型五金件分拣、注塑件取件场景中都能适配，相比传统钢制夹爪基座，整体采用镂空式筋条布局，在保证结构刚度的前提下大幅降低自身重量，能有效减小机械臂末端的负载冗余，提升机器人高速运动时的动态响应性能，减少关节电机的持续输出负荷。从结构设计逻辑来看，整体采用对称式长梁布局，两端预留的安装孔位可适配不同规格的夹爪手指、真空吸盘安装座，中部的镂空区域并非随意减重，而是结合有限元受力分析结果，在应力集中区域保留了足够的材料厚度，从云图分布也能看出，高应力区域主要集中在两端安装孔周边与筋条衔接位置，设计时针对性做了圆角过渡处理，避免应力集中导致的结构疲劳失效。安装边界上，末端连接法兰的孔位间距符合通用工业机器人的末端安装标准，不需要额外制作转接法兰就能直接适配主流负载5-10kg的六轴机器人，整体外形的长宽尺寸控制在紧凑范围内，在狭窄的工装工位内移动时不会和周边夹具、料架产生干涉，梁体的厚度经过多轮迭代，既保证夹持工件时的结构形变在允许公差范围内，又不会因为冗余材料增加不必要的重量。实际使用中，这款执行器的结构预留了气动管路、传感器线缆的走线空间，筋条之间的空隙可以直接布置气管和线缆，不需要额外外挂走线拖链，进一步缩小末端的整体体积，在高速往复运动时能减少线缆晃动带来的干扰，也能避免管线和周边设备剐蹭磨损。针对不同的作业场景，两端的安装位还可以拓展安装视觉检测模块、吹气清灰组件，不需要重新设计主体结构就能完成功能拓展，适配多品类小批量的柔性生产需求，结构本身的刚度表现可以满足常规金属小件、塑料件的夹持力度要求，不会因为夹持反力出现明显的结构形变，保证工件拾取的重复定位精度。
