带蜂窝曲面结构的弧形连接测试构件

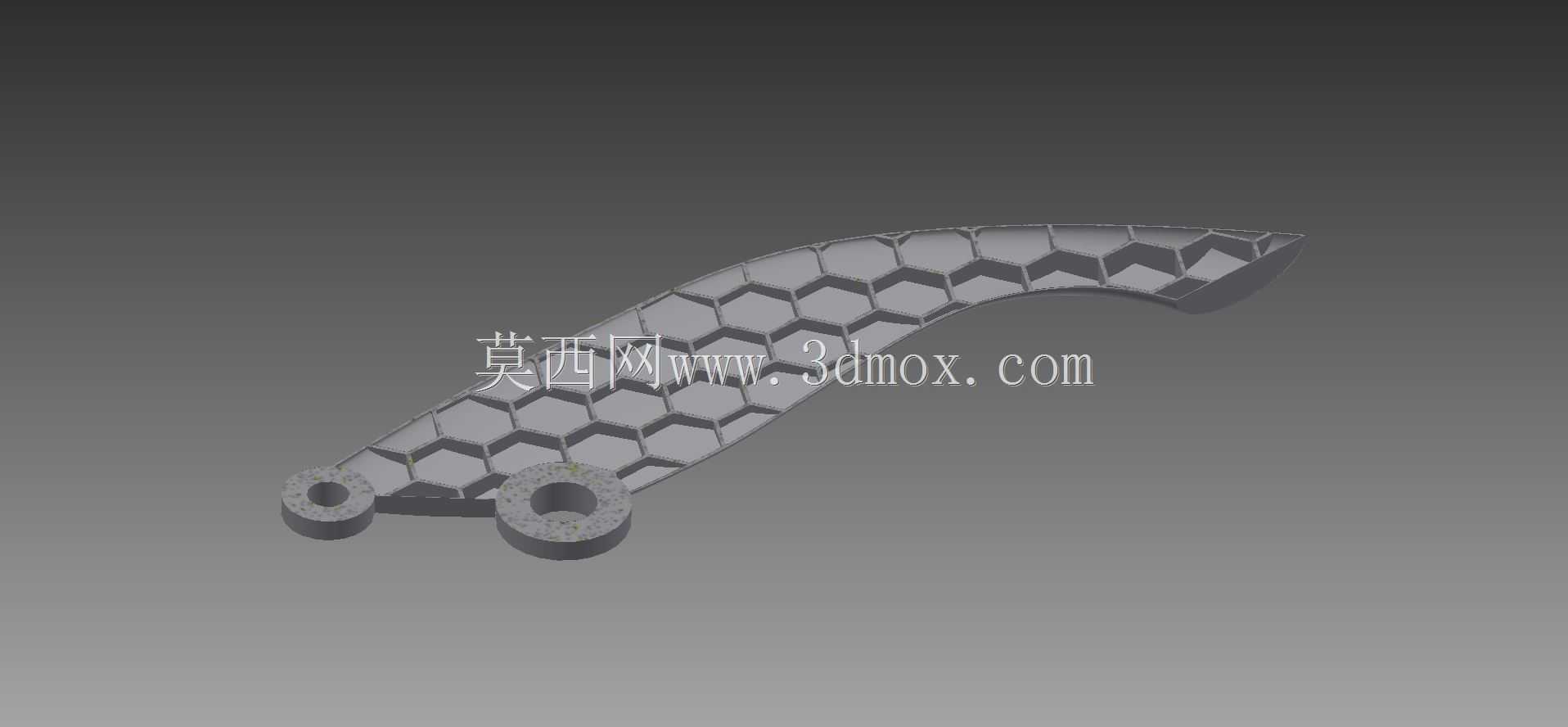

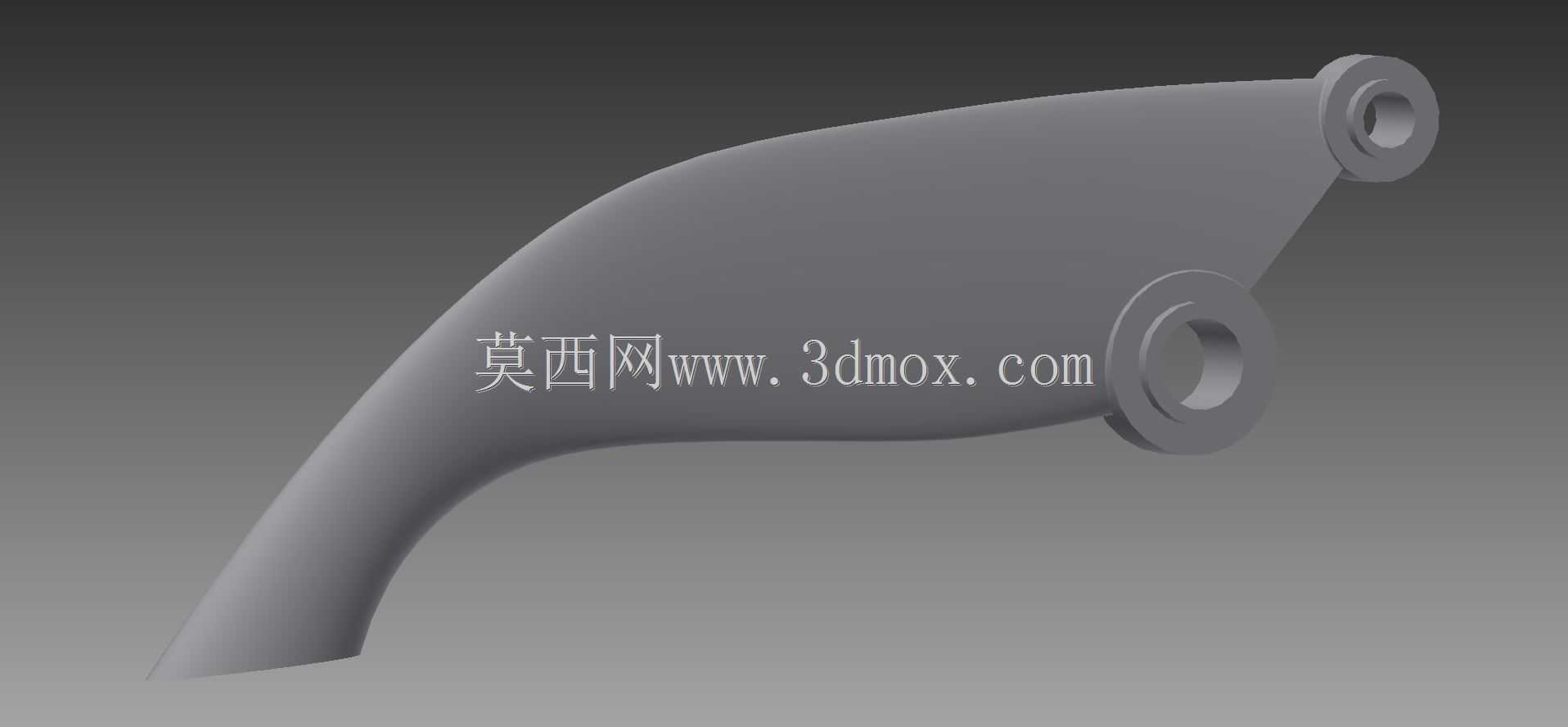

这类带蜂窝曲面的弧形构件，最初是作为几何求解验证样件开发，核心作用是校验三维建模软件、有限元求解器对复杂曲面、非均匀多孔结构的处理精度，避免实际工程应用中出现网格畸变、曲面拟合偏差、布尔运算失败等问题。从实际应用场景看，这种蜂窝填充的弧形结构可直接迁移到轻量化机械臂连接段、无人机机翼支撑肋、小型设备的减震连接臂等场景，在保证结构刚度的前提下大幅降低构件自重，减少运动部件的惯量。构件整体为变曲率弧形轮廓，两端设置同轴度要求较高的安装孔位，安装边界需匹配对应直径的销轴或螺栓，孔位周边做了局部加厚处理，避免安装锁紧时出现应力集中导致的结构开裂。设计思路上，没有采用传统的实心结构减重方式，而是沿弧形构件的中性层分布正六边形蜂窝单元，蜂窝单元的壁厚根据构件不同位置的受力梯度做了渐变调整，靠近安装孔的受力集中区域蜂窝壁厚更大，弧形中段受弯剪复合作用的区域，蜂窝单元的排布方向沿主应力迹线调整，最大化利用材料的力学性能。曲面部分的蜂窝结构做了随形贴合处理，所有蜂窝单元的外轮廓与构件外曲面保持等距偏移，不会出现蜂窝结构突出外表面或者壁厚不均的问题，既保证了外观的一致性，也避免了局部应力突变。在实际选型适配时，需要注意两个安装孔的中心距偏差控制，弧形段的外轮廓不能和周边运动部件产生干涉，蜂窝结构的孔隙如果用于走布线或者气路，需要提前核算孔隙的通流面积，避免出现线缆卡滞或者气阻过大的问题。这类结构如果用于量产场景，可根据加工工艺调整蜂窝的最小壁厚，采用3D打印工艺时最小壁厚可控制在0.8mm左右，采用机加工工艺则需要适当加大壁厚，避免加工过程中出现薄壁振颤。构件的曲面过渡区域做了圆角处理，没有尖锐棱角，既减少了加工时的应力集中，也避免安装调试过程中出现划伤操作人员的风险。
