层积方向铰链销剪切强度测试工装结构

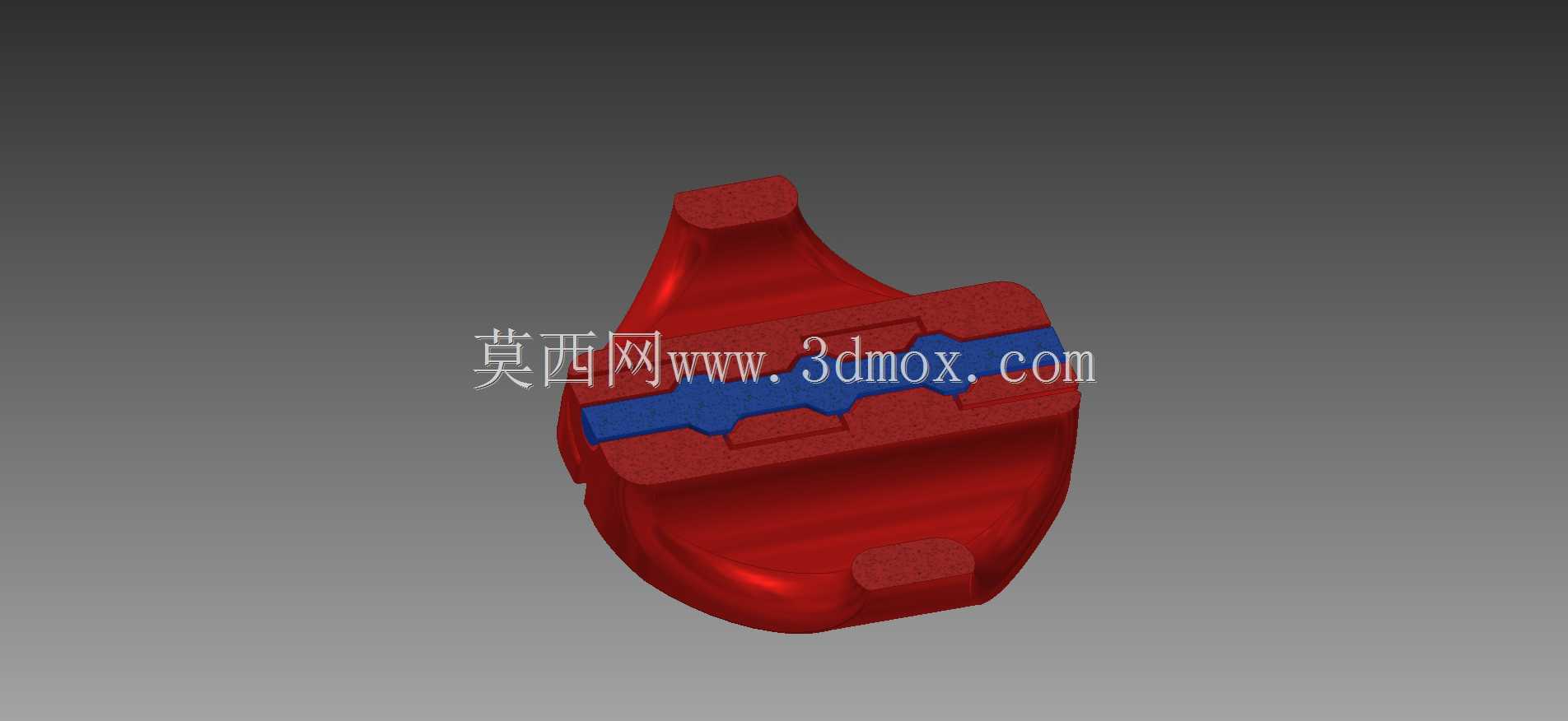

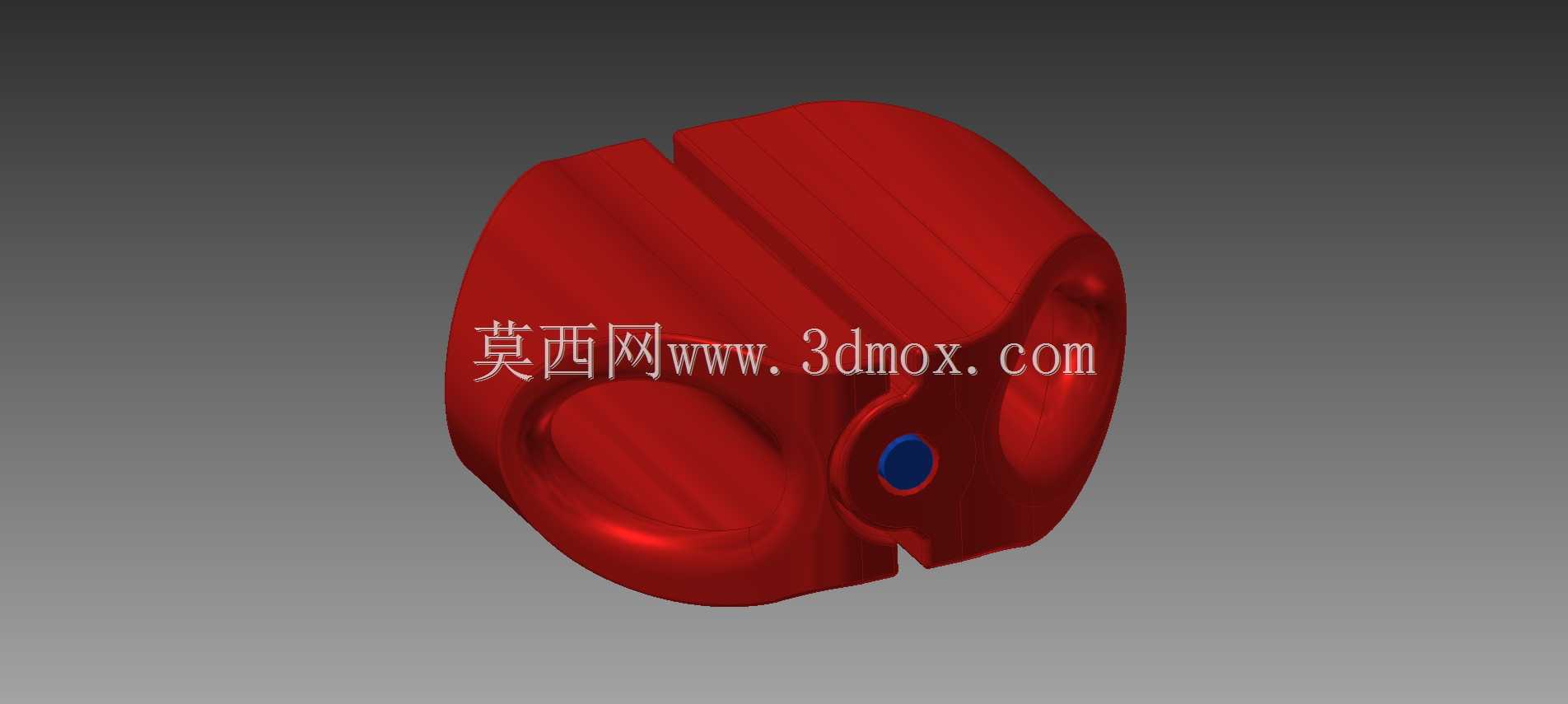

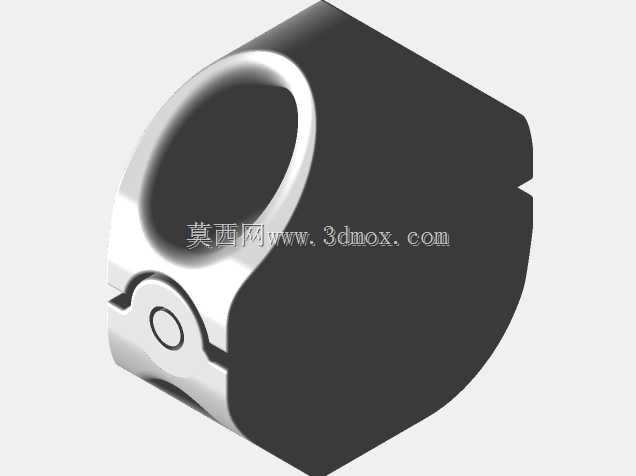

　　这套结构针对增材制造构件层间结合强度的验证需求设计，核心围绕垂直于沉积方向的销轴剪切失效场景搭建，主要服务于3D打印承力连接件的力学性能校验环节，在小批量定制化结构件的研发验证场景中，能够快速获取层间剪切的极限载荷数据，为打印工艺参数调整、结构受力路径优化提供实测依据。整套测试结构包含承载基体、测试销轴、加载配合面三个核心部分，其中承载基体采用对称式型腔设计，预留三个连续的剪切位点，配套销轴直径设定为7mm，剪切位点沿销轴轴向均匀排布，能够单次测试获取多组剪切面的失效数据，减少单次装夹带来的试验误差。基体的外轮廓采用圆弧过渡的块状构型，底部设置两个对称的定位凸台，可直接适配简易加载平台的装夹定位需求，无需额外设计定制夹具，

　　降低验证环节的加工与准备成本。设计过程中没有采用标准拉力试验机的配套夹具方案，而是适配简易弹簧天平加载场景做了结构适配，在加载端设置了可与磁吸加载块配合的平面，加载力沿垂直于销轴轴线、垂直于材料沉积层的方向施加，能够精准复现层间受剪的实际受力状态，避免加载方向偏移带来的测试数据失真。从安装边界来看，整套测试件的外廓尺寸适配小型桌面级加载装置的操作空间，型腔与销轴的配合间隙控制在小间隙配合区间，既保证销轴能够顺利装入，又避免间隙过大导致剪切过程中出现附加弯矩，影响剪切强度的测试准确性。测试过程中，随着载荷逐步提升，销轴与基体的剪切接触面逐步达到层间结合强度极限，当载荷达到临界值时，剪切面发生瞬时断裂，

　　此时磁吸加载块会沿导向面下移并保持在原位，可直接读取对应的极限载荷数值，无需额外配置位移传感器与载荷采集模块，适合研发阶段的快速定性验证场景。这类测试结构的设计逻辑，核心是剥离非必要的复杂试验结构，用最简化的构型复现真实受力工况，在增材制造零部件的早期研发阶段，能够快速完成多组工艺参数的对比验证，不需要占用大型试验设备资源，同时三个剪切位点的设计可以在同一件测试样上获取多组平行数据，减少不同样件打印差异带来的结果波动，为承力类3D打印连接件的结构设计提供可靠的实测数据支撑，也能为同类型销轴连接结构的层间强度校核提供参考依据。
