适配Champs夹钳的替代枢轴结构设计

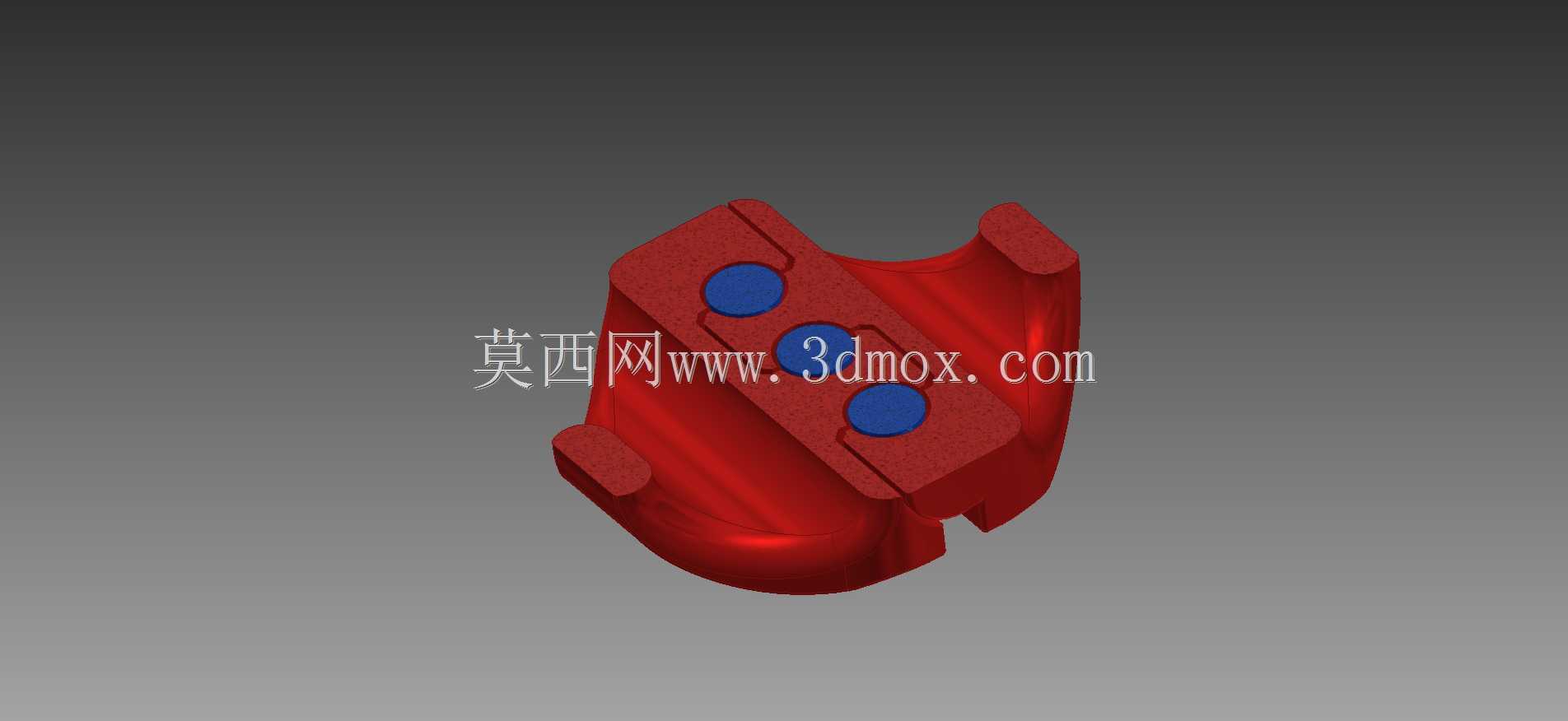

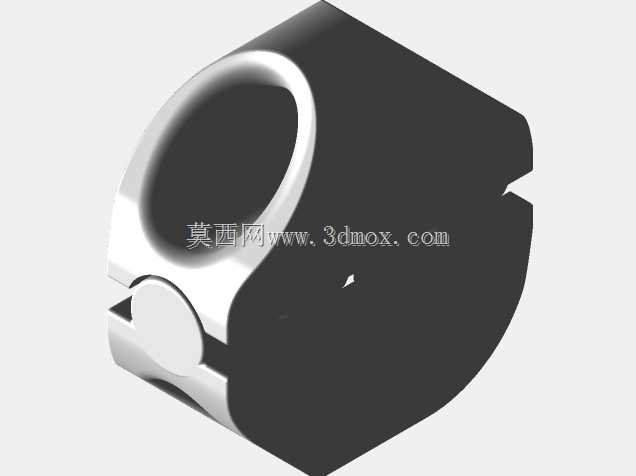

在工装夹具的实际应用场景中，夹钳作为快速夹紧的核心部件，其枢轴结构的可靠性直接影响装夹效率与作业稳定性，常规枢轴多采用一体式销轴配合铰接孔的结构，在频繁开合、承受交变剪切载荷的工况下，容易出现销轴磨损、铰接卡滞甚至断裂的问题，尤其是在3D打印定制夹具的应用场景里，传统枢轴结构需要额外装配销轴，不仅增加打印后处理的装配工序，还会因打印件的层间结合强度不足，导致铰接孔位置受力开裂。这款替代枢轴结构，正是针对现有Champs夹钳V3.03版本的铰接痛点做的优化设计，整体采用与夹钳本体适配的一体化打印思路，无需额外装配金属销轴，完全依托结构本身实现铰接功能。结构核心将原有的单销轴铰接替换为三个内嵌的打印球体，球体与夹钳的两个铰接臂上的球窝配合，当夹钳承受垂直于打印沉积方向的剪切力时，三个球体可以分散载荷，避免应力集中在单一销轴位置；当夹钳开合驱动铰链动作时，球体可绕三个轴向自由旋转，不会出现传统销轴结构的单侧磨损问题，从运动原理上降低了铰接卡滞的概率。从安装边界来看，该枢轴结构完全匹配原Champs夹钳的安装尺寸，铰接臂的外形轮廓与原结构保持一致，不需要对夹钳的夹持端、驱动端做任何改动，可直接替换原有枢轴组件，整体外形贴合夹钳的弧形铰接座轮廓，三个球体沿铰接中心均匀排布，球窝的包裹角度经过反复验证，既保证球体不会从球窝中脱出，又预留了足够的旋转间隙，避免打印层间的摩擦阻力影响开合顺畅度。在实际使用中，这种球体铰接的结构还能自适应一定的安装偏差，当夹钳两个臂的对齐度存在微小误差时，球体的多向旋转特性可以补偿偏差，不会像刚性销轴那样出现别劲的情况，尤其适合小批量定制的3D打印夹具场景，不需要过高的打印精度就能保证铰接功能正常。设计过程中针对打印受力方向做了专门优化，球体的排布方向避开了打印层间的薄弱受力方向，剪切载荷会通过球体传递到铰接臂的实体部分，而非作用在层间结合面上，大幅提升了打印件的承载能力，测试过程中即使频繁开合数百次，球窝位置也没有出现层间开裂的情况，球体表面的磨损量也远低于传统销轴结构的磨损速率。
