山地车后置托架带急救储物组件设计

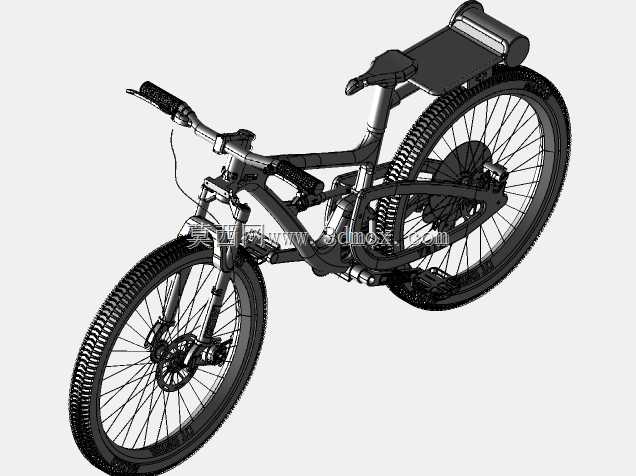

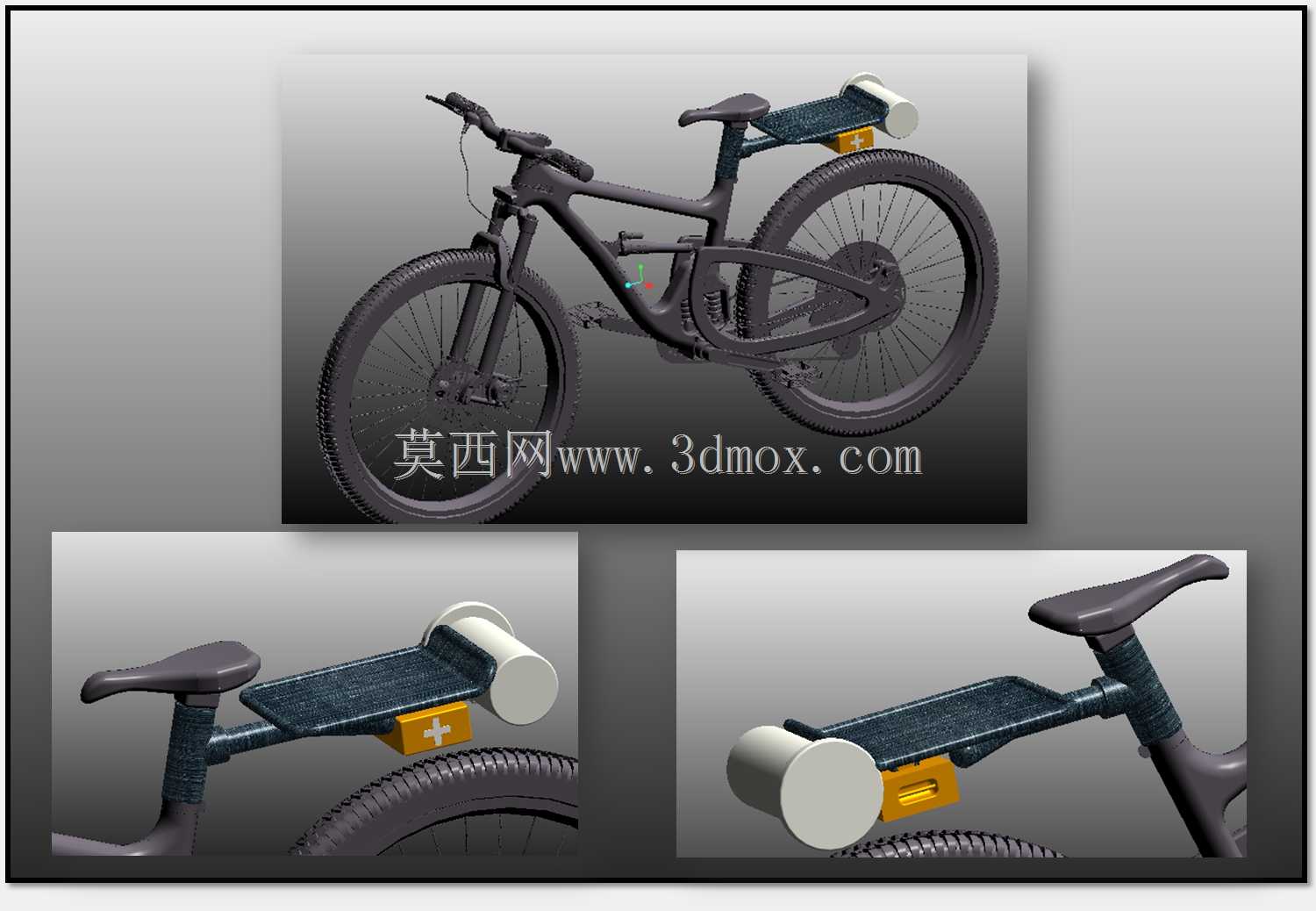

这套安装在山地车后上叉位置的附属组件，核心解决户外骑行过程中小件应急物品、维修工具的随身携行问题，区别于传统后座架的宽幅设计，整体采用窄体贴合式布局，不会额外增加车身横向宽度，避免林道穿越时剐蹭两侧障碍物。托架主体采用平板式承载结构，表面做防滑纹理处理，可临时固定小型维修包、便携气筒等物品，承载区域的安装孔位采用长圆孔设计，可适配不同管径的碳纤维、铝合金山地车后上叉，安装时无需对原车车架做打孔、焊接改动，通过环抱式夹片与车架管梁锁紧固定，锁紧位置避开车架的碳纤维受力层、线管走位区域，不会对原车结构造成额外应力损伤。托架侧方集成的急救箱采用卡扣式快拆结构，内部做分格隔层设计，可放置消毒棉片、创可贴、止血绷带等常用户外急救物品，箱体边缘做圆弧过渡处理，避免骑行过程中磕碰骑行者腿部，箱体与托架的连接锁止结构带有防脱卡扣，颠簸路面行驶时不会出现松脱掉落问题。另一侧的圆柱形储物筒采用旋盖式密封设计，可放置补胎胶片、小型撬胎棒、迷你多功能工具等易受潮的维修配件，筒身与托架的连接座带有角度调节功能，可根据车架后三角的实际空间调整安装角度，避开后减震器的运动行程范围，避免减震压缩过程中出现结构干涉。设计过程中优先考虑组件的重量控制，整体采用薄壁结构设计，在保证安装强度的前提下尽可能降低附加重量，不会过多增加骑行者的踩踏负担。所有外露的棱角位置都做了R角倒圆处理，避免意外剐蹭造成的损伤，组件的安装边界严格控制在后轮外轮廓的投影范围内，不会影响后轮的拆装操作，也不会干扰碟刹、变速系统的正常走线与工作行程。托架的承载面高度经过反复校核，与车座底部保持足够安全距离，骑行者后移重心做下坡动作时不会与组件发生碰撞，急救箱与储物筒的位置分别设置在托架两侧，重量分布相对均衡，不会造成车身单侧偏重影响骑行操控稳定性。夹片与车架接触的位置预留了橡胶缓冲垫的安装槽，安装后可避免硬质结构直接接触车架表面，防止刮擦车漆，同时缓冲骑行过程中的振动，降低连接部位的松动概率。
