月球表层采样探测作业装置结构设计

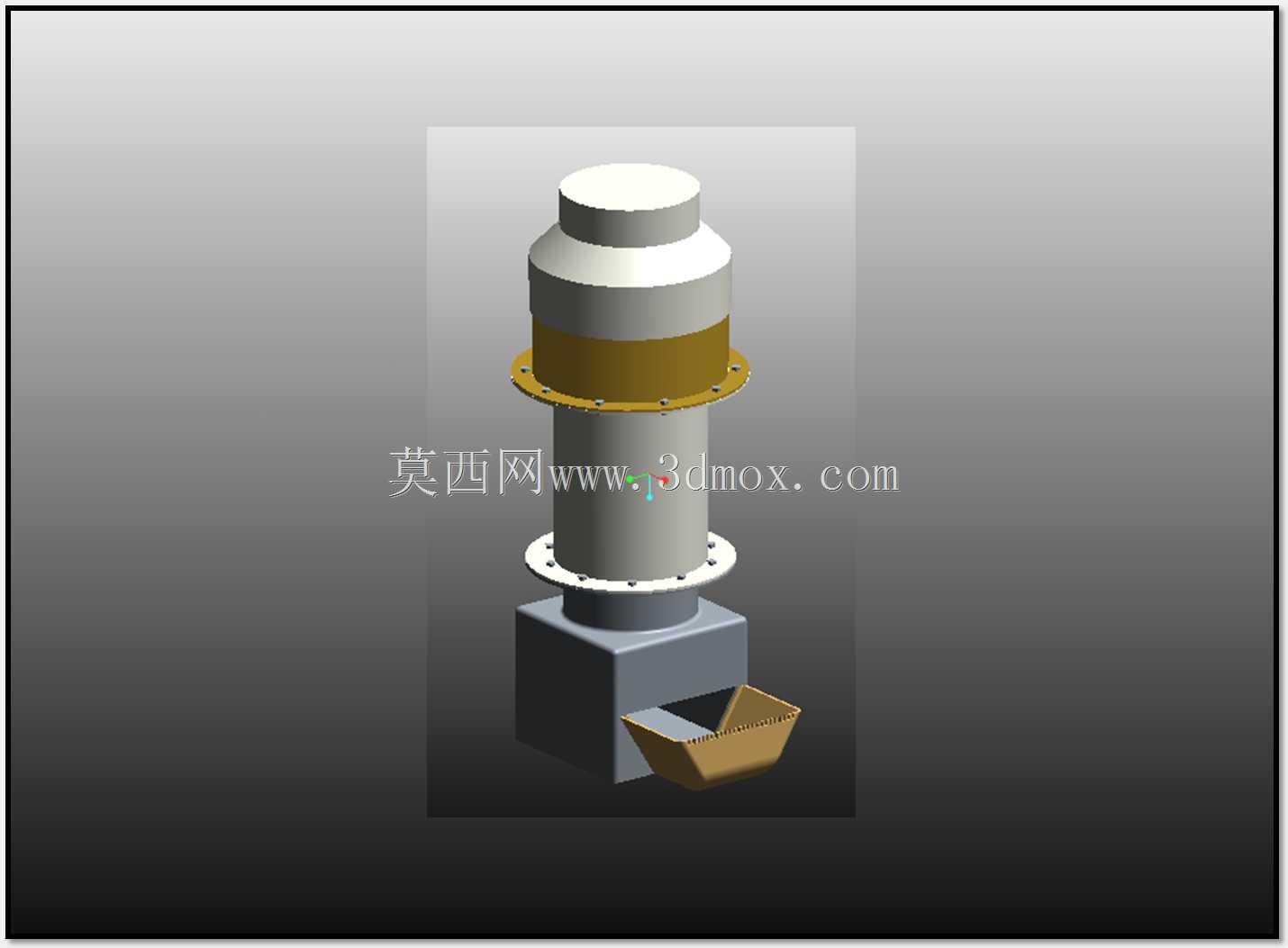

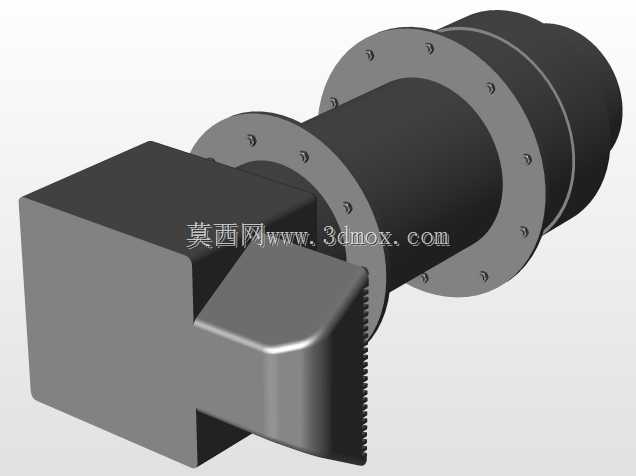

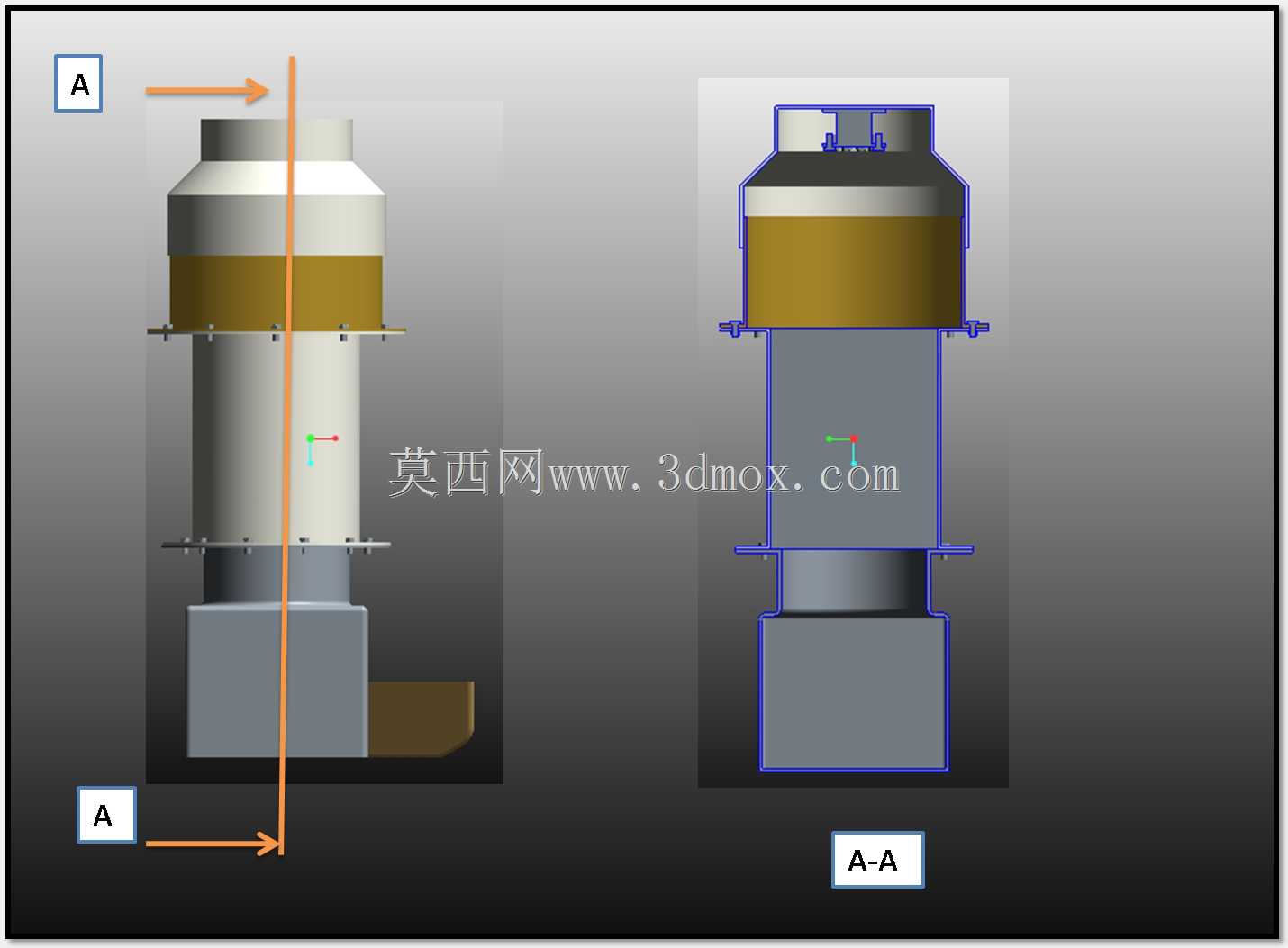

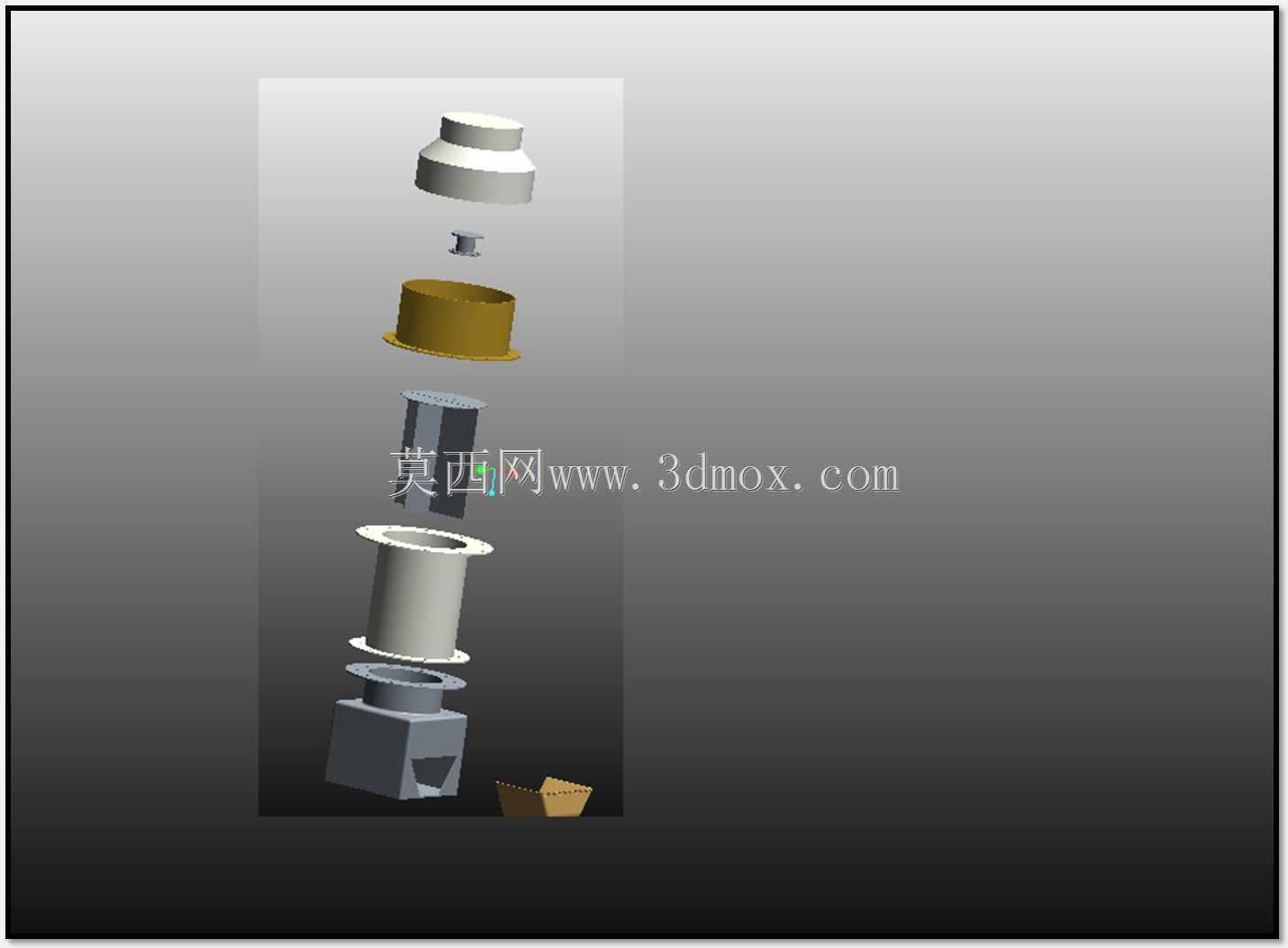

该装置面向地外天体表层采样探测任务场景设计，核心用途是在月球表面低重力、高真空、大温差的极端环境下，完成指定区域月壤的定点采集、初级筛分与暂存作业，为后续月壤物性分析、就位探测实验提供符合要求的样品载体。从功能特性来看，装置采用立式分层布局，上部集成探测载荷安装位，可根据任务需求搭载光谱探测、物性传感等原位检测模块，中部为密封式样品输送通道，避免采集到的月壤在输送过程中出现洒落、被月尘污染的问题，下部设置样品收纳料斗，料斗采用敞口斜置设计，可在采样作业完成后快速对接样品转移机构，将采集到的月壤送入密封存储舱。设计过程中充分考虑航天发射的载荷约束，整体结构采用轻量化构型，承力部位选用高强度低密度的合金材料，连接法兰处做了等距螺栓孔位设计，既保证结构连接的可靠性，也能适配不同型号运载火箭的搭载接口要求。外形尺寸方面，装置整体为同轴回转体加下部方形安装基座的组合构型，上部回转段直径沿轴向做阶梯式变化，最大直径处设置连接法兰用于和着陆器搭载平台固定，下部方形基座的四个安装面预留了标准安装孔位，可直接固定在着陆器的载荷安装面板上，安装边界充分考虑着陆器平台的搭载空间余量，径向尺寸不超出着陆器载荷舱的预留安装范围，轴向高度适配采样作业时的作业深度要求，无需额外增设伸展臂即可完成表层月壤的采集作业。结构设计上针对月尘环境做了专项防护，所有运动副位置都设置了防尘密封结构，避免月尘进入机构内部造成卡滞，样品输送通道内壁做了低摩擦系数处理，减少月壤输送过程中的粘附残留，保证采样量满足任务设计指标。下部的采样料斗采用耐磨材料制备，刃口部位做了硬化处理，可在接触月壤表层时顺利切入指定深度，完成表层及次表层月壤的采集动作，整体结构无冗余部件，所有功能模块都集成在主承力筒体上，降低了发射过程中的振动失效风险，也减少了在轨作业时的故障点。
